隨時監控網路的任何風吹草動，才能在問題還未惡化之前即時排除，而NetFlow就是一項符合以上管理需求的網路監測功能，本文將示範如何利用常見的Cacti來收集匯整NetFlow相關資訊，讓企業內的網路管理維護變得更容易。
說到網路監控，NetFlow就是市場上一項相當成熟的網路監控功能，它也是網路管理中不可或缺的一部分。網管人員總是想知道網路中究竟有哪些行為發生、網路裡的電腦有沒有異常行為、有沒有往外丟出一些奇怪的封包。
在本文中，採用簡單易用的Cacti來收集匯整NetFlow的相關資訊，讓NetFlow從印象中的高階管理工具變成可簡易操作維護的常備工具。
NetFlow簡介
NetFlow最早由Cisco提出，後來有許多廠商也跟著提出相同或類似的網路監控功能。這裡可以用一簡易的圖例來說明其輸出，如圖1所示。
在圖1中，可以看到在NetFlow的通訊過程中，其訊息包含了啟始時間、延續時間、協定、來源IP及Port、目的IP和Port、封包數量、封包大小及Flow的數量。此例中，以文字方式呈現，若使用適合的GUI軟體或搭配網頁介面，就可以透過圖型化的方式輸出，以方便閱覽。
 |
| ▲圖1 NetFlow的輸出結果。 |
架構及作業環境說明

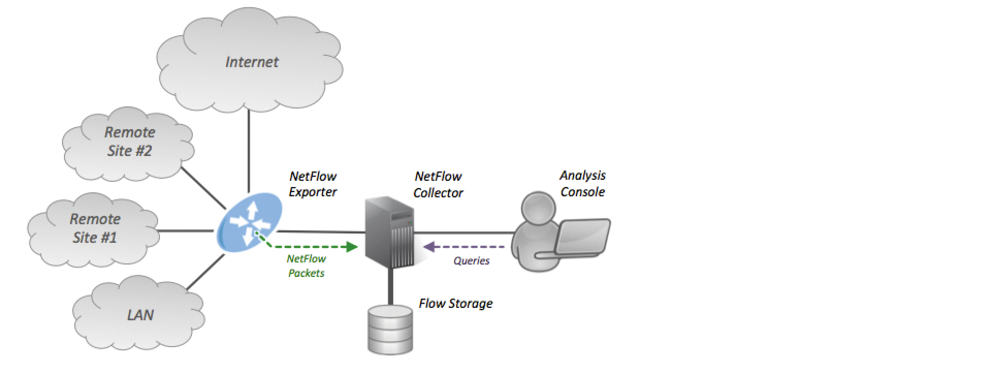

圖2是NetFlow的架構圖，圖中的NetFlow Exporter就是常用的網路設備，一般而言，能夠提供NetFlow資訊的設備大多是路由器或防火牆，另外較高階的IP分享器或開源軟體部分也提供此功能。
如圖2所示，本文中所要架設的伺服器包含了NetFlow Collector和Analysis Console的角色。
 |
| ▲圖2 NetFlow架構圖。 |
至於Collector的部分，必須在伺服器上安裝flow-tools軟體，而Analysis的角色則是由Cacti來擔任。
而實作所採用的軟體及套件版本，如下所示：
‧ 作業系統：Ubuntu 14.04.3 LTS
‧ 相關套件及其版本：Cacti 0.8.8b、Cacti Plugin「flowview 1.1-1」、flow-tools 0.68-12.1build1。
如前所述，在Ubuntu上安裝flow-tools來收集NetFlow的封包，並在Ubuntu上安裝Cacti及其外掛程式（Plugin）flowview以分析NetFlow的封包。
安裝及設定flow-tools
在Ubuntu上必須安裝flow-tools，讓其做為NetFlow Collector，以下為安裝程序：

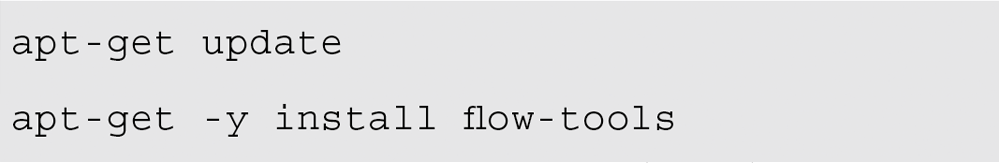

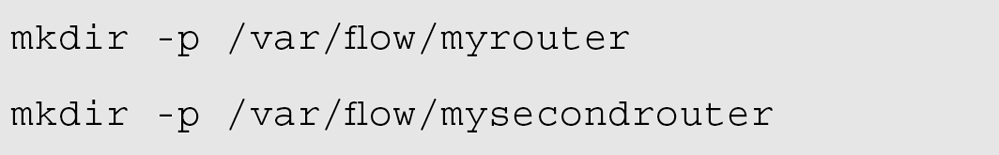

安裝完成後，先以預設值測試能否啟動flow-capture，在此之前，先建立預設的目錄：
接著，執行flow-capture：
執行flow-capture後，可使用netstat指令檢查它是否已順利執行，如圖3所示，指令為「netstat -anuptl | grep flow」，預設會開啟UDP Port 3000和3002。
 |
| ▲圖3 顯示flow-capture執行情形。 |
以NetFlow Exporter測試運作情形
如前所述，可以使用各類的設備作為NetFlow Exporter，在此使用Cisco Router進行驗證，指令如下：（這款Router的IOS版本較舊，請依照所使用的設備進行調整）

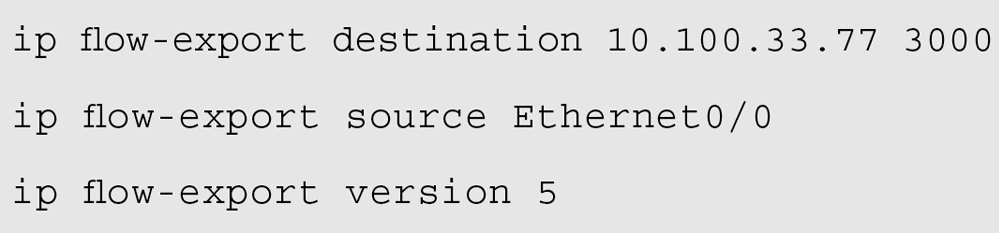

指令的部分，只要指定Destination IP、UDP Port及版本即可。這裡指定目的IP是10.100.33.77，UDP Port為3000，所帶的Source IP為Interface 0/0的IP，其版本為5。
接著回到伺服器上，使用tcpdump指令來驗證NetFlow封包是否有進入伺服器，如圖4所示，指令內容為「tcpdump udp port 3000」。
 |
| ▲圖4 使用tcpdump驗證伺服器是否收到封包。 |
