隨時監控網路的任何風吹草動，才能在問題還未惡化之前即時排除，而NetFlow就是一項符合以上管理需求的網路監測功能，本文將示範如何利用常見的Cacti來收集匯整NetFlow相關資訊，讓企業內的網路管理維護變得更容易。

在2017-05-05目錄中，可以看到每分鐘都有產出檔案，如圖12所示。

▲圖12 確認檔案是否產生。

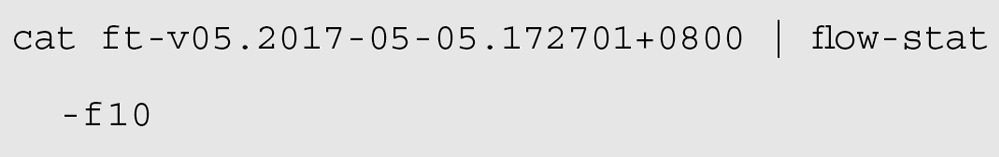

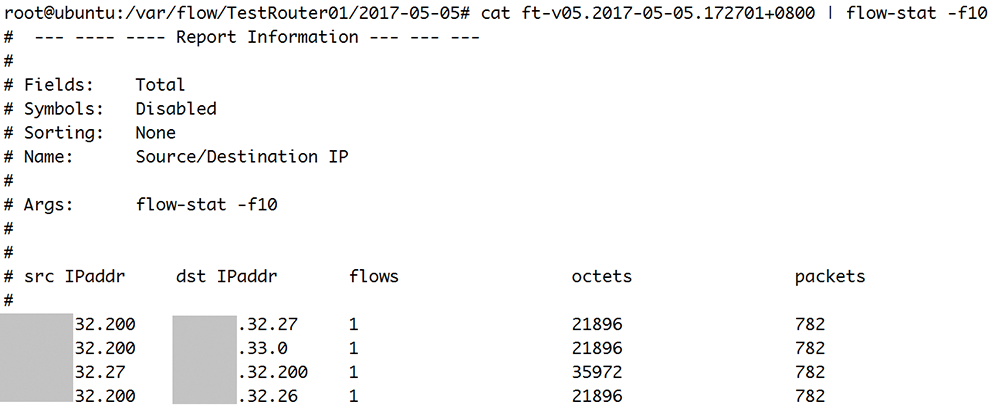

這裡使用flow-stat指令來驗證NetFlow封包內容是否正確，如圖13所示，指令內容如下：（檔名請自行代換）

▲圖13 以flow-stat指令確認NetFlow封包內容。

NetFlow封包的觀察與產出報表

可針對NetFlow的報表進行過濾，並針對過濾後的結果輸出報表，也可以定期產出報表，以下分別介紹其操作方式。

設定過濾器（Filters）

登入Cacti後，依序點選頁籤列的Flows，再點選Filters。Saved Query的部分在儲存時可自行命名，命名時必須考慮是否產出報表（Report），若須產出報表，建議可命名為與報表相關的名稱以便於識別。Listener的部分請先自行設定，在此以先前設定的MyTestRouter進行示範。

關於時間區段設定，必須設定要查看Flow的時間區間，日期的部分可以設定Start Date和End Date，詳細時間的部分，可設定Start Time（預設是8個小時前）以及End Time，End Time的部分預設值為現在的時間（NOW）。

網路協定的部分，可以設定ToS（Type of Service）針對IP優先權做篩選，也可針對TCP Flags和Protocols進行過濾，這裡使用預設值即可。

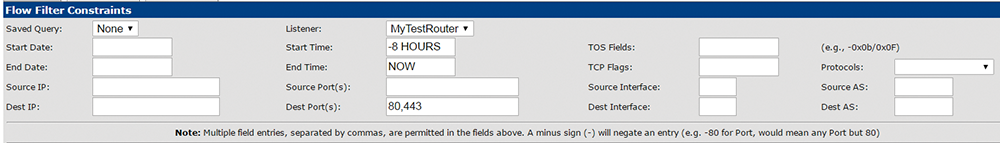

IP和Port的部分可以篩選Source IP和Dest IP，以及Source Port與Dest Port，Port的部分可以篩選多筆，例如80,443，就代表要同時篩選出80 Port和443 Port的部分。

▲圖14 設定Filters。

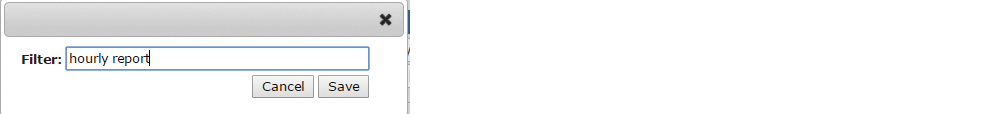

另外，也可以針對Source Interface、Dest Interface、Source AS及Dest AS進行篩選，在此使用預設值。相關的設定如圖14所示。接著點選Save，會詢問Filter的名稱，在此輸入hourly report，與之後要設定的報表對齊，如圖15所示。

▲圖15 設定Filter名稱。

修改報表參數

然後，回頭修改報表的設定。在flows的Plugin中，報表可分為兩種，一種是週期性報表，另一種則是即時報表。在此修改之前建立的Filter：hourly report。

登入Cacti後，依序點選頁籤列的flows，再點選Filters，再點選Saved Query的下拉式選單，選擇之前建立的hourly report，接著針對Report Parameters進行調整。

Statistics的部分可選擇的項次很多，一般是選擇Source/Destination IP，可依自己的需要進行調整，若須觀察某些特殊的Port，亦可修改為UDP/TCP Port、UDP/TCP Destination Port或UDP/TCP Source Port。

Include if的部分則是選擇Flow出現的時間區間，Any Part in Specified Time Span指的是只要Flow的運作在該時段中就被列出，代表Flow可能不是在這個時段開始的，或者不是在這個時段結束的。而End Time in Specified Time Span，代表Flow最後是在這個時段結束的。Start Time in Specified Time Span則表示Flow是在這個時段開始的。至於Entirely in Specified Time Span，代表Flow的開始及結束都在該時段中。

此外，Resolve Addresses指的是否將IP轉換為Domain Name，Sort Field指的是可依Source IP、Destination IP、Flows、Bytes及Packets的大小進行排序，預設為Bytes。最後是Max Flows，可篩選Top 5至Top 200，預設為Top 20。設定完成後，記得點選Update更新Filter，相關設定如圖16所示。

▲圖16 設定報表參數。

查看即時報表

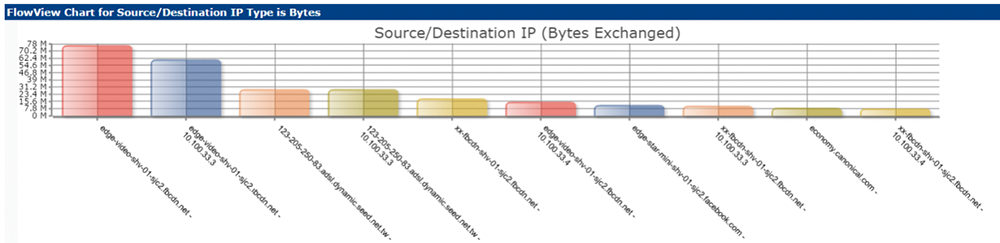

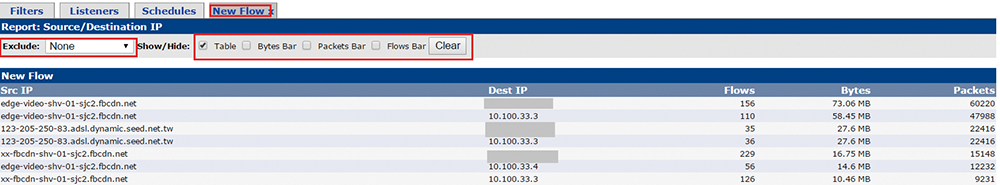

接著示範如何查看即時報表，在圖16中可以點選View（針對每個Filter都可以顯示它的View），點選後，輸出結果如圖17所示。在Exclude部分，可以排除Top 1至Top 5的用戶不加以查看，以簡化檢查的過程。Show/Hide部分除了預設的Table之後，也可以採用Bytes Bar、Packet Bar和Flows Bar這三種柱狀圖的方式呈現。試著點選Bytes Bar，其輸出如圖18所示。

▲圖17 顯示即時報表。

▲圖18 Bytes Bar的柱狀圖輸出。

即時報表的部分，也可以修改報表參數並在不同頁面查看出其報表，可便於比對。例如想查看Top 20及Top 10的差異，可以在Report Parameters頁面下選擇Max Flows為Top 20再點選View，接著再修改Max Flows為Top 10並點選View，這樣就會產生兩頁不同的報表，也就能點選不同的報表以找出問題點。

建立週期性報表

設定Filter後，接著示範如何建立定期報表。登入Cacti之後，依序點選頁籤列的flows，再點選Schedules，再點選右上角的Add。

Title的部分輸入NetFlow Hourly Report，Enable的部分預設為勾選，而Filter Name應該會自動選擇先前設定的hourly report（因筆者目前只有這一個Filter），請依現況調整。

另外，Send Interval的部分預設為Every Hour，在此使用預設值即可。Start Time部分設定為下一個整點，最後是Email Addresses，請輸入想收取報表的電子郵件帳號，相關設定如圖19所示。

▲圖19 設定Report。

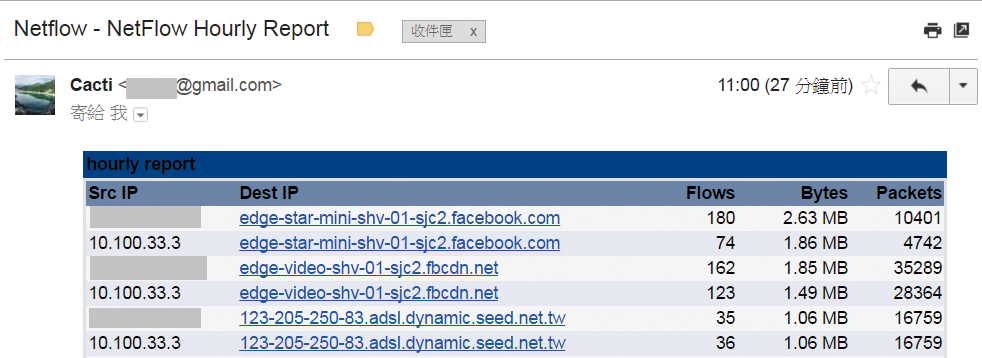

設定完成後，就可以每個小時在電子郵件信箱看到以下的報表，如圖20所示。
