隨時監控網路的任何風吹草動，才能在問題還未惡化之前即時排除，而NetFlow就是一項符合以上管理需求的網路監測功能，本文將示範如何利用常見的Cacti來收集匯整NetFlow相關資訊，讓企業內的網路管理維護變得更容易。

至此，已可確認Collector能收集到Exporter的NetFlow資料，接著往下完成Analysis Console的部分。

安裝flowview

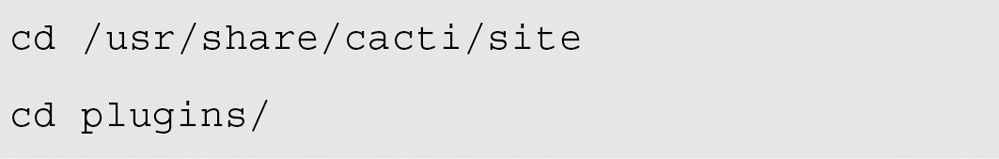

在Cacti下安裝flowview套件，顧名思義，這個套件的功能是查看Flow的內容。本次實作的Cacti是安裝在「/usr/share/cacti/site」，因此先切換目錄至「/usr/share/cacti/site」，再進入「plugins」資料夾中，指令如下：

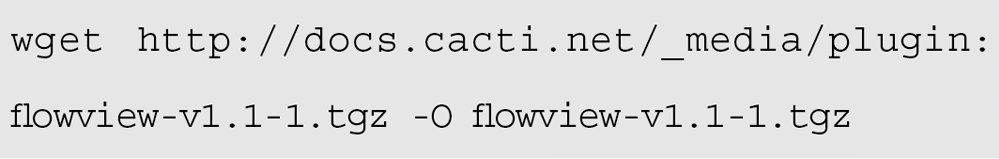

然後，將檔案下載，並重新命名為camm_v1.5.3.zip：

其中，-O參數的用途是直接設定下載後的檔名。

接著，將之解壓縮：

隨後登入Cacti，接著點選Console中的Plugin Management，在右邊頁面找到Flowview，如圖5所示點選藍色按鈕開始安裝。

▲圖5 安裝Flowview。

安裝後，再點選綠色按鈕，將之啟用，如圖6所示。

▲圖6 啟用Flowview。

了解flowview相關設定

在此要先決定收集來的Flow要存放在哪裡。本例將之存放在「/var/flow」，在之前已建立目錄，因此只須在Cacti進行對應的設定即可，若想存放在其他目錄，也請自行建立該目錄。

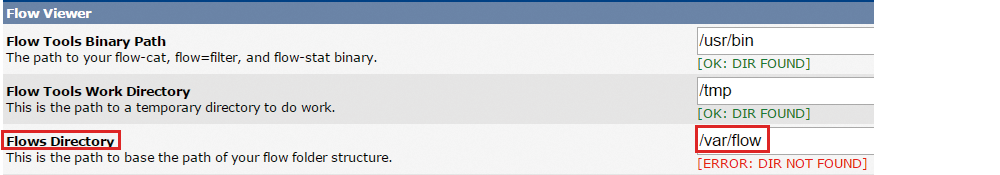

接著，進行細部設定。先點選Console，找到Configuration裡的Settings，再點選Misc，理論上只要修改Flows Directory為「/var/flow」即可，如圖7所示。

▲圖7 進行Flow Viewer細項設定。

設定Listener

接著，設定一組Listener做測試。點選頁籤列上的flows，再點選Listeners，最後按一下Add。

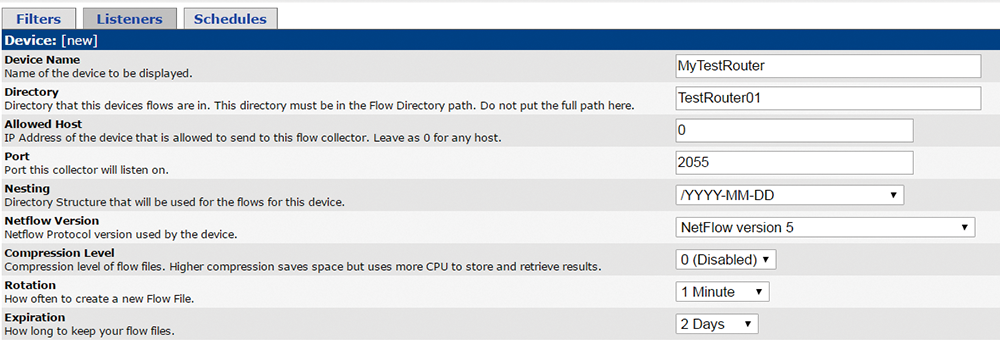

Device Name部分請輸入可茲識別的名稱，本例輸入MyTestRouter，而在Director部分，它會自動建立「/var/flow」下的目錄（每個Listener會建立不同的目錄，「/var/flow」是上一步驟設定的目錄名稱），在此設定TestRouter01。

Allow Host部分用以限制能收取資料的IP，使用預設值0，代表不限制來源IP。針對Port的部分，每部設備建議設定不同的Port，預設值為2055，這裡採用預設值。

Nesting的部分是檔名格式，使用預設的「/YYYY-MM-DD」，這樣在建立目錄時就會以2017-05-06這種方式來建立。Netflow Version則依現況調整，本次使用Netflow version 5。

Compress Level代表其壓縮等級，等級越高，壓縮率越高，越能節省硬碟空間，但相對地就會犧牲CPU效能，此處選擇0不進行壓縮。Rotation指的是每隔多久要建立新檔，預設是每分鐘。最後的Expiration則代表這些檔案要保存多久，預設是2天，設定畫面如圖8所示。在此建議每一部設備都設定一個獨立的Listener，並且設定不同的通訊埠（Port），以便於管理。

▲圖8 設定一組Listener。

安裝flowview的flow-capture並確認執行情形

必須安裝flowview提供的flow-capture，才能讓flow-view在啟動時讀取目前在Cacti中設定的參數。

先回到Ubuntu的CLI介面，將flow-capture停用：

為了保險起見，把它搬到家目錄中：

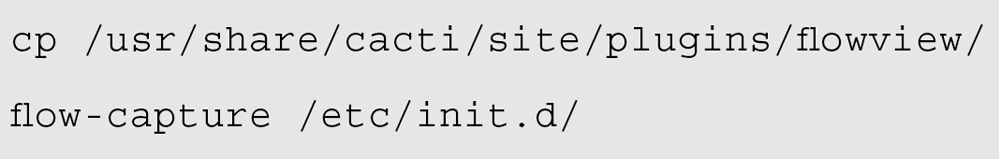

再用flowview內附的flow-capture將之取代：

隨即，賦與可執行屬性：

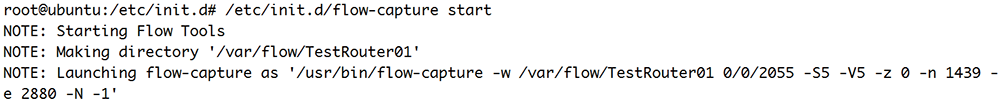

最後，再執行它，執行結果如圖9所示：

▲圖9 執行flowview的flow-capture。

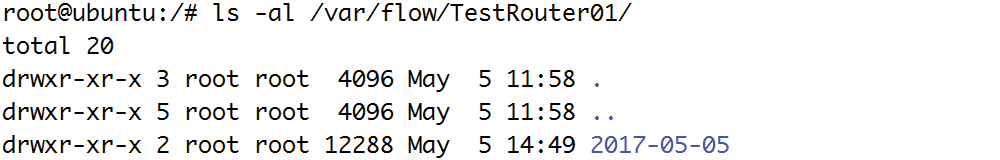

在此，可以看到它自行建立了「/var/flow/TestRouter01」目錄（也就是在細項設定中設定的目錄），並且運作在UDP Port 2055上。

Cacti提供的flow-capture，其作用是呼叫之前安裝flow-tools時安裝的flow-capture，所不同之處是它在執行時會讀取Cacti中的相關設定。以之前設定的UDP Port 2055為例，使用netstat進行觀察，可以看出目前flow-capture已在監聽（Listen）UDP Port 2055，如圖10所示。
