輕鬆打造小規模VDI環境虛擬桌面VM安裝VADC

VMware的VDI桌面虛擬化解決方案，在2013年11月時發布了VMware Horizon View 5.3，此版本當中便伴隨著本文所要介紹的機制「VMware VADC（View Agent Direct-Connection）」，而在2014年6月所發布的最新版本VMware Horizon 6.0 with View，則將相關特色功能再進行增強。

VADC支援的作業系統

舊版VMware Horizon View 5.3的VADC，雖然支援安裝在舊有的Windows XP作業系統中，但是卻不支援新版的Windows Server 2012/2012R2作業系統。

而此次實作的VADC新版本，則移除了對舊版Windows XP的支援，下列為新版VADC所支援安裝的作業系統清單：

Windows Vista SP1、SP2 Business/Enterprise版本（32位元）
Windows 7 SP1 Professional/Enterprise版本（32位元或64位元）
Windows Server 2008 R2 SP1 Standard/Enterprise版本
Windows Server 2012/2012 R2 Standard/Datacenter

VADC支援的特色功能

此時有人可能會有疑問，不透過View Connection伺服器連線的話，那麼相關的特色功能是否仍然支援如PCoIP（PC-over-IP）協定等？沒問題！安裝VADC的VDI VM虛擬桌面，支援大部分的VDI特色功能，如下所示：

PCoIP（PC-over-IP）協定
USB裝置重新導向
MMR（MultiMedia Redirection）
RTAV（Real-Time Audio/Video）
Unity Touch
Windows Authentication

VADC底層運作架構

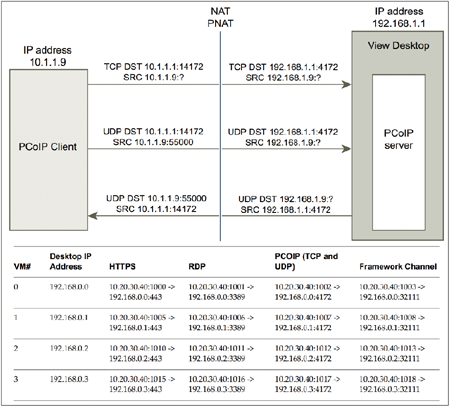

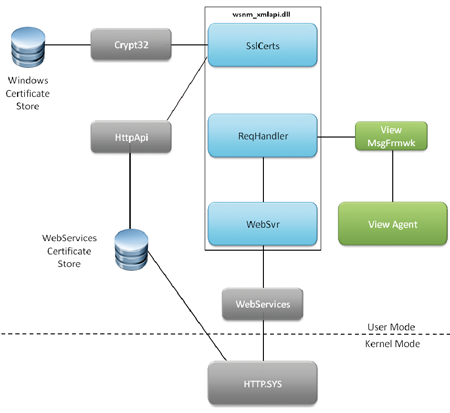

VADC透過wsnm_xmlapi.dll以Framework Channel機制互相協同運作，並且以HTTP.SYS Kernel Mode Driver來負責屆時的HTTPS流量，同時與安裝在Geust OS當中的VMware Horizon View Agent緊密結合協同運作，因此才能達成不需要View Connection伺服器負責連線作業，又能同時獨立運作且支援相關功能的目的，如圖5所示。

▲圖5 VADC底層運作元件架構示意圖。（圖片來源：VMware End-User Computing Blog - Using View Agent Direct-Connection in VMware Horizon View 5.3）

VADC安裝流程及組態設定

透過VADC建置小型VDI虛擬桌面環境雖然方便，但是必須注意整體的安裝流程以及順序性，否則可能會發生VADC無法順利運作的情況。例如，可能會發生連上VDI虛擬桌面只出現黑色畫面，卻無法看到Windows桌面。下列為VADC運作環境的建置流程：

安裝及建立VMware vSphere ESXi虛擬化平台。

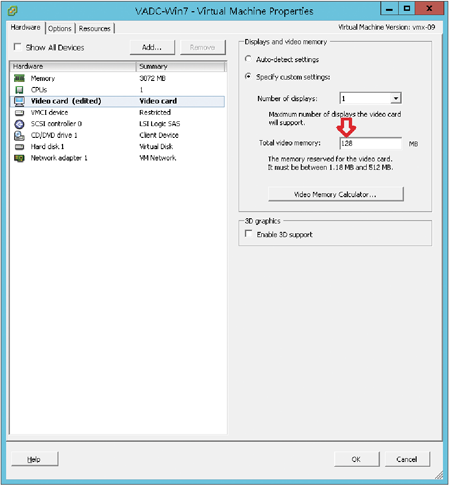

建立VDI VM虛擬主機，並修改虛擬顯示卡記憶體（Video card > Video Memory）數值為「128MB」，以便符合屆時運作PCoIP協定的最低顯示需求（圖6）。

▲圖6 修改VDI VM虛擬主機虛擬顯示卡記憶體為128MB。

在VDI VM虛擬主機中，安裝VADC所支援的Windows作業系統。

Windows作業系統安裝完畢，再安裝VMware Tools以便達到虛擬硬體最佳化。

為VDI VM虛擬主機安裝Horizon View Agent代理程式，安裝後會提示重新啟動主機。

為VDI VM虛擬主機安裝Horizon View Agent Direct-Connection代理程式。

安裝View Agent及VADC

ESXi虛擬化平台完成安裝，建立將用於測試VDI環境的VM虛擬主機，調整好虛擬顯示卡記憶體為128MB，並且安裝Windows作業系統，然後再安裝VMware Tools以便將虛擬硬體最佳化。

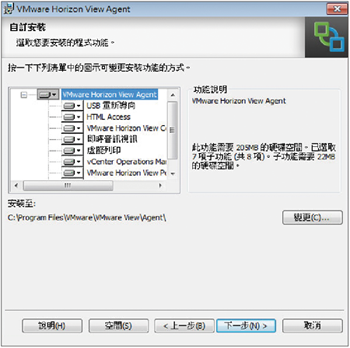

安裝Horizon View Agent代理程式時，採用「預設值」進行安裝程序即可，在安裝過程中可以看到屆時的相關功能選項如USB重新導向等項目已經選取安裝，如圖7所示。

▲圖7 安裝Horizon View Agent代理程式及功能選項。

安裝流程完成時，會提示重新啟動主機以套用生效。重新登入後，將會發現多出六項以VMware開頭的系統服務，以及相關的防火牆允許規則。

接著，安裝Horizon VADC代理程式。在安裝過程中會提示需要並協助自動開啟「VMware View HTTPS (TCP Port 443)」的防火牆規則，完成安裝後不必再次重新啟動主機。

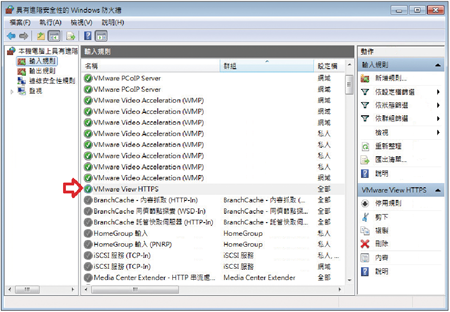

先確認防火牆規則是否已經開啟，否則後續採用View Client時將會因為防火牆未開啟而導致無法連線的狀況（圖8）。

▲圖8 確認防火牆已經開啟並允許VMware View HTTPS (TCP Port 443)規則。

此外，在Horizon VADC安裝過程中還會建立「View Agent Direct-Connection Users」群組。建立View Agent Direct-Connection Users群組的用意是，當環境中沒有建立Windows AD網域，那麼在WorkGroup單機運作的環境中仍然可以透過本機群組的驗證機制，來決定哪些使用者帳號可以利用View Client進行登入及權限指派的動作。

在預設情況下，只會將「Authenticated Users」群組加入View Agent Direct-Connection Users群組內，也就是只有「通過驗證」程序的使用者帳號，才可以採用View Client登入安裝VADC的VDI VM。

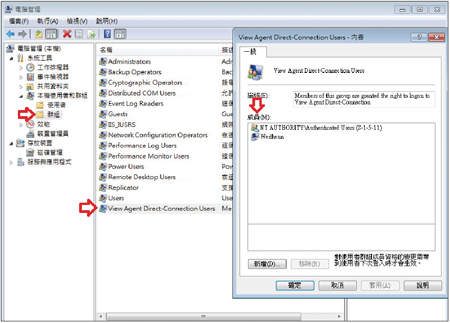

也可以加入單一使用者帳號，例如使用者帳號Weithenn也可以登入此台VDI虛擬桌面主機，如圖9所示。

▲圖9 將單一使用者帳號Weithenn加入View VADC群組當中。

進階組態設定值調整

View VADC應用於小架構環境，甚至可以不需要整合Windows AD網域，但隨之而來的問題就是「管理」問題了。

舉例來說，當想要設定VDI VM虛擬主機的USB AutoConnect組態時，若運作環境中有Windows AD網域，可以透過GPO群組原則進行組態的統一派送動作。若是單機環境，則必須要一台一台以修改「機碼（Registry）」的方式處理。

若是單機環境的話，可以在「HKEY_LOCAL_MACHINE\Software\VMware, Inc.\VMware VDM\Agent\Configuration\XMLAPI」路徑中新增相關的Registry值以進行組態調整。

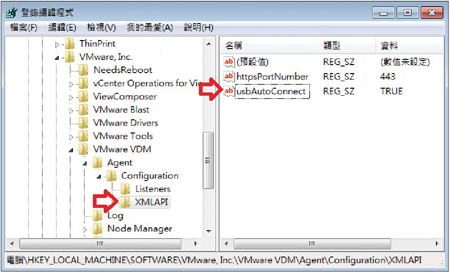

例如，若要調整USB AutoConnect組態，則加入「usbAutoConnect」的字串值名稱，並採用「REG_SZ」的字串值類型，然後填入所要設定的組態值TRUE或FALSE，如圖10所示。

▲圖10 在單機環境以Registry值進行組態調整。

詳細的組態設定項目及說明，可參考「VMware Horizon View 6.0 - View Agent Direct-Connection Plug-in Administration」文件。

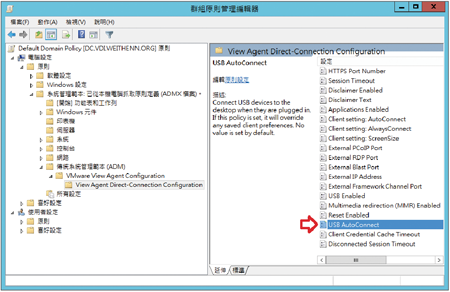

如果運作環境當中有Windows AD網域，則在網域控制站上開啟群組原則管理，接著在群組原則管理編輯器當中匯入VMware-Horizon-View-GPO-Bundle內的VADC GPO群組原則範本檔view_agnet_direct_connection.adm。此時，便可以看到VADC GPO群組原則，可針對VADC組態設定進行大量派送的動作，如圖11所示。
