延續先前SoftEther VPN建立Site to Site VPN的系列文章，上一期示範的L2 Bride VPN讓不同端點使用同樣的LAN網段，而此次將解說如何建立L3 IP Routing VPN，讓不同端點端點使用不同的IP網段，在不同網段間透過IP Routing來傳輸封包。

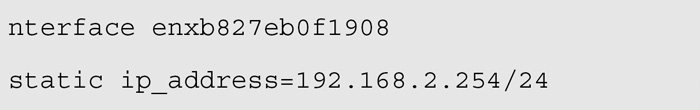

同樣地，在VPN Bridge，亦將用以串接實體網路的網卡IP為192.168.2.254，編輯「/etc/dhcpcd.conf」，並加入如下的設定：

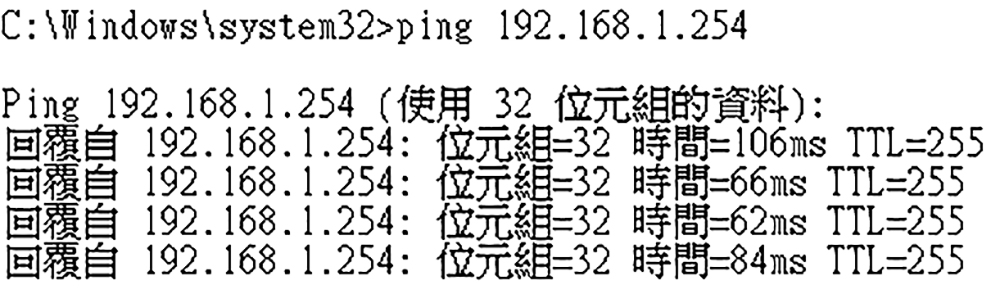

在VPN連線建立後，用兩部電腦分別接至已設定固定IP的介面，並設定預設閘道IP為192.168.X.254。接著，在192.168.2.254這部電腦測試能否Ping到192.168.1.254，測試結果如圖16所示。
 |
| ▲圖16 在192.168.2.0測試192.168.1.254。 |

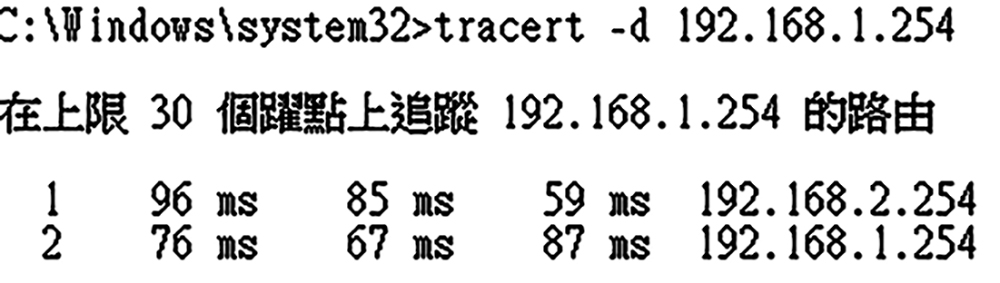

為確認其路由運作方式，使用tracert指令確認其封包傳達路徑。封包在出了192.168.2.254之後，就直接抵達192.168.1.254，如圖17所示可以看出封包的確透過VPN轉發。
 |
| ▲圖17 確認封包傳達路徑。 |

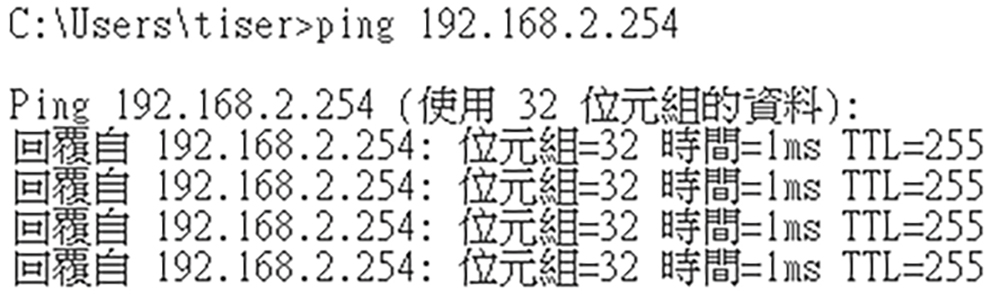

同樣地，在192.168.1.0/24的網段測試192.168.2.254，如圖18所示。在此可看到很有趣的現象，到192.168.2.254的回應時間均為1毫秒（ms）（理論上要加上實體線路的回應時間，應為40～80毫秒）。
 |
| ▲圖18 測試VPN連線是否正常。 |
同樣地，如果在192.168.2.0/24電腦上測試192.168.2.254，回應時間也遠比想像來得大（非小於10毫秒或1毫秒）。推測其原因為對VPN Server的L3 Switch而言，192.168.2.254是在其直連範圍中，所以回應時間很短（雖然實際上192.168.2.254是在另一端的VPN）。

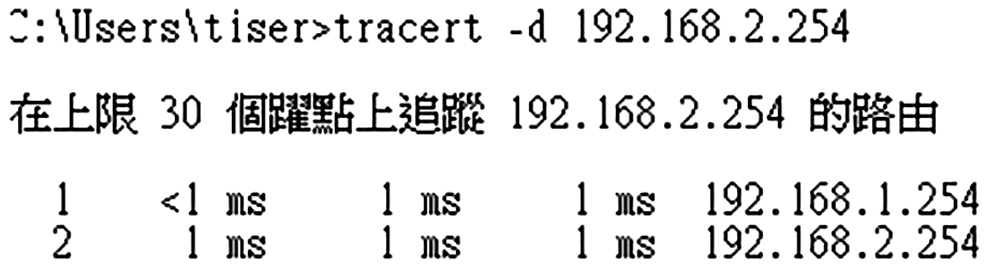

同樣以tracert來驗證其路徑，確認封包是透過VPN通道轉發，如圖19所示。
 |
| ▲圖19 從Server端驗證封包轉發路徑。 |
最後，在兩端的電腦上安裝iperf，以測試其VPN連線速率，在Server與Bridge均使用30Mb的線路。

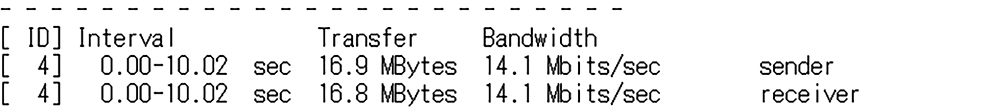

測試結果如圖20所示，透過VPN實際傳輸速率約14Mbps。以免費VPN的解決方案而言，算是不錯的表現了。
 |
| ▲圖20 測試VPN連線速率。 |
＜本文作者：丁光立，在ISP工作多年。對於Cisco設備較熟悉，除此之外也研究Linux，這幾年慢慢把觸角伸到資安的領域，並會在自己的blog（http://tiserle.blogspot.com/）分享一些實務上的經驗和測試心得。＞
