延續先前SoftEther VPN建立Site to Site VPN的系列文章，上一期示範的L2 Bride VPN讓不同端點使用同樣的LAN網段，而此次將解說如何建立L3 IP Routing VPN，讓不同端點端點使用不同的IP網段，在不同網段間透過IP Routing來傳輸封包。
下載並安裝VPN Server和Bridge
在此假設用戶已安裝SoftEther VPN Server，所以安裝及操作部分就不重複介紹。若需要相關教學和說明，Server的部分可參考筆者在網管人2017年8月第139期《安裝SoftEther VPN，活用樹莓派自造翻牆機》一文示範的操作過程。在此階段，先在名為「Tokyo」的Pi上安裝VPN Server。
此外，也在名為Osaka的Pi上安裝及設定SoftEther VPN Bridge，相關操作說明可參考官網的說明（https://www.softether.org/4-docs/1-manual/9._Installing_SoftEther_VPN_Bridge/9.3_Install_on_Linux_and_Initial_Configurations），筆者在網管人雜誌上也將示範如何操作，就不再贅述。同樣地，在名為「Osaka」的Pi上安裝VPN Bridge。
另外，記得設定VPN Server和VPN Bridge在開機後自動啟用服務，並且要檢查在重開機後是否能夠正常運作。
VPN Bridge相關操作
在SoftEther VPN的相關套件進行操作時，指令不受大小寫的限制，之後的示範中所有的指令都可以忽視大小寫的問題。
在VPN Bridge中，預設會自動建立名為「bridge」的Virtual Hub。之後在進行相關設定時若須輸入Virtual Hub，請輸入「bridge」即可。
接著，再次使用vpncmd指令來設定Local Bridge。在執行vpncmd後，輸入「1」，vpncmd會詢問IP與Virtual Hub的名稱，直接按下〔Enter〕略過即可。

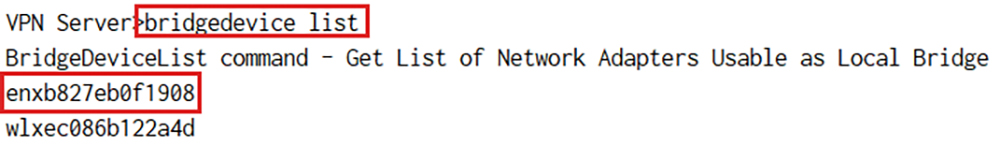

如圖2所示，再輸入「bridgedevice list」來查看可加入Local Bridge的實體網路卡。
 |
| ▲圖2 列出實體網路卡。 |
Raspbian在20170816之後的版本調整過網卡命名方式，改為以MAC Address作為命名依據，因此在此看到的網卡名稱與習慣的eth0有所不同，在操作時須確認其正確的名稱及介接的線路。接著把連接實體區域網路的enxb827eb0f1908加入Local Bridge，並將此Local Bridge加入Virtual Hub Bridge內。

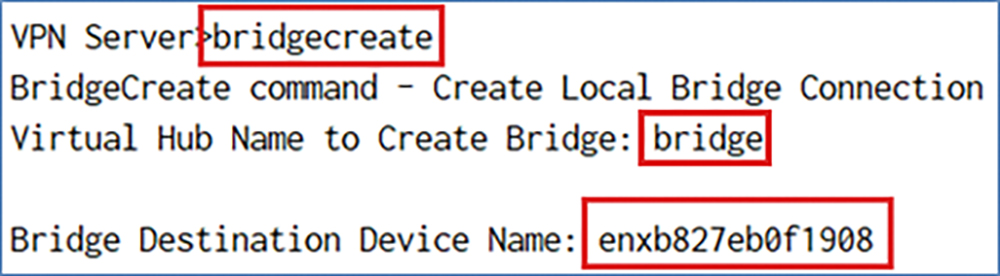

操作過程如圖3所示，先輸入「bridgecreate」，在詢問Virtual Hub的名稱時，輸入「bridge」（VPN Bridge自建的Virtual Hub），最後再輸入要綁定的實體網路卡「enxb827eb0f1908」。
 |
| ▲圖3 在Local Bridge加入Virtual Hub Bridge並綁定網路卡。 |

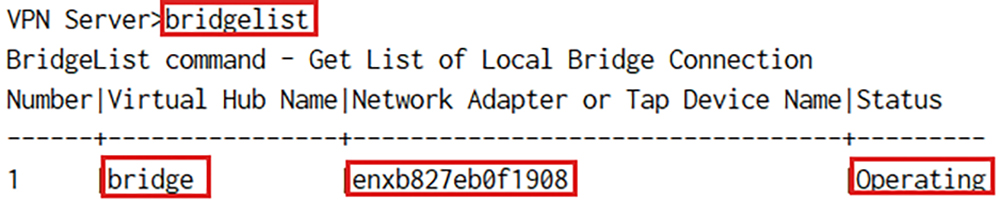

最後使用「bridgelist」指令查看目前Local Bridge的狀態，如圖4所示可看出其Virtual Hub為bridge，網卡為enxb827eb0f1908，目前狀態為Operating。
 |
| ▲圖4 檢查Local Bridge狀態。 |
VPN Bridge的部分到此告一段落，接著要安裝設定VPN Server，並且建立名為「TOKYO」及「OSAKA」的Virtual Hub。在Virtual Hub OSAKA中，必須設定使用者並建立其密碼，做為後續認證之用。再建立一個Local Bridge將之加入Virtual Hub TOKYO，並綁定實體網路卡。最後建立Virtual L3 Switch，使用IP Routing打通這兩個Virtual Hub。
VPN Server相關操作
第一次使用VPN Server時，必須先使用vpncmd指令設定管理密碼，所以輸入「/usr/local/vpnserver/vpncmd」，並選擇「1」，進入管理模式。接著會詢問Hostname及Virtual Hub Name，直接按下〔Enter〕略過即可。
接著，先設定管理用密碼，其指令如下：
vpncmd會詢問兩次密碼，兩次密碼必須相符。
隨後，建立名為「OSAKA」的Virtual Hub（建立時會詢問先前設定的管理密碼），執行如下指令：

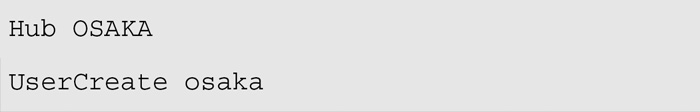

此Virtual Hub用以串接Branch Osaka，為易於識別，取名與Osaka相同，並用大小寫加以區隔。接著切換至該Virtual Hub，並建立使用者「osaka」：
在建立使用者時，會依序詢問其Group Name、Full Name、Description，在此均按下〔Enter〕略過，若有特殊需求，可參考官網進行設定。最後，進行密碼的設定：
同樣地，在設定密碼時須輸入兩次相同的密碼。此為後續建立VPN連線時的密碼，請備妥以利之後使用。
接下來，建立名為「TOKYO」的Virtual Hub：
接著建立Local Bridge，將之加入Virtual Hub TOKYO，並綁定實體網路卡，先切換至Virtual Hub TOKYO，執行如下指令：

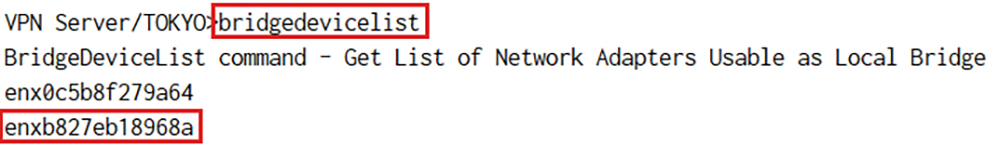

再執行「bridgedevicelist」指令，確定實體網路卡的名稱，如圖5所示。
 |
| ▲圖5 顯示可使用的實體網路卡。 |
在本例中，使用「enxb827eb18968a」與實體的192.168.1.0/24網路進行連接。若有多張有線網路卡極易造成混淆，因此在輸入網卡名稱請事先確認要連接內部網路的是哪張網路卡，可配合作業系統中mii-tool指令，查看哪一個介面目前是有接線的（Link ok）。接著，執行以下指令建立名為TOKYO的LocalBridge：

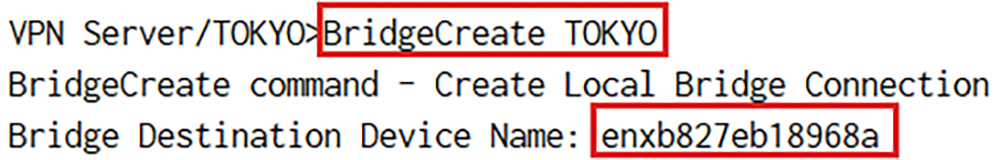

直接指定Virtual Hub為「TOKYO」，vpncmd就不會詢問其名稱，接著只須輸入其實體網卡「enxb827eb18968a」，如圖6所示。
 |
| ▲圖6 將Local Bridge加入Virtual Hub並綁定實體網路卡。 |
