Cacti整合SNMP Trap　設備告警自訂分類不漏接

在authcommunity項次中，必須先設定類別（Type），這是指收到訊息後的處理方式，可以輸入的類別有log、execute、net等三類。log是指將收到的訊息存放在伺服器上或輸出到螢幕上，execute是指將這個訊息引導給其他程式處理，例如要直接寄電子郵件或者發送簡訊就可使用此類別，最後的net是指轉發給其他伺服器處理，此例中將使用log，將之存放於本機上。

在類別之後，則是輸入community，這個選項與SNMP相同，要發送的機器與要接受的伺服器必須有相同的community，可滿足簡易的資訊安全需求。

traphandle所指的則是收到不同OID時的處理方式（OID指的是設備帶出來的索引碼及其值），這裡先使用default，把所有收到的OID均採取同樣的處理方式，之後再測試能否針對不同的OID進行不同的處理。此外，也透過traphandle將收到的OID轉換為MIB。而disableAuthorization則是簡化相關的存取控管，將所有的告警都收進來。

接著安裝snmptt，此套件中包含snmptthandler程式，在設定檔中有使用這個程式，因此一併進行安裝：

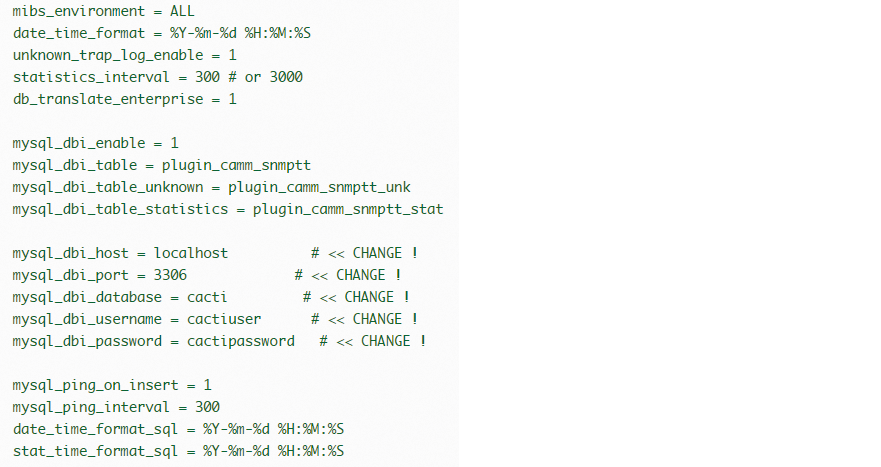

安裝完成後，記得修改「/etc/snmp/snmptt.ini」，讓它可以將資料寫入資料庫，相關設定如圖3所示。要設定及修改的地方很多，請耐心找到對應的字串進行修改。亦可參考「/usr/share/cacti/site/plugins/camm/README」的內容，使用搜尋取代的方式進行處理。惟mysql_dbi_database、mysql_dbi_username及mysql_dbi_password這幾個欄位務必依照現況調整。

▲圖3 進行snmptt.ini資料庫相關設定。

設定完畢，接著執行「/etc/init.d/snmptt restart」命令重啟snmptt。

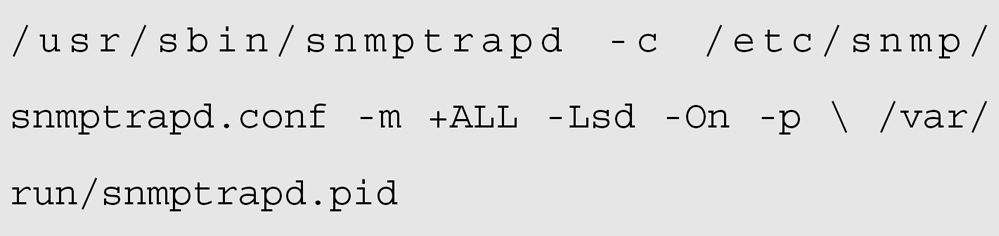

上述動作均完成後，就可以啟動snmptrapd。此處的重點為需要指定snmptrapd.pid這個檔案的路徑到「/var/run」目錄中，後續snmptt才能順利讀取snmptrapd的log：

執行後，再次檢查是否正確執行，如圖4所示：

▲圖4 再次確認snmptrapd是否已執行。

在此可確認snmptrapd目前正執行中，且使用UDP 162 Port。若無法執行snmptrapd，檢查Log確認是否設定檔語法有誤。在筆者的伺服器上，「snmpTrapdAddr udp:127.0.0.1:162」這一行無法正確判斷，在Log檔中產生getaddrinfo的錯誤訊息，將之刪除後再執行即可正常運作。但在筆者的其他主機上（RHEL 6.3）測試則一切正常，研判是軟體版本的相容性問題。

接著測試snmptrapd是否能正常運作，找了一台Cisco路由器，並在該設備進行下列設定：

10.100.33.19是筆者伺服器的IP，請自行代換為正確的IP。另外，某些設備在設定時可針對不同的版本進行區分（SNMP版本1為TRAP-TYPE，SNMP版本2則為NOTIFICATION-TYPE），設定時須加以區別。

最後，在運行snmptrapd的機器上執行下列指令，以驗證是否有封包進入：

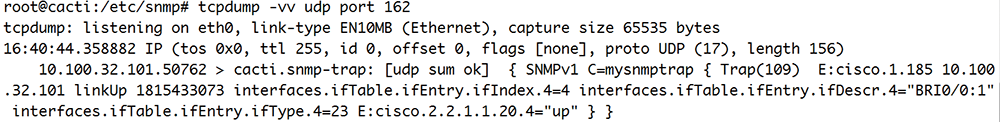

這麼做的目的是要側錄從UDP 162 Port進來的封包，然後將Cisco路由器上的介面「no shutdown」（將之開啟），結果如圖5所示，可以確認此伺服器的UDP Port 162能收到路由器發出的封包。

▲圖5 使用tcpdump確認是否收到UDP Port 162的封包。

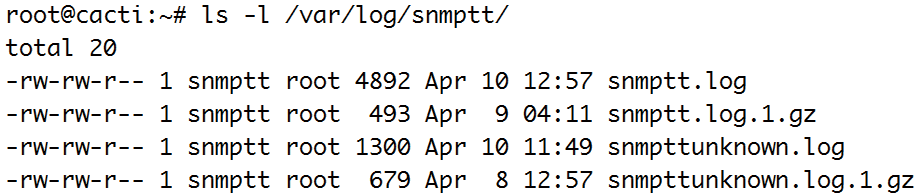

此時，檢查「/var/log/snmptt」目錄中是否有產生檔案，此時應已產生snmptt.log或snmpttunknown.log這兩個檔案，如圖6所示。

▲圖6 在「/var/log/snmptt」目錄中已產生檔案。

安裝及設定CaMM

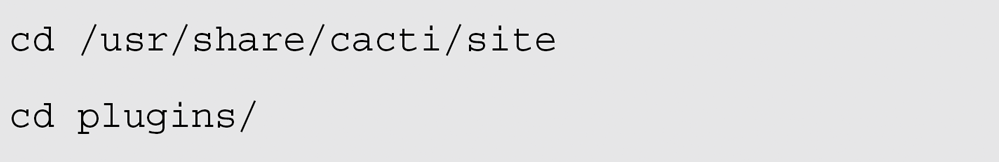

CaMM是Cacti Message Management的縮寫，顧名思義是安裝在Cacti下的模組，其功能是訊息管理。筆者的Cacti是安裝在「/usr/share/cacti/site」，因此先切換目錄至「/usr/share/cacti/site」，再進入「plugins」資料夾中：

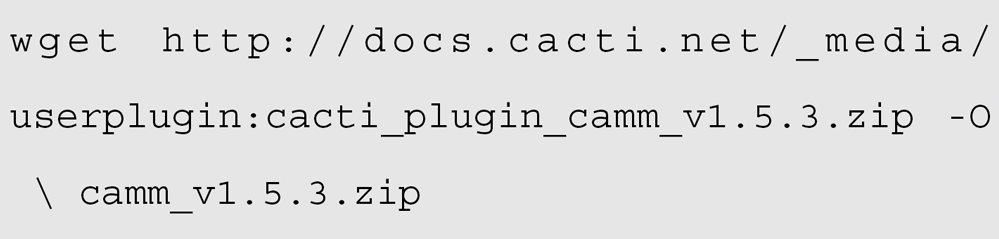

接著將檔案下載，並重新命名為「camm_v1.5.3.zip」：

由於這裡使用zip打包及壓縮該檔，因此必須安裝unzip套件：

安裝後，就可將之解壓縮：

接著要先建立資料庫，名稱為「syslog_ng」，以備後續的資料可以寫入資料庫內（此步驟在RHEL 6.3無須執行）：

再回到Cacti的管理頁面，點選Console中的Plugin Management，在右邊頁面找到Camm，點選藍色圖示進行安裝，如圖7所示。

▲圖7 安裝CaMM。
