Cacti整合SNMP Trap　設備告警自訂分類不漏接

2017-05-25

丁光立

IT管理人員必須隨時掌握網路設備的運作情形，以便因應各種突發狀況，可以在Cacti上架設SNMP Traps Receiver藉此接收SNMP Traps，然後將相關訊息分類，就能夠即刻察覺任何的風吹草動。

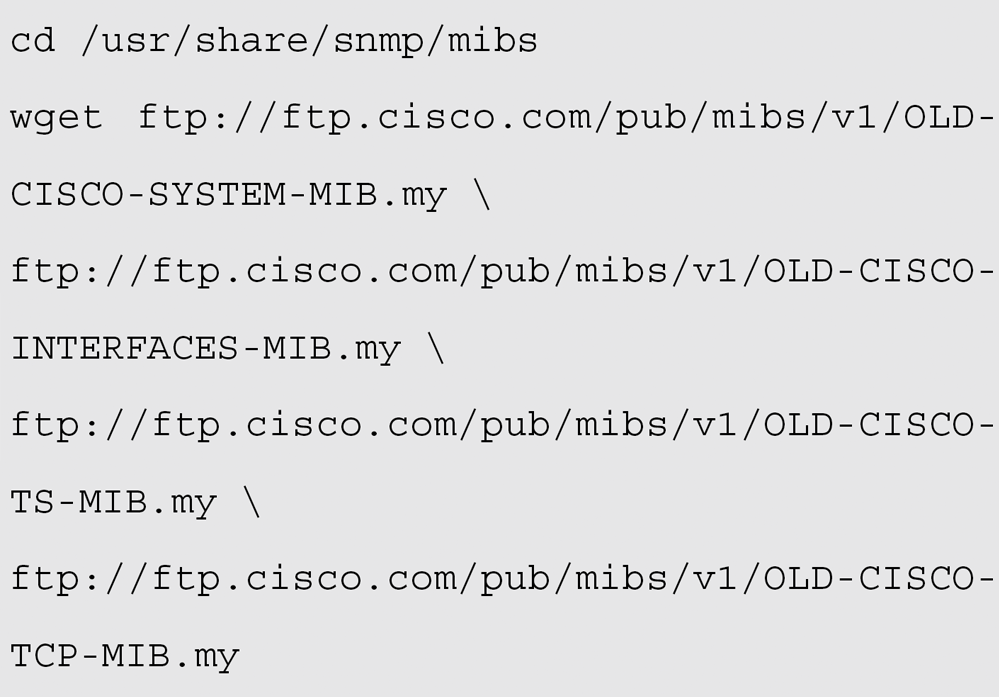

這裡可以透過wget指令，將這些Cisco的MIB檔一次補足。

通常Cisco的MIB檔，若為OLD開頭的，屬於SNMP第一版的檔案，可在「ftp://ftp.cisco.com/pub/mibs/v1/」目錄內找到相關檔案。若為SNMP第二版的檔案，則為非OLD開頭的檔名，可將ftp目錄中的v1替換為v2，便可找到所需的檔案。

若為Juniper的MIB檔，可在下列網頁中找到對應版本的檔案並下載使用：

https://www.juniper.net/techpubs/en_US/release-independent/junos/mibs/mibs.html

https://www.juniper.net/techpubs/software/index_mibs.html

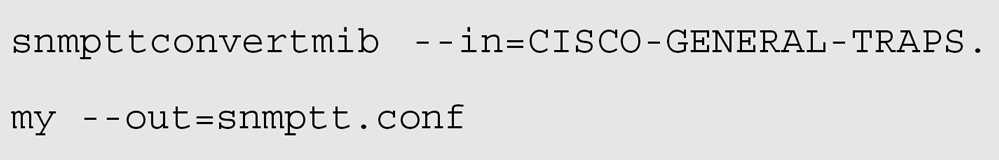

隨後回到「/etc/snmp」目錄中，並執行下列指令：

snmpttconvermib會自動更新snmptt.conf檔案，在確認snmptt.conf的內容已更新後，重啟snmptt：

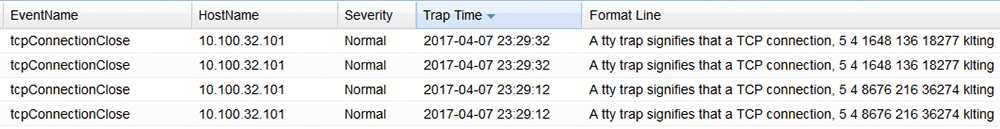

最後再回到Cacti中camm頁面，再點選SNMP Traps。在重啟snmptt後收到的Unknown Trap，已可成功辨識，如圖16所示。

▲圖16 Unknown Traps經處理後成為可識別的SNMP Traps。

但要注意的是，原先在Unknown Trap中的訊息依然保持匯入時的資料，只有後續匯入的資料在可以識別的狀況下會進入SNMP Trap的訊息中。亦即snmptt會將無法識別的資料存放於snmpttunknown.log，在匯入時則進入Unknown Traps對應的資料庫內，而snmptt.log在匯入時可進入SNMP Traps對應的資料庫。

CaMM功能介紹

以下透過設定功能、統計功能、規則管理等分類來介紹CaMM功能。

設定功能

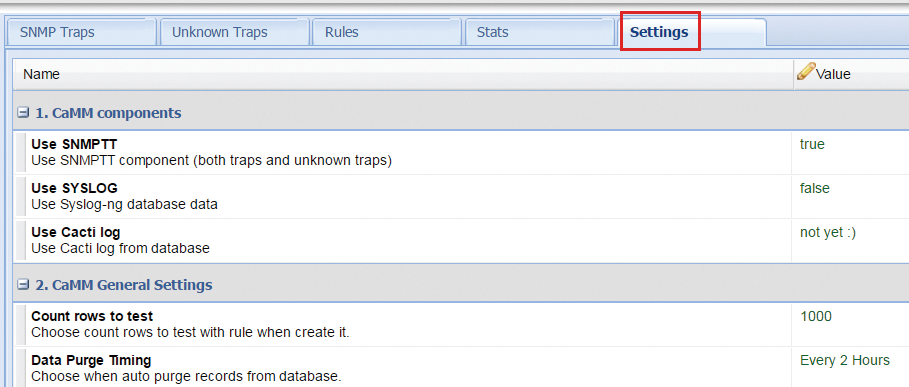

可以透過CaMM本身的Settings功能來修改其相關設定，如圖17所示。此處的修改，與點選Console，找到Configuration裡的Settings，再點選camm進行修改的功能相同。若無特別需求，建議不要修改相關設定。

▲圖17 修改CaMM相關設定。

統計功能

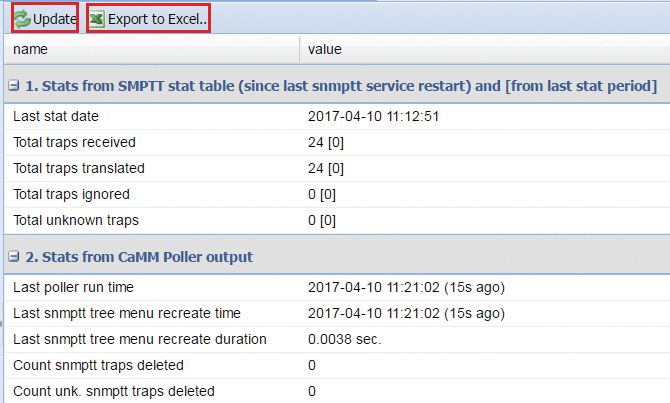

點選CaMM的Stats，則可查看目前的統計資料，如圖18所示。可點選Update進行強制更新，亦可點選Export to Excel將之匯出成為Excel檔，以便進行後續統計或製作報表。

▲圖18 使用CaMM統計功能。

規則管理

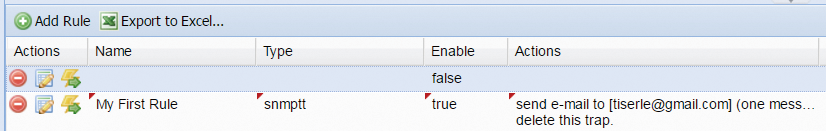

可點選Rules，再點選Add Rule，以新增規則，亦可針對之前建立的規則做修改或管理，如圖19所示，此處亦提供Export to Excel功能。

▲圖19 使用規則管理功能。

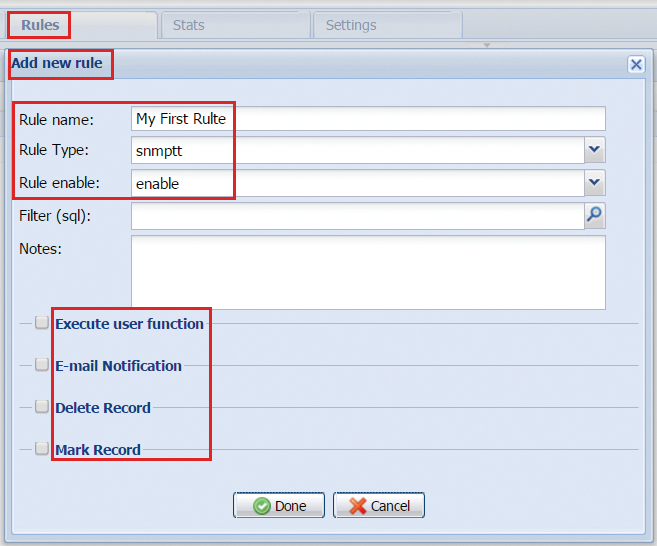

在新增規則時，需要將Rule Type改為snmptt，並將Rule enable修改為enable。並點選後續處理方式，可選擇的有Execute user function（執行使用者自訂的功能）、E-mail Notification（以電子郵件寄送通知）、Delete Record（針對無意義或重複的告警直接刪除）、Mark Record（針對特別的告警做標註以利識別），如圖20所示。

▲圖20 CaMM新增規則功能。

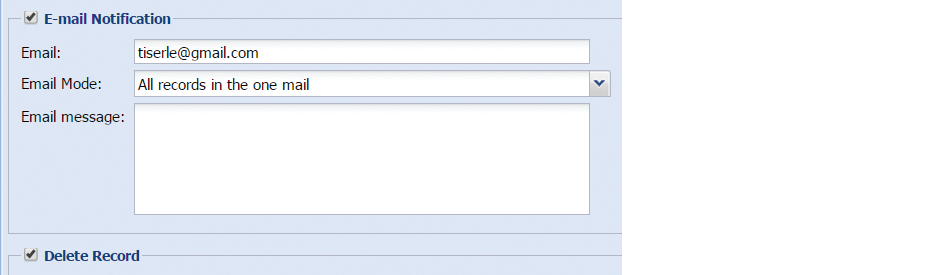

這些規則是可以連續執行的，可在寄送E-mail之後就把該告警刪除，如圖21所示。

▲圖21 在規則中連續執行後續處理。

SNMP Traps

點選SNMP Traps，除了原先在右邊主視窗有每一個Trap的詳細資料外，如圖16所示，左邊的Tree Menu會有各個設備的Event的項次分類，點選後右邊視窗會顯示出對應的資料，樹狀目錄的選單如圖22所示。

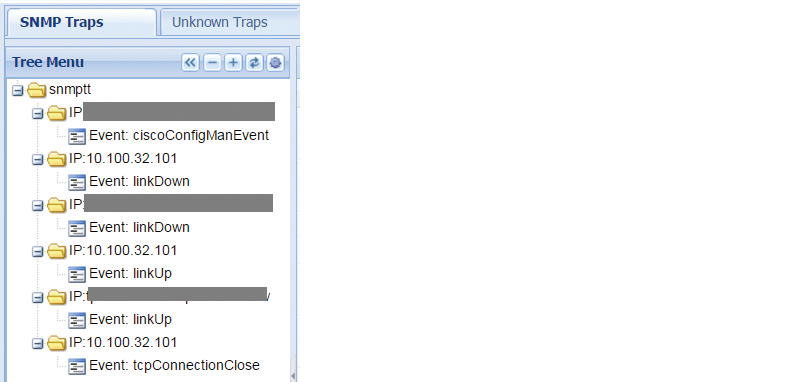

▲圖22 使用SNMP Traps Tree Menu功能。

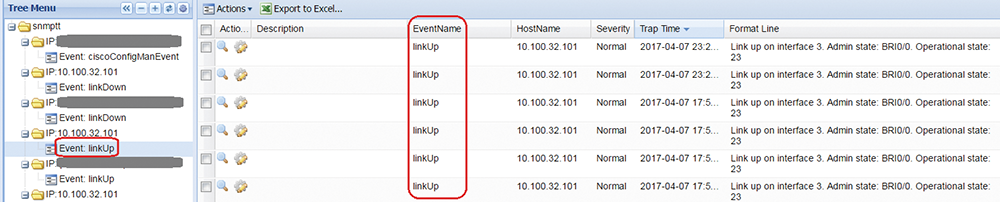

點選10.100.32.101中的Event: linkUp後，在右邊的視窗中僅顯示EventName為linkUp、Hostname為10.100.32.101的相關告警。若只點選10.100.32.101，則會顯示10.100.32.101的所有告警，可達到篩選的功能，如圖23所示。此處亦提供Export to Excel功能，在進行篩選後可再使用其匯出功能。
