上期文章講解了在pfSense內之IPSec開啟IKEv2及支援行動裝置的相關設定，本期接著介紹如何在iOS裝置和Windows 7電腦上匯入憑證及建立連線，並確認連線過程中的加密情形。

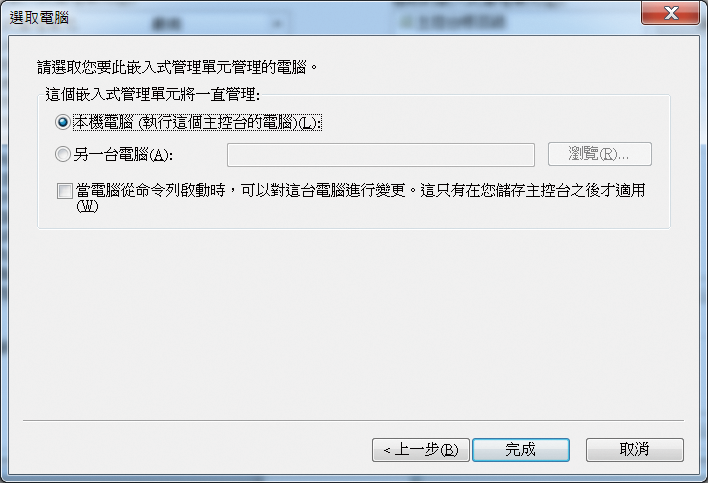

接下來，將會詢問要管理的電腦是哪一部，這裡點選「本機電腦（執行這個主控台的電腦）」選項，並按下〔完成〕按鈕，如圖21所示。
 |
| ▲圖21 選擇「本機電腦（執行這個主控台的電腦）」選項。 |

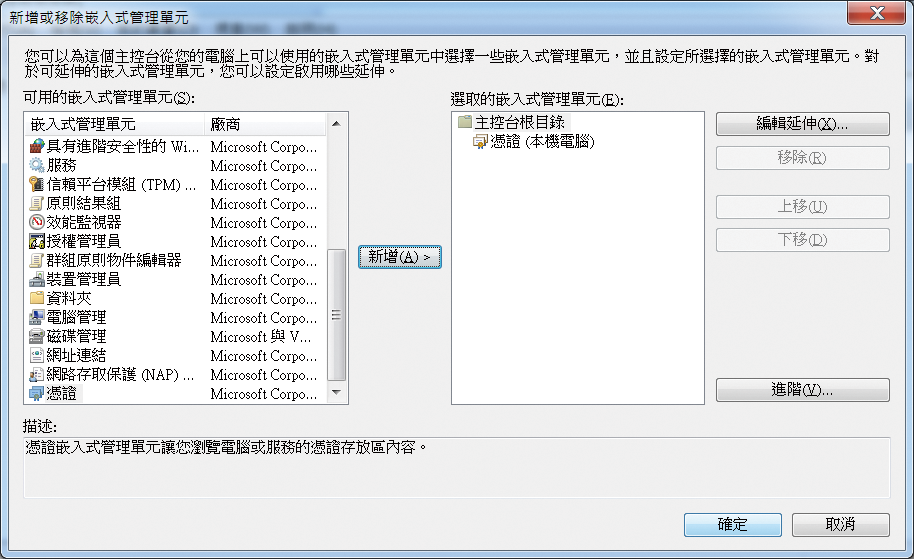

設定完成後，可確認憑證已位於主控台根目錄之下，如圖22所示。
 |
| ▲圖22 確認憑證已位於主控台根目錄內。 |

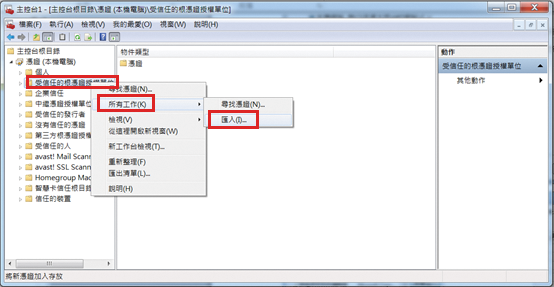

接著，執行匯入憑證。針對左方「主控台根目錄」下的「憑證」節點按兩下滑鼠左鍵，找到「受信任的根憑證授權單位」節點並對其按下滑鼠右鍵，開啟快速選單後，依序點選【所有工作】→【匯入】，如圖23所示。
 |
| ▲圖23 針對「受信任的根憑證授權單位」節點開啟右鍵選單，並依序點選【所有工作】→【匯入】。 |

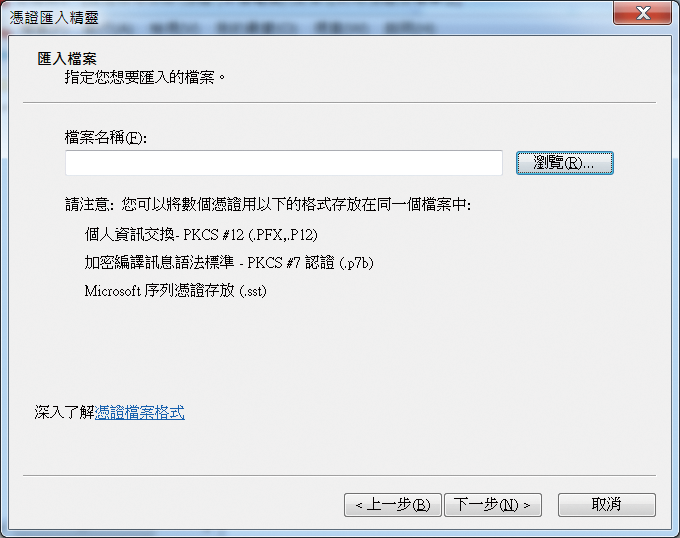

限於篇幅，這裡將一些較不重要的截圖忽略，僅提示重要的部分。隨後，按下〔瀏覽〕按鈕，找到該憑證後予以匯入，如圖24所示。
 |
| ▲圖24 選擇憑證並將其匯入。 |

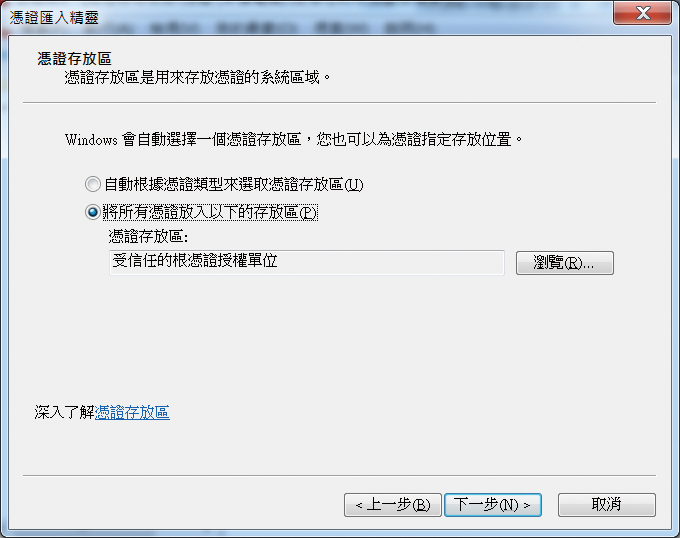

此時，預設值應為「將所有憑證放入以下的存放區」，憑證存放區此時為「受信任的根憑證授權單位」，再按下〔下一步〕按鈕完成憑證匯入，如圖25所示。
 |
| ▲圖25 採用預設值，完成憑證匯入作業。 |
最後要修改一下機碼，先執行「regedit」，找到「HKEY_LOCAL_MACHINES」，再依序點選「SYSTEM」→「CurrentControlSet」→「services」→「Rasman」，接著在「Parameters」上按一下滑鼠右鍵，新增一個「DWORD」，名稱為「DisableIKENameEkuCheck」，最後再對它按兩下滑鼠左鍵，將其值設定為「1」，之後將電腦重新開機。
Windows 7建立IKEv2 VPN連線

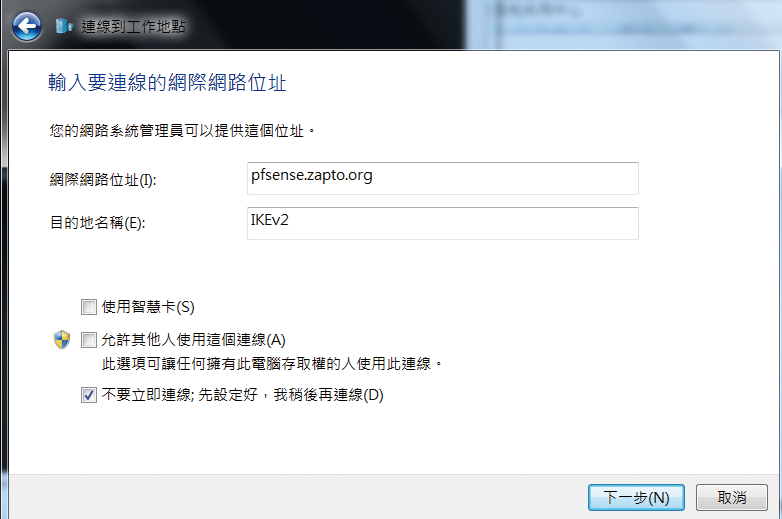

這裡將建立一個到工作地點的連線，在此僅列出比較重要的設定。網際網路位址輸入「pfsense.zapto.org」，另外建議勾選「不要立即連線」選項，之後會再修改相關設定，如圖26所示。
 |
| ▲圖26 輸入所要連線的網際網路位址。 |

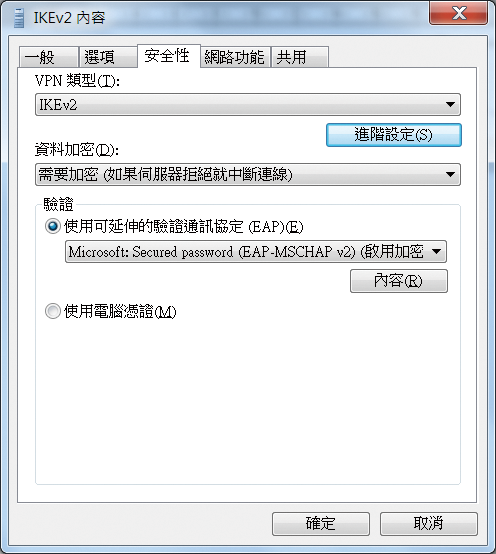

設定完成後，如圖27所示，記得修改安全性設定中的「VPN類型」，改選為【IKEv2】，其餘「資料加密」設定應該會自動改成【需要加密】，而「驗證」部分會自動選擇「EAP-MSCHAP v2」，若非此選項，請自行修改為該選項。
 |
| ▲圖27 修改VPN類型與資料加密內容。 |

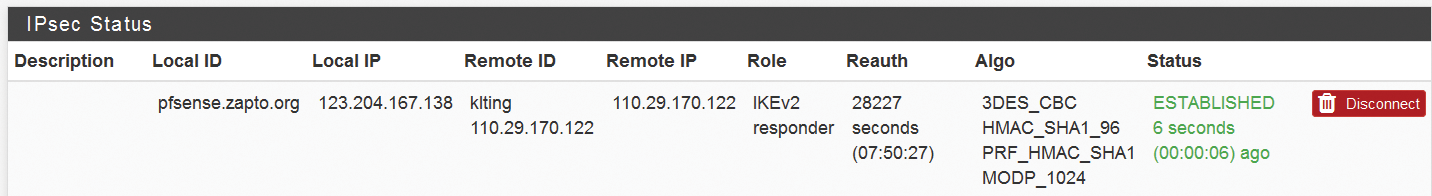

最後，再進行連線（帳號密碼與之前在pfSense設定的Pre-Shared Key相符即可）。建立連線後，可以登入pfSense查看狀態。先點選「Status」，再點選「IPsec」，可以看到目前連線建立的情形，而帳號為「klting」，外部IP是「110.29.170.122」，並且可以查看其加密及驗證方式為3DES及SHA1，如圖28所示。
 |
| ▲圖28 登入pfSense查看狀態。 |

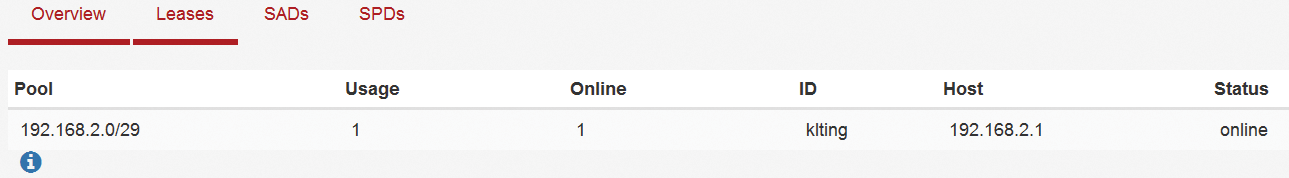

然後點選「Leases」，可以看到目前取得的IP是「192.168.2.1」，與之前設定的Pool同屬一個網段，如圖29所示。
 |
| ▲圖29 確認目前取得的IP與之前設定的Pool同屬一個網段。 |

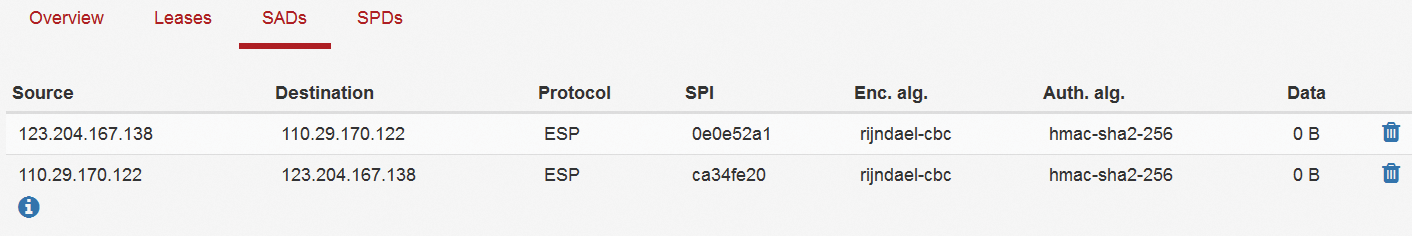

再點選「SADs」，可以看到VPN Client的對外IP為「123.204.167.138」，而VPN Server的對外IP則是「110.29.170.122」，如圖30所示。
 |
| ▲圖30 查看VPN Client和VPN Server的對外IP位址。 |

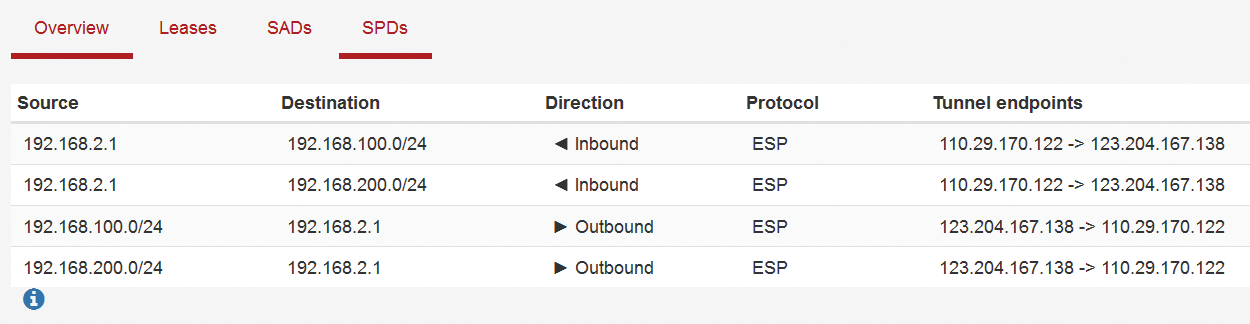

最後按一下「SPDs」，就能夠觀察目前VPN Client IP與VPN Server IP的流量交換情形，是採用ESP的加密方式，如圖31所示。
 |
| ▲圖31 觀察目前VPN Client IP與VPN Server IP的流量交換情形。 |
