發揮路由器VPN功能 提供PPTP及L2TP連線

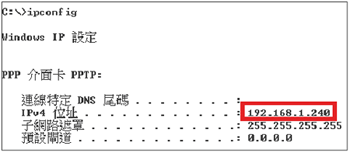

▲圖10 PPTP連線後取得IP。

在此例中並沒有進行任何加密，如果對資料安全性有所疑慮，可以在inteface Virtual-Template 1新增ppp encrypt mppe的相關設定。MPPE為Microsoft Point-to-Point Encryption的縮寫，用於PPP的加密。

設定方式如下所述，加密長度可以選擇128位元（bit）或40位元，或者設定為auto，由使用者進行連線時決定。

如果有設定ppp encrypt，那麼在圖9的資料加密處，可以選擇「需要加密」或「最大長度加密」，分別對應到40位元及128位元的設定。

但是，之前有提過CHAP不支援加密，因此要再做一下調整。先把chap從認證中取消。

同樣地，在使用者環境亦須將chap拿掉，否則會有以下的錯誤訊息，如圖11所示。

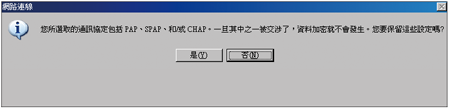

▲圖11 CHAP不支援加密的提示。

接著，透過wireshark觀察啟用MPPE前後的封包差異。先連接至PPTP gateway取得192.168.1.240的IP，再去「ping 192.168.1.254」。圖12是啟用MPPE前的封包。可以看出並沒有加密，能夠看出來源IP與目的IP均為192.168.1.x的IP網段。

▲圖12 封包以明文顯示。

圖13是啟用MPPE之後的封包，無法直接找到ICMP的封包，證明封包已經被加密，僅能找到PPTP的封包。其來源IP及目的IP均為對外的Public IP，雖然可以看出是echo-reply的封包，但是無法看到內網IP的192.168.1.X，因此可以證明資料已經被加密了。

▲圖13 啟用MPPE後封包已被加密。

配置L2TP VPN

PPTP雖然簡單好用，但是它不能透通NAT，對於Public IP短缺的現今，比較難以廣泛運用。L2TP（Layer 2 Tunneling Protocol），顧名思義，同樣是屬於OSI第二層的協定，它可以說是PPTP的加強版，同樣可用來封裝LAN的協定，包括IP、IPX、NetBeui等協定。

L2TP除了可使用於IP網路上，亦可運作於ATM、Frame Relay、X.25網路上。它也能結合IPSec，提高資料安全性（相對於PPTP而言更安全）。另外，L2TP可以直接透通NAT，不需要打開防火牆的Port或是占用DMZ的位址。因此，可以預期的是它慢慢地會取代PPTP，成為VPN Tunnel的主流。

L2TP的驗證方式可分為兩階段：電腦驗證及使用者驗證。電腦的驗證可採用憑證驗證或者採取預先共用金鑰（Pre-share Key，PSK）驗證，在IPSec進行SA的建立時同時完成。使用者的驗證方式則採用PPP的驗證，而EAP、MS-CHAP V1、V2、CHAP、SPAP及PAP都是可以使用的協定。至於資料加密的部分，L2TP使用IPSec來進行資料的加密，可使用DES（Key長度為56位元）或者Triple DES（3DES，長度為56、112、168位元）。

L2TP與PPTP設定上幾乎完全相同，在此僅列出設定上不同的部分。

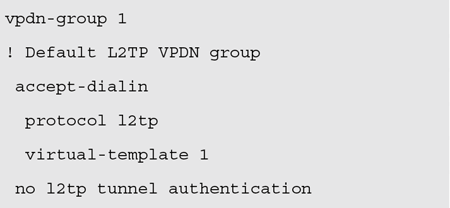

protocol的部分記得要更改為l2tp。另外，在建立Tunnel時不需要認證，因此這裡把它no掉。而其餘的部分，例如帳號密碼、IP POOL、interface Virtual-Template等設定，同樣要進行設定，這部分與PPTP幾乎完全相同，就不再贅述。

L2TP客戶端配置

完成L2TP相關設定後，若馬上建立並進行連線，會得到錯誤代碼789的回應。這是因為Windows電腦預設會建立自動使用CA驗證的篩選器，而不會檢查本機或作用中的目錄IPSEC原則。中文的說明不易理解，可以參考微軟網頁的說明（http://support.microsoft.com/kb/258261/en-us）。

若要讓它檢查本機或作用中的目錄IPSEC原則以便成功建立L2TP連線，必須修改其機碼（Registry）值。因此必須使用登錄編輯器（regedit.exe），在登錄中找到下列機碼：

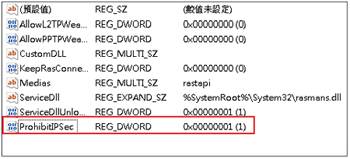

首先建立一個DWORD值（32位元），將其名稱設定為「ProhibitIPSec」，並設定其值為1，如圖14所示。

▲圖14 Registry設定ProhibitIPSec = 1。

進行L2TP撥號連線

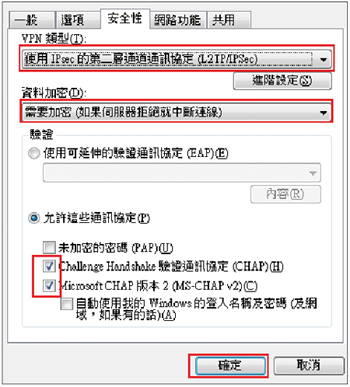

L2TP在Windows 7的連線建立流程與PPTP幾乎完全相同，只有在安全性的部分有所不同。在「VPN類型」須選擇【使用IPsec的第二層通道通訊協定 (L2TP/IPSec)】，並在「資料加密」部分則設定成【需要加密 (如果伺服器拒絕就中斷連線)】，如圖15所示。

▲圖15 設定L2TP連線安全性。
