實際動手操作Docker　學會Volume及Network

首先安裝vShpere Volume Plugin，由於這是Docker文章，便選擇利用容器安裝方式，執行「docker plugin install --grant-all-permissions --alias vsphere vmware/docker-volume-vsphere:latest」，其中「--grant-allpermissions」是取得全部權限，「--alias」則是設定別名。安裝完成之後，執行「systemctl restart docker」指令重新啟動Docker。

此時可用「docker plugin ls」查看目前安裝的外掛程式，確認之後，執行「docker volume create --driver=vsphere --name=ESXVolume -o size=5gb」，其中「--driver」是指定外掛驅動，建立一個名為ESXVolume的Volume。然後輸入「docker volume ls」，可看到DRIVER:vsphere:latest VOLUME NAME:ESXVolume@YOUR_VSPHERE_DISK，亦可使用vSphere Client管理工具，登入後查看YOUR_VSPHERE_DISK儲存設備，當中便會有dockvols目錄，裡面存放著ESXVolume的虛擬硬碟，容量為5GB，如圖2所示。

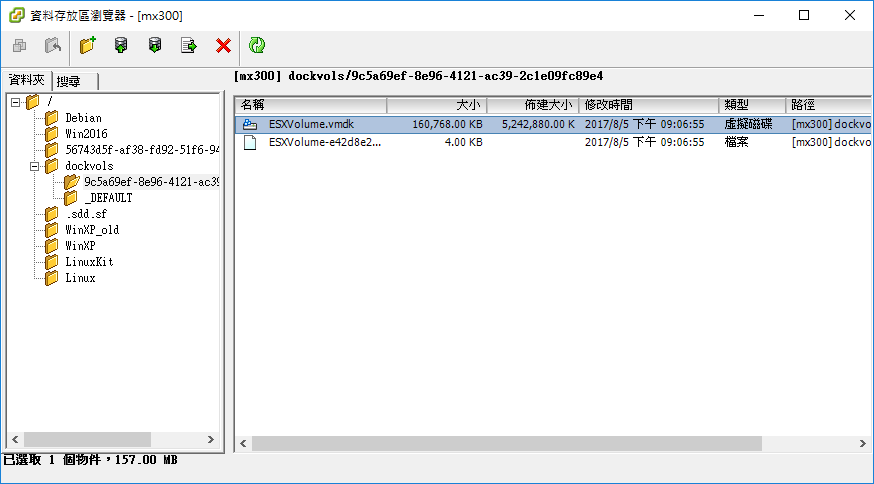

▲圖2 vSphere管理工具儲存畫面。

跟前面範例一樣，執行「docker run -ti --name u1 --rm -v ESXVolume:/data ubuntu」，其餘步驟雷同，再次掛載皆可在「/data」目錄中看到持久儲存的檔案和資料，差別只在於資料已經不是存放在本地端的「/var/lib/docker」目錄下，而是透過外掛程式，存放在外部vShpere ESX伺服器中的儲存設備。

這些步驟之外，ESX伺服器端其實還須配合安裝vSphere Installation Bundle（VIB），詳細方式請見vmware/docker-volume-vsphere GitHub專案的README說明。

不只是VMware產品，雲端平台的儲存服務也有提供Plugin外掛，如AWS EFS（https://github.com/ContainX/docker-volume-netshare）、Azure File Service（https://github.com/Azure/azurefiledockervolumedriver）等，讓雲端平台上執行的Docker伺服器，把容器資料放置於外部儲存服務，資料可以更妥善持久保存。

此外，最常見的Volume應用就是存放資料庫資料，如MySQL，將資料庫容器中的「/var/lib/mysql」目錄掛載到本地端，例如執行「docker run --name db -v $(pwd)/db_data:/var/lib/mysql -e MYSQL_ROOT_PASSWORD=PASSWORD -d mysql:5.7」，避免容器刪除後，重要的資料庫資料也一併銷毀。

Docker Network指令介紹

所有的雲端服務都是以運算、儲存和網路等三種基本要素所構成，而Docker容器技術正好以Docker Engine、Docker Volume和Docker Network相對應。

前一期介紹過Docker Engine，上面解說了Docker Volume的應用方式，接下來便是Docker Network，目的在解決多容器相互溝通的問題，也是整個容器運作中最為複雜的部分，每項服務皆透過連接埠對應，例如HTTP使用80 Port，SSH使用22 Port，其TCP/IP網路堆疊對應至OSI七層架構，可見圖3。未涉及到的TCP/IP基礎知識，建議可自行尋找相關書籍。

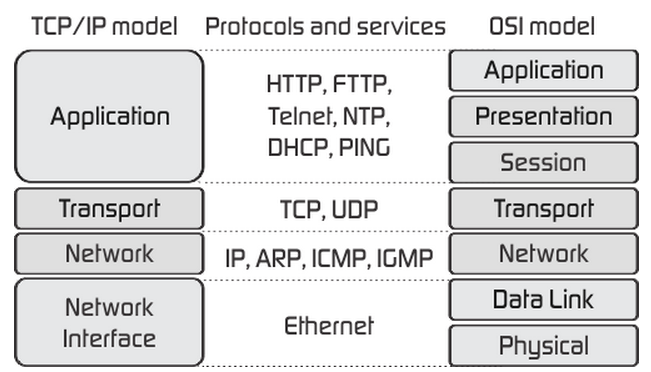

▲圖3 TCP/IP與OSI模型對應圖。

而容器內部網路運作是使用「172.16.0.0」私有網段，其餘私有網段請見表2，在安裝Docker Engine之後，輸入「ifconfig | more」，可見到「docker0」的虛擬網卡，負責容器彼此之間以及外部網路的路由。

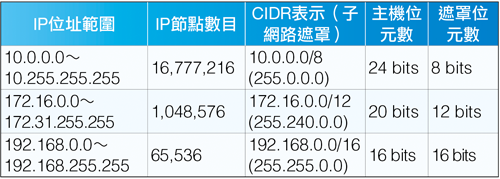

表2 三種私有網路區段比較

輸入「docker network ls」，便列出目前預設的Network模式，分別是Bridge、Host和None，容器啟動預設皆為Bridge模式，而Host則是直接使用主機的網路堆疊，例如執行「docker run -ti --name n1 --rm --network=host busybox」，在容器中輸入「ifconfig」，就可列出跟前面一模一樣的網路清單，如圖4所示，至於None模式是完全不使用網路。

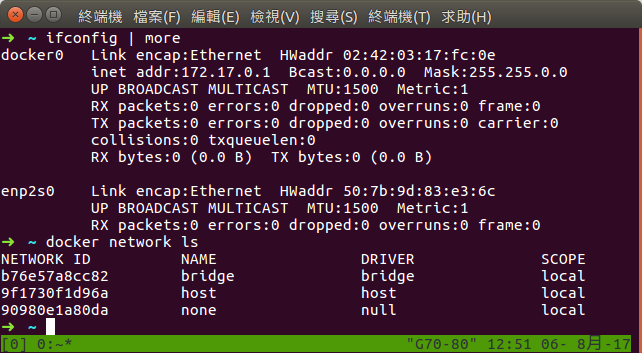

▲圖4 執行docker network ls查詢結果。

在Docker 1.9版之前，未提供Docker Network功能，都是透過Link機制（https://docs.docker.com/engine/userguide/networking/default_network/dockerlinks/）來串接多個容器，直到Docker Network出現後。筆者便只使用此功能，不再透過Link方式，因為容器相連更為方便也更清楚，官方亦說明Link將會棄用，而docker network指令清單，請見表3，詳細請參閱官方文件（https://docs.docker.com/engine/reference/commandline/network/），接下來便示範容器網路相關實驗。

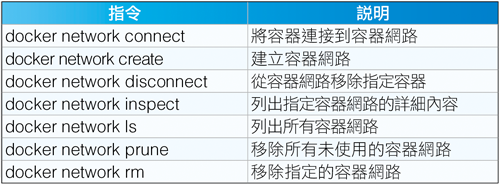

表3 docker network指令使用說明

依照原先方式執行容器，所以輸入「docker run -it --rm --name n0 busybox」。在容器內輸入「cat /etc/hosts」，查看主機名稱與IP對應，再執行「ifconfig」，此容器eth0網卡IP位址皆為172.17.0.2，可見容器與docker0網卡是同一網段，輸入「exit」離開容器。

先執行「docker run -itd --name n1 busybox」啟動n1容器，再使用「docker network inspect bridge」指令，列出Bridge模式的詳細內容，當中Subnet為172.17.0.0/16，Gateway是172.17.0.1（docker0網卡），在Containers則列出剛建立的n1容器，而IPv4 Address為172.17.0.2/16。

再來執行「docker run -ti --name n2 busybox」，接著輸入「ping -w3 172.17.0.2」，於容器中ping步驟1的容器IP，會正常回應，但換成ping容器名稱n1，則出現bad address 'n1'，表示名稱解析失敗。最後，記得輸入「exit」離開容器。
