Graphviz（http://www.graphviz.org/）是一種命令行繪圖程式，能夠直接陳述圖片上的節點、邊、方向等性質，然後自動描繪出的整張圖片。本文將實際使用Graphviz並同時講解箇中的原理。
另外，shape可以指定節點的形狀，形狀列表官網（http://www.graphviz.org/content/node-shapes）有一份資料可參考。
在線段屬性方面，有向圖中的箭頭可透過arrowhead與arrowtail屬性來指定頭尾樣式。至於線段本身，則可透過style屬性，指定不同類型的虛線與短截線。使用者還可以用dir屬性讓箭頭方向反過來。
另外還有一個image屬性，可以指定讓node顯示圖片，需要時也可參考看看。
屬性實在太多，無法一一介紹，請查官網手冊（http://www.graphviz.org/doc/info/attrs.html）獲得全面訊息。
rank
dot語言中有一個叫作rank的概念。所謂的rank，在dot語言中，含意比較接近於「等級」。它主要用在dot渲染器中。請看以下的圖8：
 |

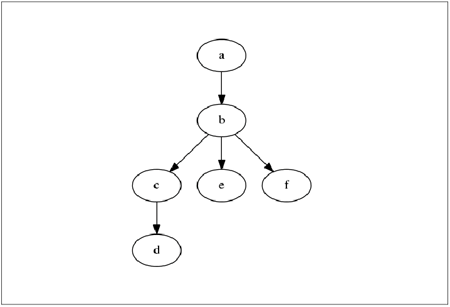

| ▲圖8 rank示例。 |

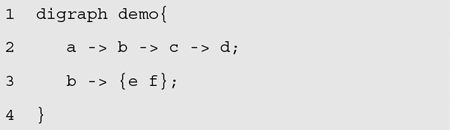

很明顯可以看出來，圖片被從上到下分為四層——這就是rank。下方是與上圖對應的dot陳述：
觀察程式碼，可看出rank是如何被指定的。其基本規則在於：每個線段的頭端，都會比尾端多出一個等級（在圖上面就是往下面一層）。

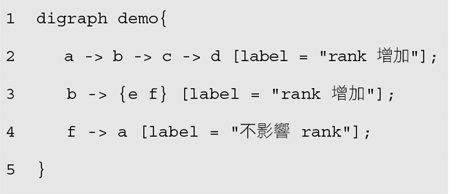

但等等，如果等級指定的語句彼此矛盾呢？修改以上程式碼為：
 |

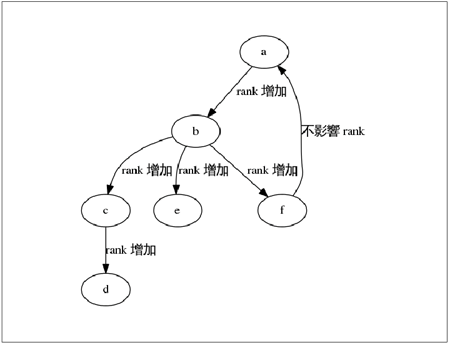

| ▲圖9 rank示例。 |
看上面圖9的結果，顯然rank的指定是「先說先贏」的。
除了基本規則外，rank也可以透過屬性來加以調節，必要時可到官網查詢手冊。
