Graphviz－用指令來畫關係圖

有了前面介紹過的技巧，所有圖面關係都可以順利地繪製出來。

然而，通常我們畫圖的時候，還會對圖片做一些特別的處理。好比把字加粗、把圖變色、把標籤或連接線的外型改變、把某些節點水平對齊……諸如此類。

要控制這些東西，就要用到屬性。屬性有四種：

1. 1. 用在節點上(Node, N)
2. 2. 用在線段上(Edge, E)
3. 3. 用在根圖片上(Graph, G)
4. 4. 用在子圖片上(Cluster subgraph, C)

屬性的套用

如果要設定根圖片或子圖片的屬性，得像前面範例中所示的那樣，在圖片的大括號範圍內指定：

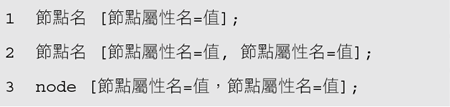

這樣就行了！此外，對於節點（node）的屬性，有以下幾種指定法：

屬性指定的語句必須被中括號括起。當一次指定多值時，須用英文逗點隔開。

第三行中的node是個關鍵字，用來代稱「圖片範圍內」所有「還沒創建」的節點，或者也可將它理解為：在當前大括號的範圍內，所有尚未創建節點的屬性預設值，會被這個語句給變更。

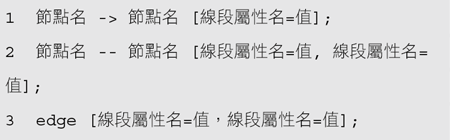

線段（edge）的屬性指定，與節點屬性指定方式很類似（其中edge是關鍵字）：

這邊順便補充一個關於線段的觀念：有些線段相關的屬性，具有head值與tail值。而這裡說的head與tail，得將它想像成一個「箭頭」的形狀（就像是「a -> b」）。

對於線段來說，這個箭頭的頭部才是head。所以，這可能與你最初想像的不一樣，因為這邊說的「Head」其實是兩個節點中，後面的那一個。

屬性範例

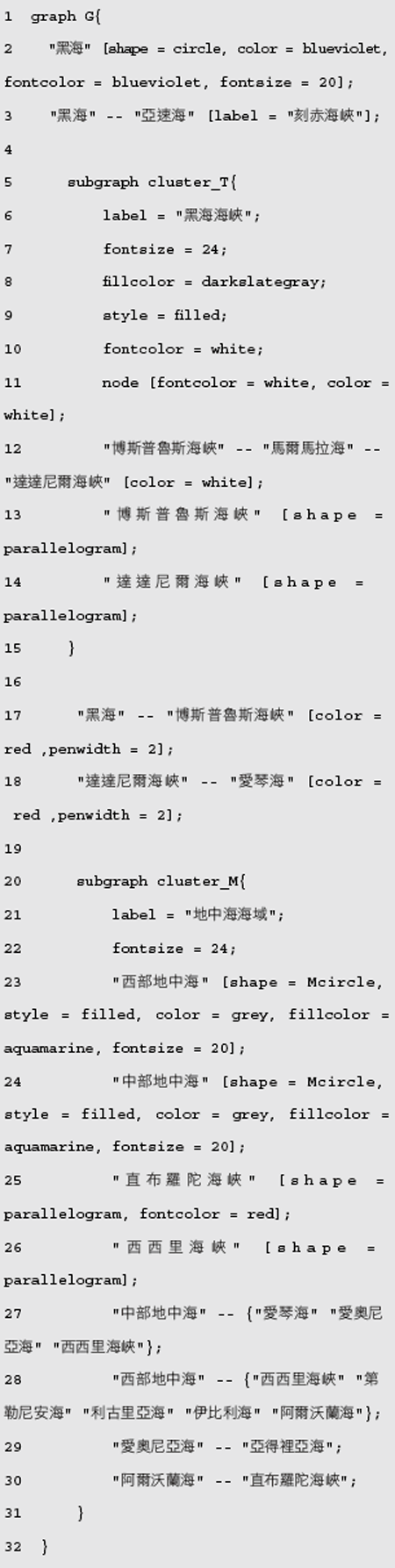

把先前的看過的例子加上一些屬性試試，如圖7所示。

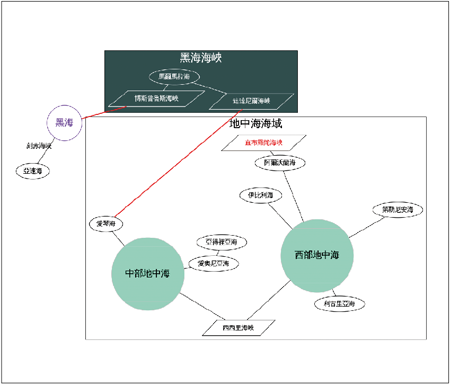

▲圖7 地中海海域連接圖（加入屬性）。使用fdp渲染，種子為3 (-Gstart=3)。

諸多屬性中，最常用的大概是label了。label可以決定節點、線段或子圖片上要顯示什麼。

如果節點名很長的話，可以在程式內部取個簡短的名稱，之後透過短名稱操作它，另外透過label指定它的顯示內容。

color、fillcolor、fontcolor這些屬性都是控制顏色用的，不過，fillcolor只有在style被指定為"filled"時才會生效。
