Cacti監控報表圖多不愁　批次抓取設備資料繪製

2017-02-15

丁光立

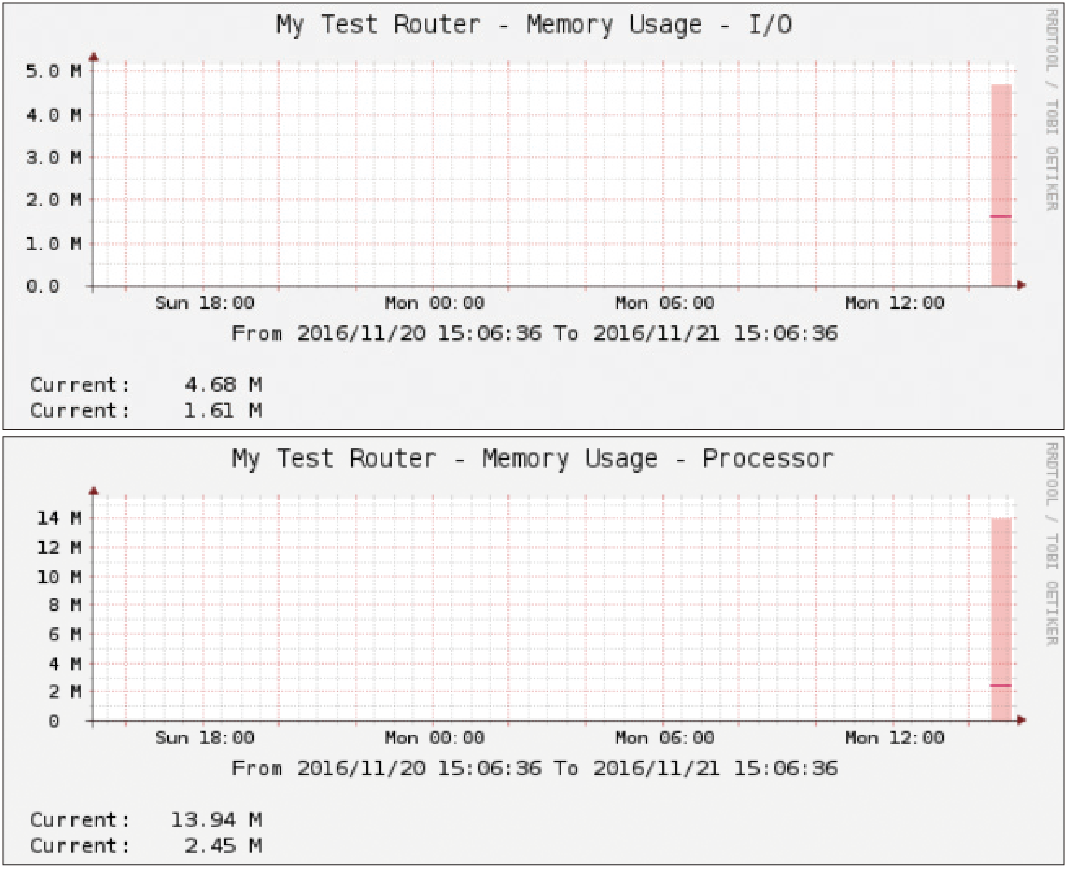

在Cacti建立設備相關繪圖非常便利，但手動作業有點麻煩，且當大批設備有繪求需求時，將會應接不暇。本文嘗試以SNMP Query Index來建立設備記憶體使用量的繪圖，不必逐一建立，可減輕網管人員的工作負擔。

建立Graph Template

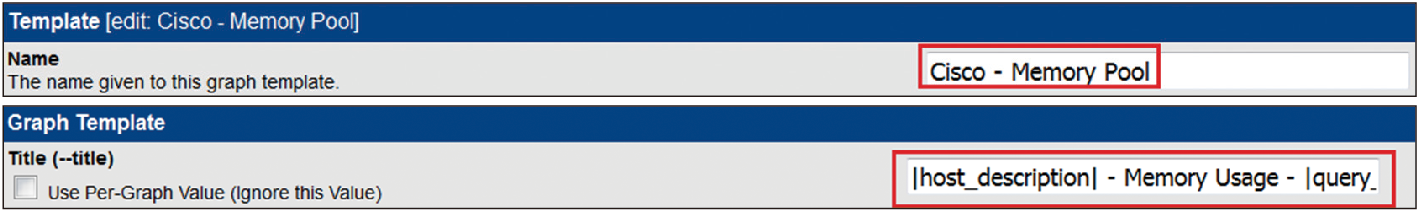

接著回到Graph Templates，同樣點選〔Add〕新增一筆。如圖18所示，在Name部分輸入Cisco - Memory Pool，在Title部分輸入|host_description| - Memory Usage - |query_ciscoMemoryPoolName|，取出其hostname及Pool Name。

▲圖18 新增一筆Graph Template。

輸入完成後，點選右下角的〔Create〕，以建立此筆資料。此時就可以輸入Graph Template Items，將剛剛Output項次的值填入，之後畫成圖形，然後按下〔Add〕按鈕，如圖19所示。

▲圖19 將剛剛Output項次的值填入。

一般而言，都習慣繪圖中會有圖形和數字，因此這裡先建立圖形。

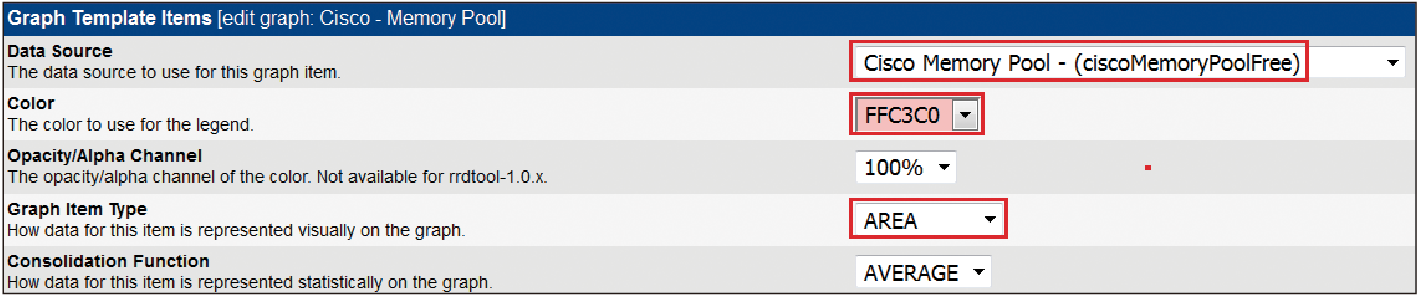

在Data Source部分，此時已可選擇先前建立的Cisco Memory Pool中的ciscoMemoryPoolFree，顏色部分，請選擇自己喜歡的，Graph Item Type設定可選擇【Area】，讓其塗滿顏色，而ciscoMemoryPoolUsed就可選擇Line，讓它畫線，避免圖形重疊影響判讀，最後點選〔Create〕就完成建立，如圖20所示。

▲圖20 建立圖形的設定。

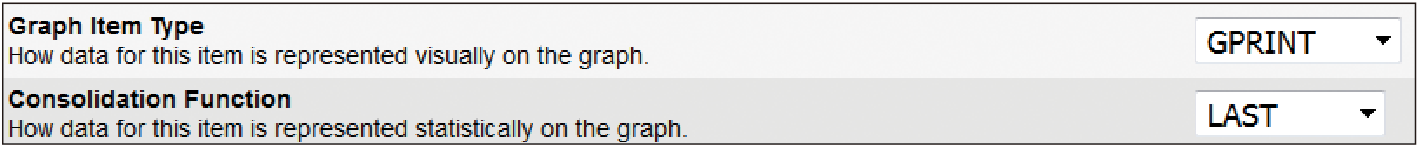

緊接著，建立文字的說明，同樣再點選〔Add〕新增一筆資料。Graph Item Type部分，此次選擇【GRPINT】以輸出文字，在Consolidation Function部分則選擇【LAST】使其輸出最後的數值，如圖21所示，而Data Source同樣使用Cisco Memory Pool中的ciscoMemoryPoolFree，目前應為預設值。

▲圖21 建立文字的說明。

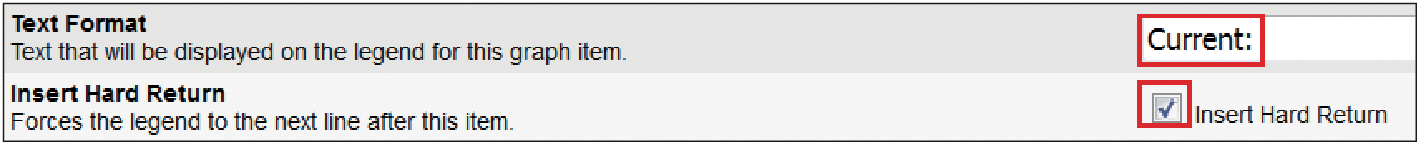

在Text Format部分，可輸入Current:，由於後續還有文字，所以勾選Insert Hard Return，避免格式亂掉，如圖22所示。

▲圖22 設定Text Format及Insert Hard Return。

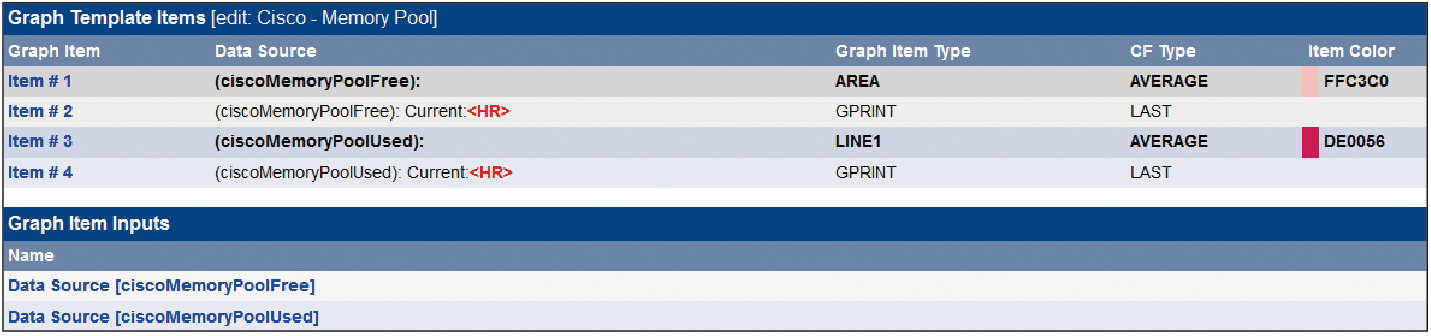

同樣依此要領完成ciscoMemoryPoolUsed的部分，此時畫面如圖23所示。

▲圖23 完成設定ciscoMemoryPoolUsed。

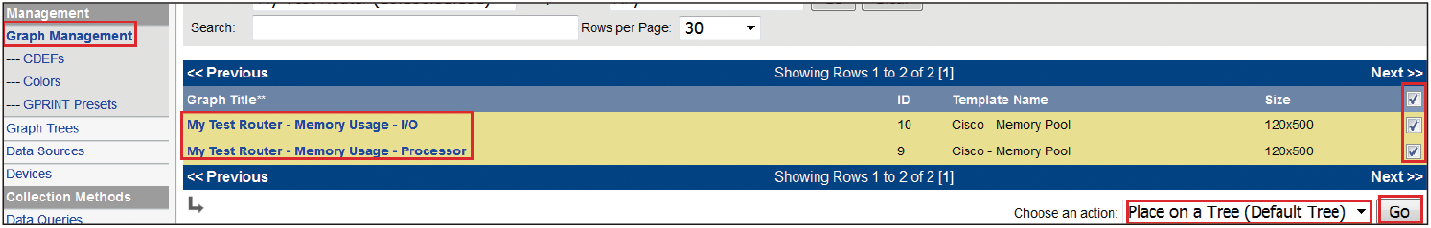

此時可以看出，Cacti在填入Graph Template Items後，自動將其載入Graph Item Inputs中，之後繪圖時就會將Data Source的Output視為Graph的Input而完成繪圖了。

修改Data Queries

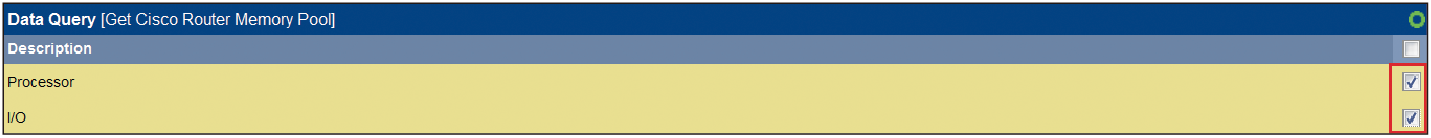

再回到Collection Methods裡的Data Queries，編輯之前建立的Get Cisco Router Memory Pool。在Associated Graph Templates內點選〔Add〕。

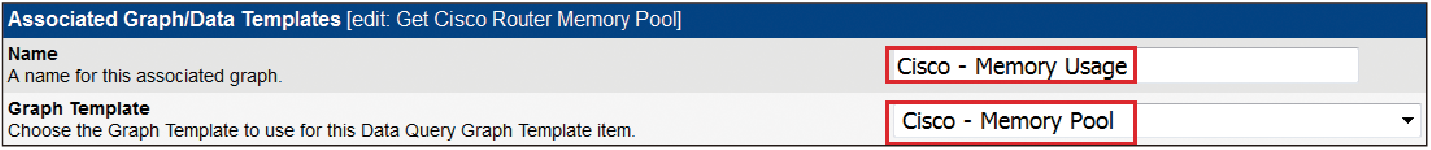

接著，如圖24所示在Name部分輸入Cisco - Memory Usage，而Graph Template則選擇剛剛建立的【Cisco - Memory Pool】，最後點選〔Create〕建立此資料。

▲圖24 設定Associated Graph Templates內容。

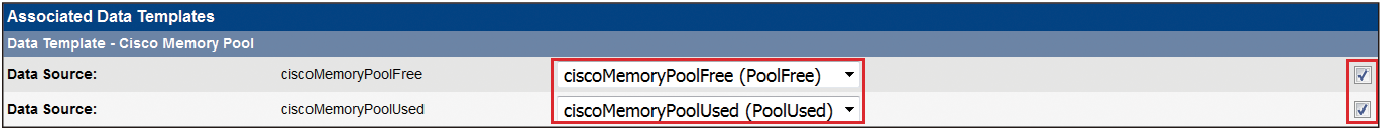

繼續編輯Associated Data Templates，在上一步驟點選〔Create〕後，就會自動帶出如圖25所示的頁面，這兩個Data Source請做好對應，Free對應Free，Used則對應Used，最重要的是最後方的兩個勾選欄位務必勾選，筆者之前曾經忘了勾選而耗費許多時間在除錯。勾選之後，記得按下〔Save〕按鈕，完成儲存動作。
