在Cacti建立設備相關繪圖非常便利，但手動作業有點麻煩，且當大批設備有繪求需求時，將會應接不暇。本文嘗試以SNMP Query Index來建立設備記憶體使用量的繪圖，不必逐一建立，可減輕網管人員的工作負擔。
針對這類的問題，Cacti有兩種解決方法，一個是在建立Index時，使用oid_index_parse功能，讓使用者自行決定要取出的字串長度，藉以取出其Index。另一種就是目前的例子，Cacti會讀取其輸出，在此例中，.1為Processor，.2為I/O，它會根據此輸出結果自行比對字串取出其對應的index值為.1與.2。

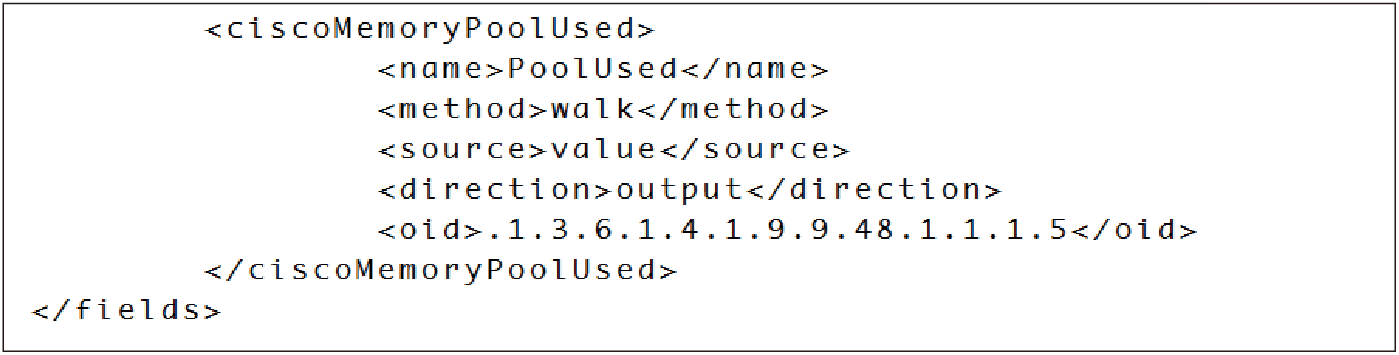

緊接著，就來處理Output的部分，首先是ciscoMemoryPoolUsed，針對Memory Pool的使用量，在direction部分須特別注意為「output」，oid部分請輸入「.1.3.6.1.4.1.9.9.48.1.1.1.5」，設定後如圖9所示。
 |
| ▲圖9 ciscoMemoryPoolUsed設定內容。 |

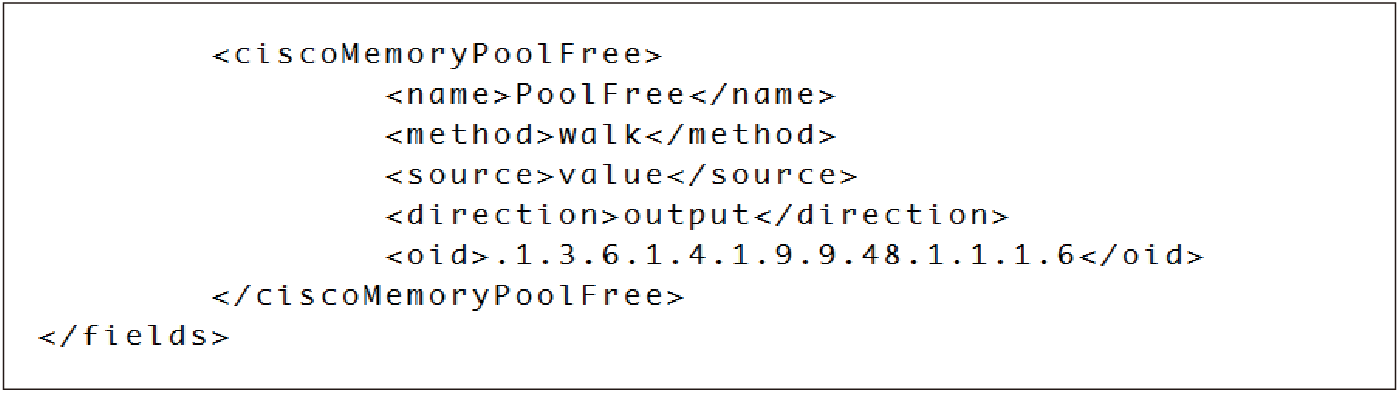

最後是ciscoMemoryPoolFree的部分，可取出Memory Pool的閒置量，oid設定輸入「.1.3.6.1.4.1.9.9.48.1.1.1.6」，同樣是加在/fileds標籤之前，如圖10所示。
 |
| ▲圖10 ciscoMemoryPoolFree設定內容。 |
至此，XML的相關設定皆已完成，將回到Cacti的網頁介面，繼續相關的設定。
設定Data Queries
先點選Collection Methods裡面的Data Queries，再點選右上角的〔Add〕，以新增一筆Data Queries的資料。在Name部分，請輸入易於辨別的名稱，在之後建立相關設定時較易於識別，在此輸入Get Cisco Router Memory Pool，而Description部分僅供參考，輸入Get Cisco Router Memory Pool by SNMP。

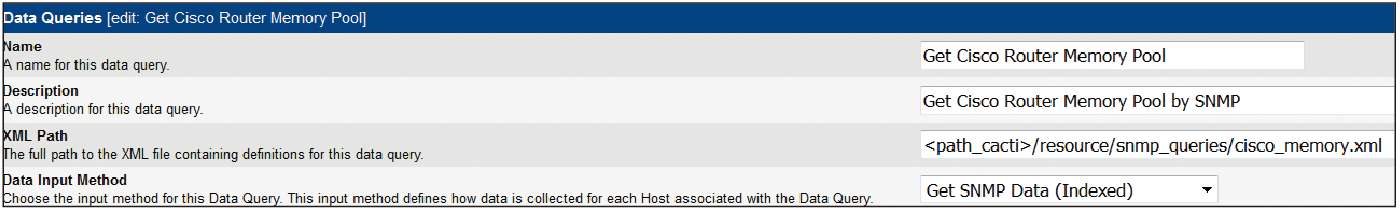

接著的XML Path，在最後面加上目錄及檔名，設定成snmp_queries/cisco_memory.xml（目錄名稱Cacti預設提供至resource）。而Data Input Method部分，由於使用了SNMP Query Index的方式，因此選擇Get SNMP Data(Indexed)，最後點選〔Create〕存檔，如圖11所示。
 |
| ▲圖11 新增一筆Data Queries。 |

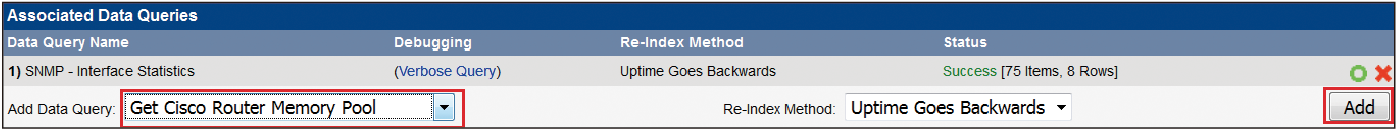

然後進行測試，以驗證該XML檔是否正確。先至Management的Device，點選〔Add〕新增一台設備。並在建立完成後，在Associated Data Queries部分，如圖12所示，選擇【Get Cisco Router Memory Pool】，並按下〔Add〕按鈕。
 |
| ▲圖12 Associated Data Queries設定選為Get Cisco Router Memory Pool。 |

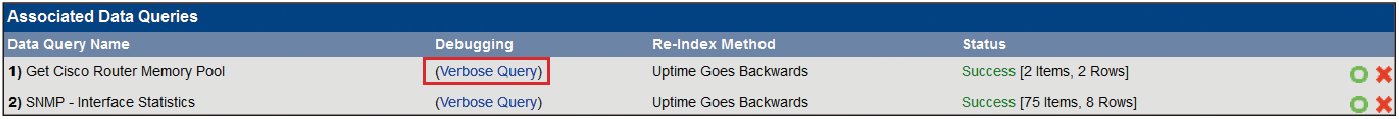

接著，如圖13所示點選Get Cisco Router Memory Pool後面的Verbose Query，查詢其輸出。
 |
| ▲圖13 點選Verbose Query查詢輸出結果。 |

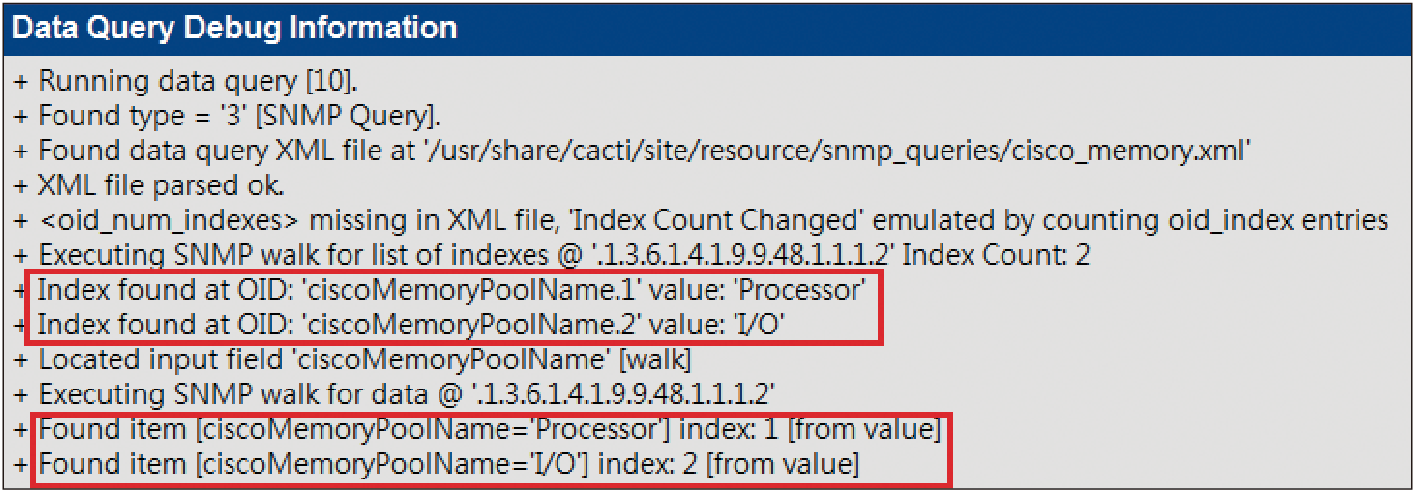

由此可以觀察其輸出的結果，Cacti先抓到兩個Index內容：ciscoMemoryPoolName.1以及ciscoMemoryPoolName.2，接著就取出其Index為1及2，如圖14所示。至此，代表XML檔成功建立。接著要回頭建立Data Template與Graph Template。
 |
| ▲圖14 檢視輸出結果。 |
建立Data Template
先點選Templates裡的Data Templates，再點選右上角的〔Add〕，新增一筆資料。

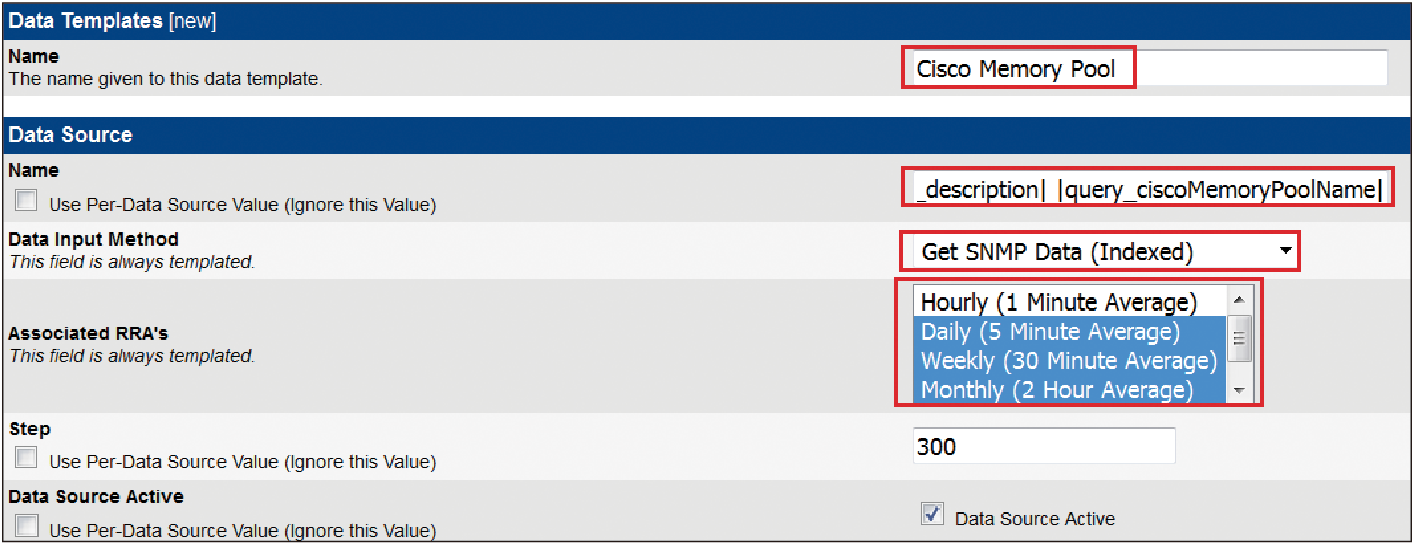

如圖15所示，在Data Templates裡面的Name部分，輸入Cisco Memory Pool以茲識別。在Data Source區域的Name，則輸入|host_description| |query_ciscoMemoryPoolName|。|host_description|代表取出設備名稱，|query_ciscoMemoryPoolName|則是取出之前在XML檔建立的Input，在此可以取出Pool的名稱。
 |
| ▲圖15 新增Data Template。 |
而Data Input Method部分，修改為【Get SNMP Data (Indexed)】，然後是Associated RRA's，請將Hourly (1 Minute Average)取消。
接著要建立Data Source Item，這邊要輸入XML檔中Output的項次。如圖16所示，在Internal Data Source Name先輸入ciscoMemoryPoolUsed，Maximum Value部分則改為U，並點選〔Create〕。
 |

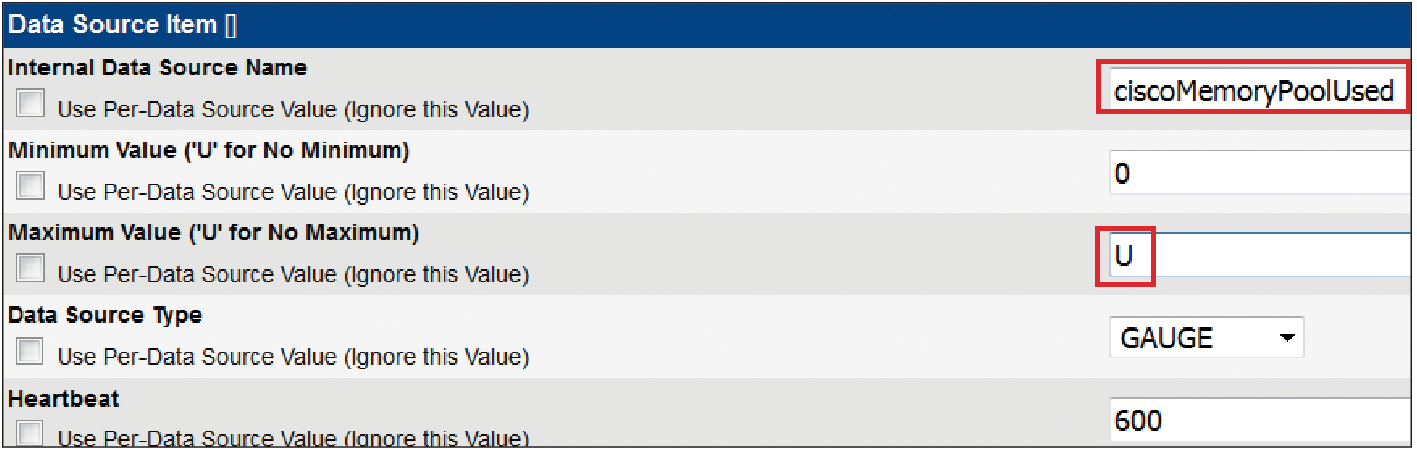

| ▲圖16 建立Data Source Item。 |

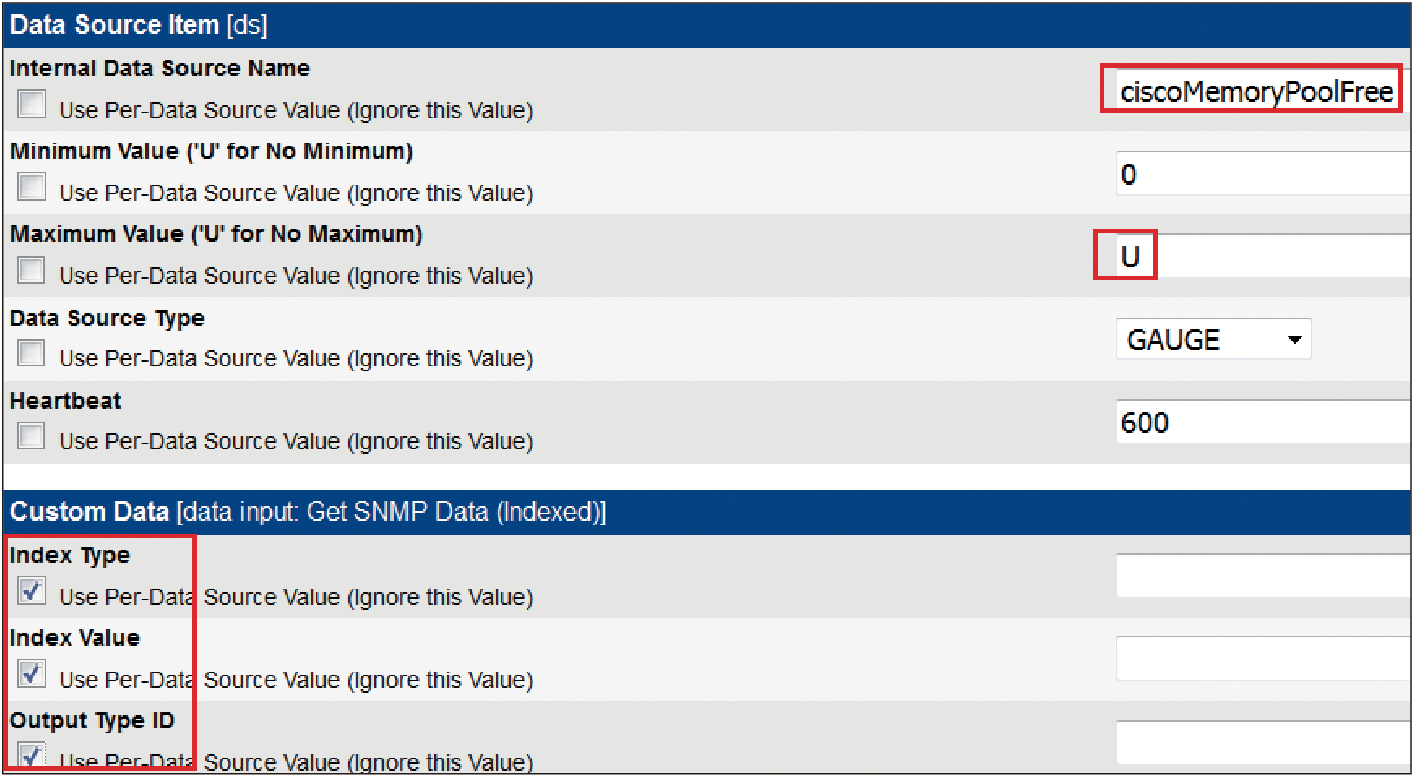

然後，在Data Source Item設定中，再點選〔New〕，新增另一筆。如圖17所示，Internal Data Source Name輸入ciscoMemoryPoolFree，Maximum Value設定改為U。接著修改Custom Data，將Index Type、Index Value及Output Type ID均勾選成User Per-Data Source Value，之後Cacti才會自動連續抓取資料，最後按下〔Save〕按鈕存檔。
 |
| ▲圖17 新增另一筆Data Source Item。 |
最後再確認一次，Data Source Item務必確認有ciscoMemoryPoolUsed及ciscoMemoryPoolFree這兩項，且Maximum Value為U。並且，Custom Data的前三個項次均要打勾。在Cacti中，Data Template所扮演的是從RRD檔取出Data的角色（取出Output），因此需要先行定義其資料名稱、欄位及數值的範圍。
