在Cacti建立設備相關繪圖非常便利，但手動作業有點麻煩，且當大批設備有繪求需求時，將會應接不暇。本文嘗試以SNMP Query Index來建立設備記憶體使用量的繪圖，不必逐一建立，可減輕網管人員的工作負擔。

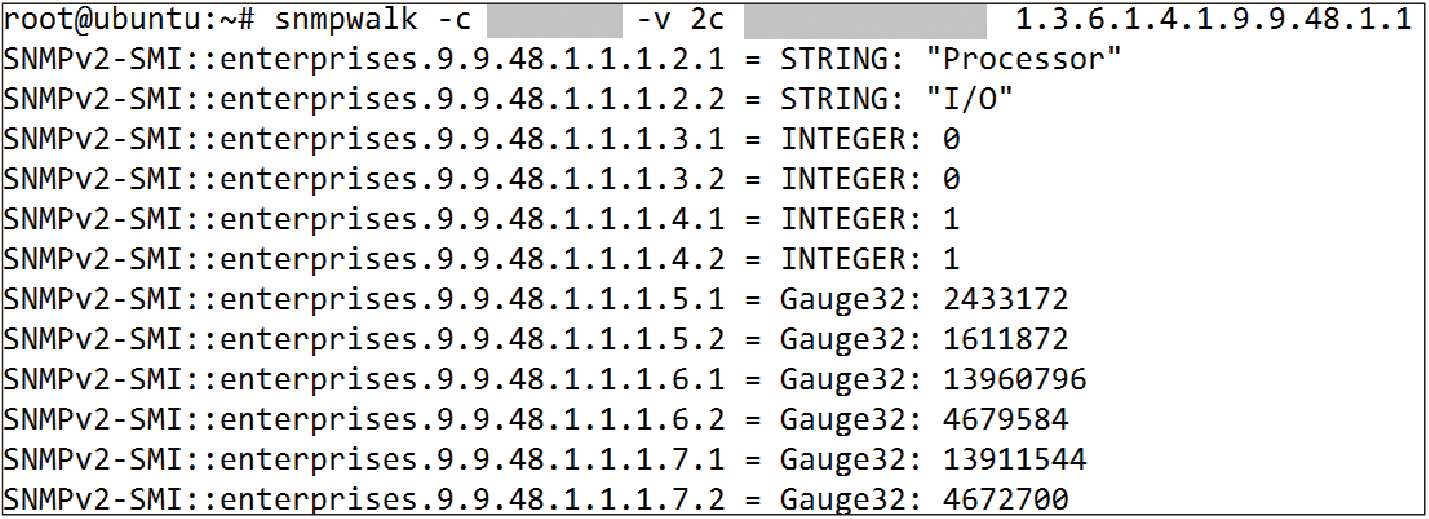

暫時不載入MIB檔，使其輸出OID。在此可以看出，Memory的種類可分為Processor和I/O，推測有兩個Index各為.1及.2。Processor與I/O即為其Description或Name，後面的數值就是針對.1及.2各細項的輸出，符合前述有Index、Input及Output的特性。看來以SNMP Query Index方式進行批次繪圖是可行的，如圖3所示。
 |
| ▲圖3 不載入MIB檔，使其輸出OID。 |
載入MIB檔

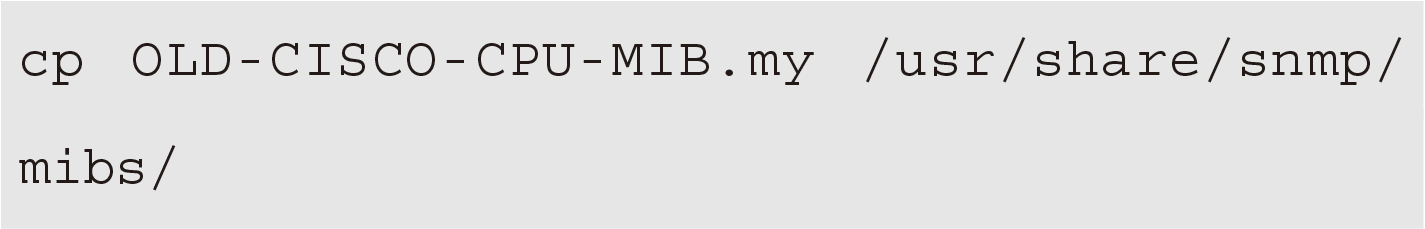

搜尋及下載CISCO-MEMORY-POOL-MIB.my這個MIB檔，並上傳至Server上，接著將其複製到SNMP預設的「mib」目錄中：
此外，也需要SNMPv2-SMI.my和CISCO-SMI.my這兩個檔案，將之一併移入該目錄。

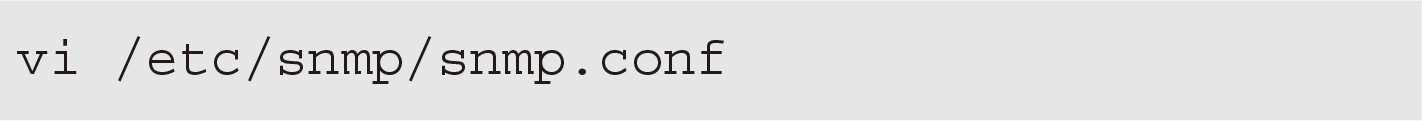

假設目前已在Linux上安裝snmp相關套件，接著編輯snmp的設定檔，該檔案為「/etc」目錄下「snmp」目錄中的snmp.conf：

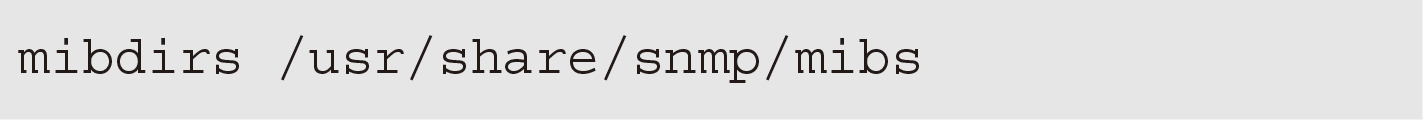

先定義要搜尋mib檔的目錄，以減少其搜尋時間，在此新增mibdirs及其路徑：

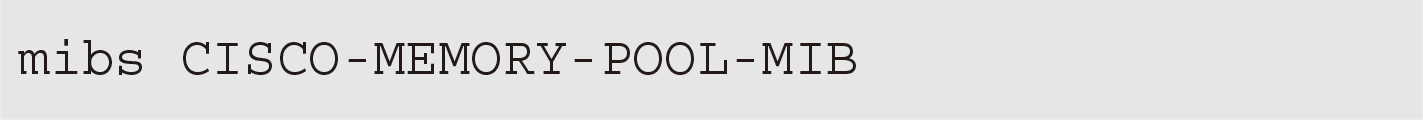

接著在mibs欄位新增CISCO-MEMORY-POOL-MIB這個檔名（無須加上副檔名），其內容如下，並存檔：

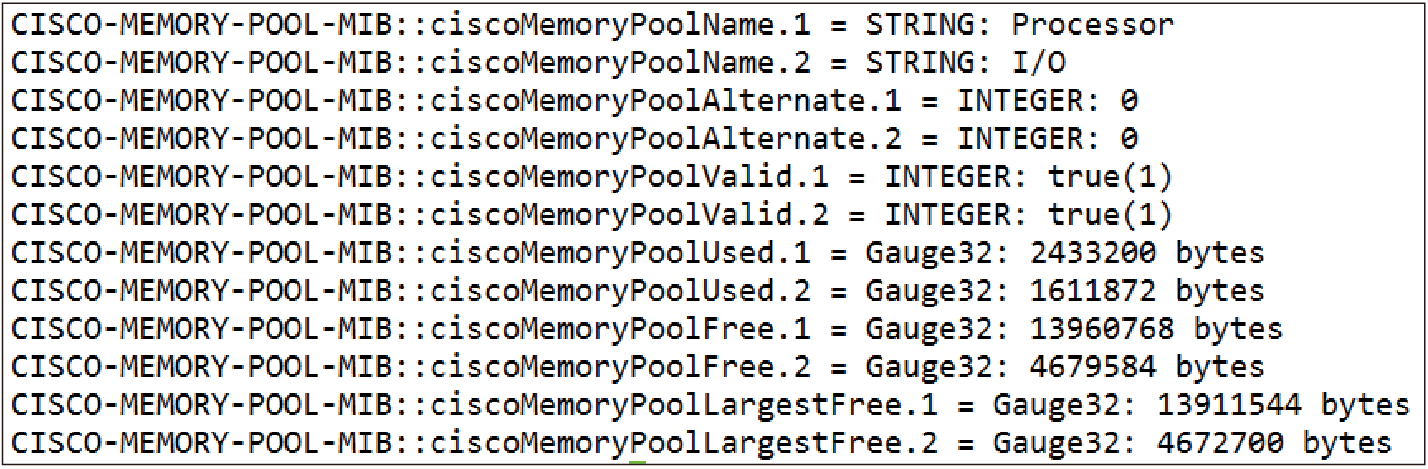

設定完成後，使用snmpwalk指令進行測試，其輸出為可讀性較高的MIB，從中可以輕易看出其數值代表的意義，預計將使用Used和Free來進行批次繪圖功能的驗證。（若執行時有Cannot find module之類的提示，雖不影響操作，但建議將相關檔案補齊），其輸出如圖4所示。
 |
| ▲圖4 使用snmpwalk指令進行測試，輸出可讀性較高的MIB。 |

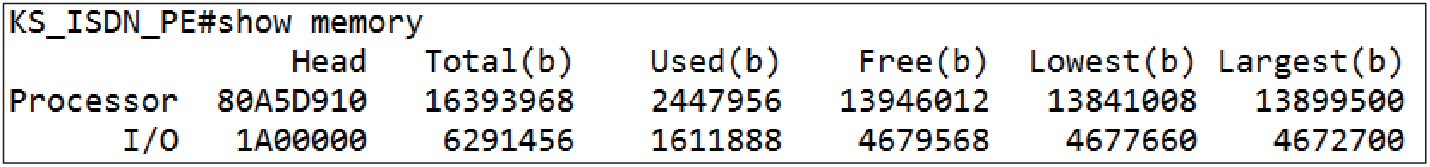

最後登入Cisco Router，使用指令的方式取得其記憶體使用量，驗證與使用SNMP Query取得的數值是否相符，如圖5所示（兩者的數值可能會因時間差而有所不同）。
 |
| ▲ 圖5 取得其記憶體使用量，驗證與使用SNMP Query取得的數值是否相符。 |
至此，確認可透過SNMP取得正確數值，接著編輯XML檔案，讓Cacti可取得Index、輸入及輸出的資訊。
撰寫XML檔
Cacti在Ubuntu預設安裝目錄為「/usr/share/cacti/site」，而使用SNMP進行SNMP Query Index處理的資料夾在「resource/snmp_queries」中。

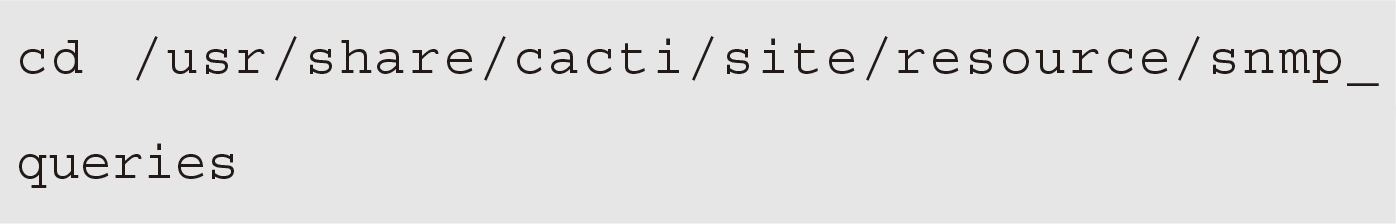

一開始，先切換至該資料夾：

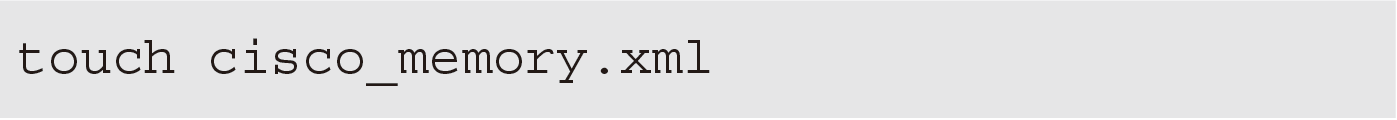

接著，建立名為cisco_memory.xml的檔案：
在此僅做最簡易的設定，詳細說明可參考網頁「http://www.cacti.net/downloads/docs/html/snmp_query_xml.html」的說明。
XML檔以做為開頭，檔案的結尾是。輸入後，依序加入各區段。先加入取得snmp index的區段，設定內容如下：
Name部分請自行規劃，易於識別即可，在此使用Get Cisco Router Memory Pool。index_order_type部分，使用數字做Index，因此使用numeric。

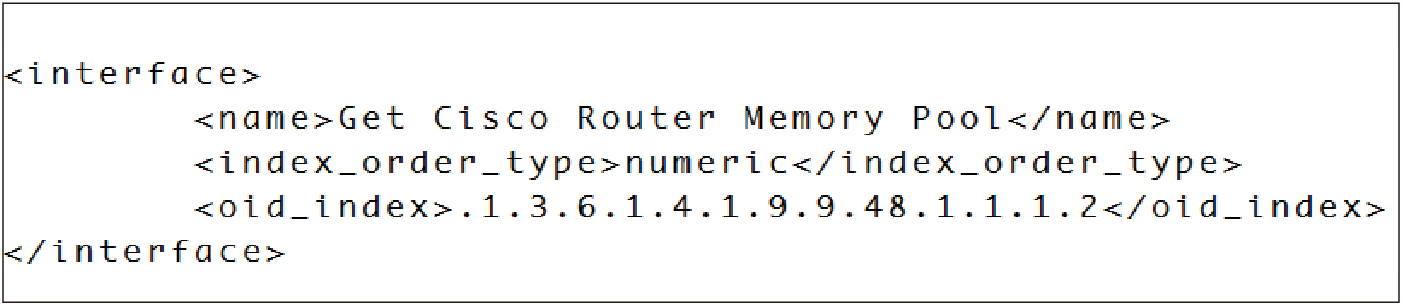

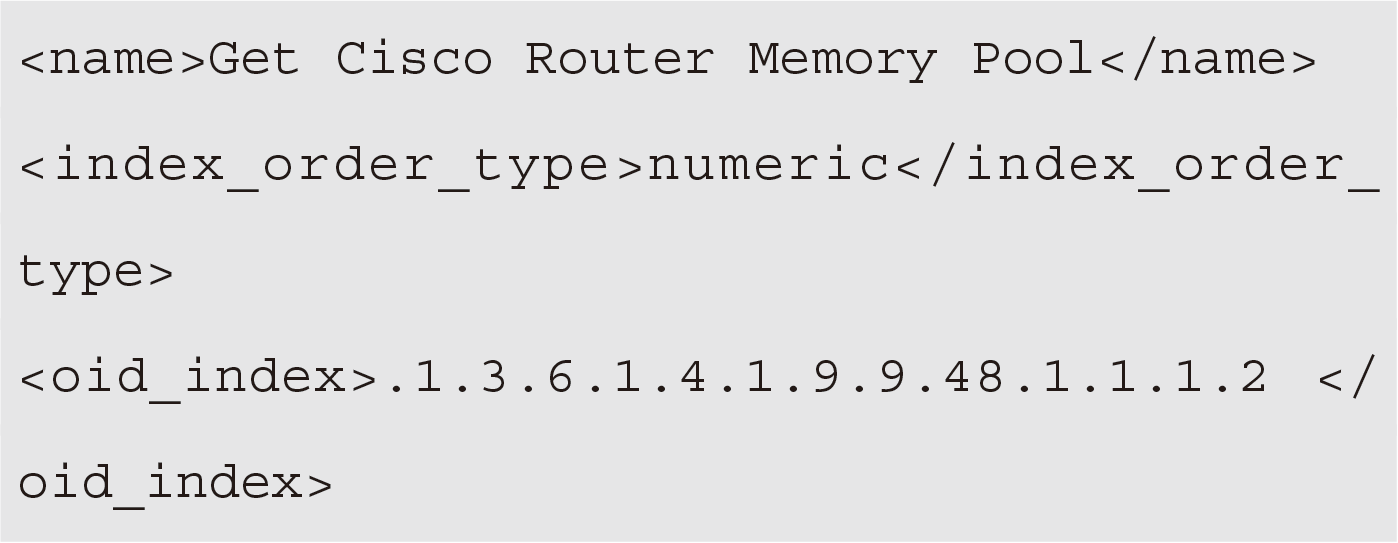

至於oid_index部分，由於Memory Pool Table的目標有Processor及I/O兩個，能夠取得這兩個名稱的OID就可以使用，在此OID使用的是.1.3.6.1.4.1.9.9.48.1.1.1.2，直接輸入即可。至此，設定檔如圖6所示。
 |
| ▲圖6 設定檔案內容。 |
在填入Input及Output之前，必須先加入，在檔案最後的之前要加入。在field之間代表的是XML的輸入和輸出資訊。

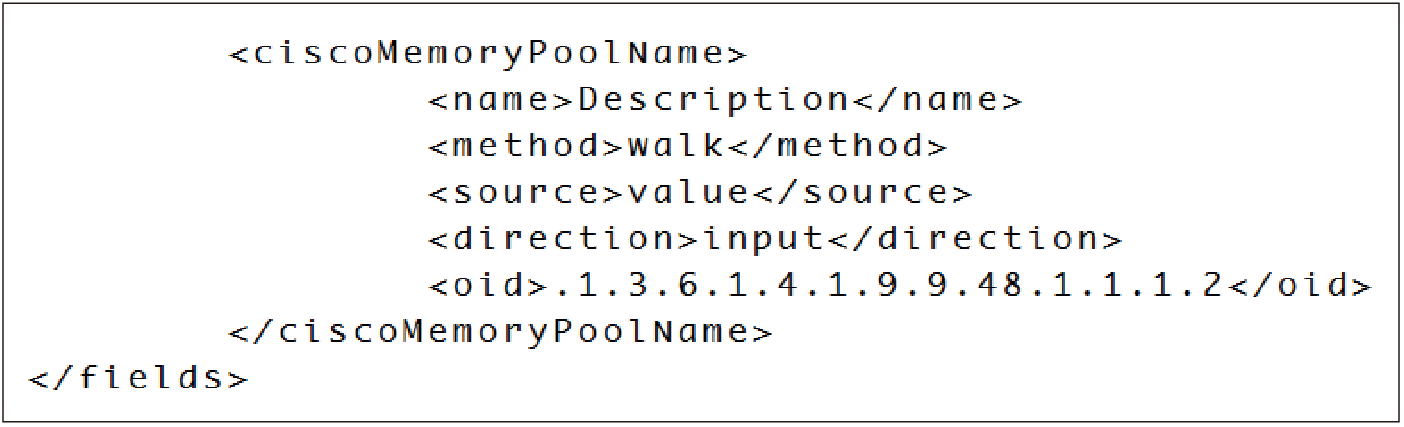

接著，繼續在fields裡面新增Input的部分，要增加的是description，其目的是要讓管理者易於識別。同樣建立易於識別的名稱ciscoMemoryPoolName，名稱為「Description」，Method同樣為「walk」，Source取得的是「value」，以取得其字串，direction同樣為「input」，oid的部分則輸入實際可取得description的「.1.3.6.1.4.1.9.9.48.1.1.1.2」。設定內容如圖7所示（資料放在/fields標籤之前）。
 |
| ▲圖7 放在/fields標籤之前的設定內容。 |

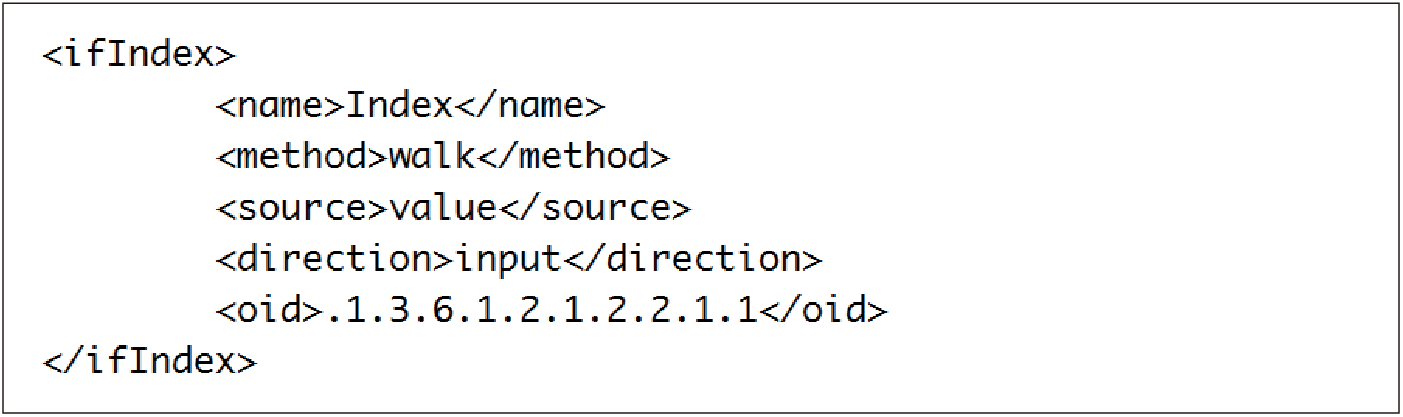

在處理Output之前，先針對Index部分做說明。理論上，Index也是一種Input，必須提供Index的對照供Cacti比對，例如在interface.xml檔案中有一段是Index的Input敘述，圖8僅供參考，請勿加入cisco_memory.xml中。
 |
| ▲圖8 Index部分的設定。 |
它的用意是讓Cacti取得各Index的數值，例如F0/0的Index是.1，再用這個.1來取得其流量，例如ifHCInOctets.1就代表F0/0的Input流量。但並非所有數值均有提供Index作比對。例如，進行Memory Pool的查詢時，並沒有提供對應的Index，因此也無法針對該Index取出所想要的數值。
