前期文章已經介紹了OpenFlow協定中「埠」這個元件，這裡所指的埠不一定是實體的埠，也可能是指軟體的埠，而這篇文章要介紹的則是OpenFlow協定的Pipeline處理方式。

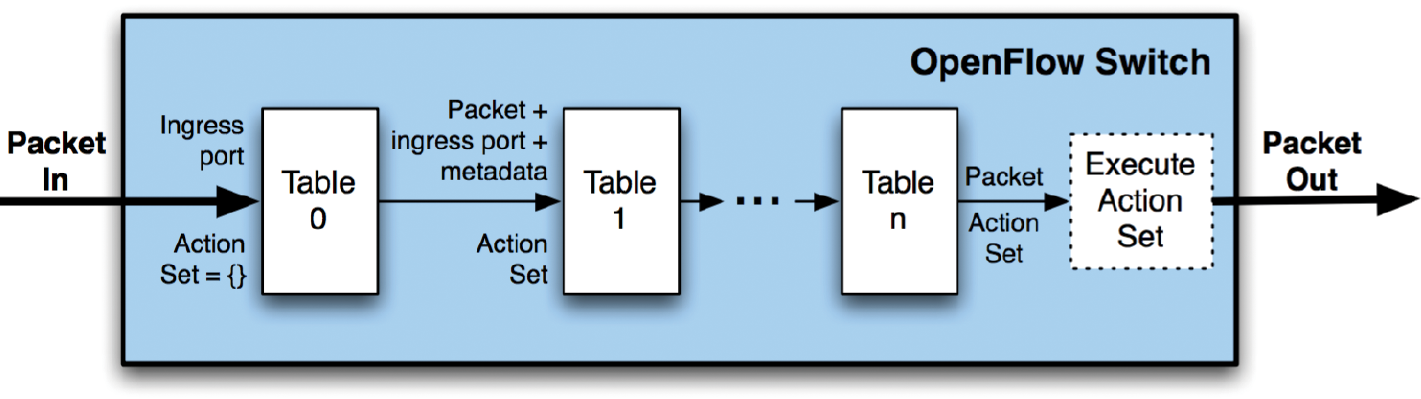

這些Flow Table有從零開始的序號，每個Flow Table都有標號碼，而每個網路封包的Pipeline處理都會從Flow Table 0開始做處理，而整個Pipeline處理流程大略如圖2所示。
 |
| ▲圖2 Pipeline處理流程。 |
Goto指令
如果找到符合規則的Flow Entry，其包含的指令可能會是Goto這樣的動作指令。其代表的意義是要直接跳往指定的Flow Table，這裡必須指明下一個要跳往的Flow Table的編號，但必須要注意的是，這裡只能「往後跳」，不能「往前跳」。
以例子來做說明，如果包含Goto這個Flow Entry是位於Flow Table 0，然後Goto指令希望跳到Flow Table 4，則代表接下來會直接跳過編號為1、2以及3這些Flow Table，直接跳往Flow Table 4繼續尋找符合規則的Flow Entry。
以此來看，應該也很容易想像到，最後一個Flow Table的Flow Entry是不能包含Goto指令的，因為後面已經沒有多餘的Flow Table可以繼續跳了。如果Flow Entry中的指令沒有Goto，大部分的情況就是會包含需要直接的動作，大多都是進行轉發（Forwarding），而此時也代表這個封包的Pipeline過程到此為止。
Table Miss情況
如果在某個Flow Table尋找符合規則的Flow Entry時，都找不到相對應的Flow Entry，這種情況就稱為Table Miss。當發生Table Miss時，會執行原本設定好的Table Miss指定動作，這個設定是每個Flow Table分開的。這樣的動作有可能是要直接丟棄網路封包，或是到另外一個指定的Flow Table繼續Pipeline處理過程，也有可能是送往Controller。關於Table Miss的細節，筆者會在後續的文章中慢慢為各位介紹。
了解Flow Entry內容
接下來，看看Flow Entry的長相。一個Flow Table會包含多個Flow Entry，而一個Flow Entry事實上包含以下這些資料：
1. 比對欄位：這會包含Ingress Port、網路封包的Header，以及可能從上一個Flow Table傳過來的Metadata，最後這個部分可有可無。
2. 優先序：Flow Entry的優先序。
3. 計數器：一旦有相符合的網路封包，這個計數器就會被更新。
4. 執行動作：也就是針對符合比對的網路封包的動作。
5. 逾時時間：這是代表這筆Flow Entry存在的最大逾時時間。
6. Cookie：Controller所使用的資料。
其中最重要的是前面兩個資料，也就是比對欄位和優先序。優先序數值從0開始，數字越小代表優先序越高，所以如果設定某個Flow Entry的優先序為零，而且比對欄位是什麼都通過的話，等於就是把這筆Flow Entry設定為Table-miss Flow Entry。
結語
讀完這篇文章後，相信大家都能夠了解到支援OpenFlow的網路交換機也可以支援非OpenFlow協定的封包，當然這其中有一些切換的設定需要多加注意。而在Pipeline的處理過程中，比對欄位與優先序占了最重要的角色，筆者在這篇文章中闡述了由Goto與Table Miss所產生的多樣化比對方式，有助於了解整個OpenFlow協定運作的精髓。
預計下一篇文章介紹尋求符合條件的Flow Entry詳細過程，這也是Pipeline過程的一部分。前後這幾篇文章，會從比較廣泛的角度開始逐漸往比較深奧的角度前進，筆者會不時地回到比較寬廣的視野，希望讀者在深入了解的過程中不會迷失。
