無類別區隔路由CIDR技術 依需求善用有限IP位址

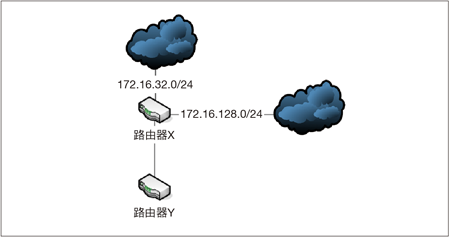

在圖4的網路架構圖中，路由器X連接著兩個子網路，分別是172.16.32.0/24和172.16.128.0/24，如果沒有路由匯總，則路由器X必須把這兩個子網路 中的路由資訊全部傳送給路由器Y，如此一來，一旦這兩個子網路中有任何的改變，則路由器X都必須傳送相對應的路由資訊給路由器Y，這樣不僅增加太多網路負擔，要維護這些資料也是相當麻煩的事情。

▲圖4 網路架構圖4。

如果再仔細看一下這個網路架構圖，可以發現對於路由器Y而言，相當於「路由器X知道如何送到172.16.0.0/16這樣的網路區段」。所以，以後一旦路由器Y收到相當於傳送給172.16.0.0/16這樣的目的地，就可以直接把這樣的封包傳送給路由器X，因為它知道怎麼傳送。把172.16.32.0/24和172.16.128.0/24這兩個子網路路由資訊結合成一筆172.16.0.0/16的路由，就是路由匯總的功能。

Classless的路由協定（像是RIPv2、OSPF、IS-IS以及EIGRP路由協定等等）都有支援路由匯總，當然也支援VLSM，而Classful的路由協定（例如RIPv1和IGRP路由協定）則沒有支援路由匯總，因為已經自動做了相對應的匯總動作。

路由匯總的詳細資訊與運作方式，都被定義在RFC 1518之中（An Architecture for IP Address Allocation with CIDR），可前往查看並研讀。

路由匯總的計算方式

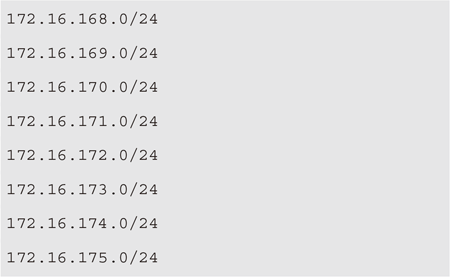

了解路由匯總的目的與運作方式之後，應該就已經大略明白如何計算路由匯總的資料。不過，下面還是用例子來說明一下。假設有個路由器收到以下這些子網路的路由資訊更新：

那麼路由匯總之後的資料應該是如何呢？首先把這些資料轉成二進位：

轉換之後，很容易就可以發現，前面粗體字部分在這八個子網路當中都是一樣的，所以這些相同的部分就是路由匯總之後的結果，也就是：

因為相同的部分有21個數字，所以遮罩就是21。因此，最後路由匯總的結果就是：

現在，應該也能完全了解路由匯總了。接著，來看看多變長度子網路遮罩下的路由匯總又是如何。

多變長度子網路遮罩的路由匯總

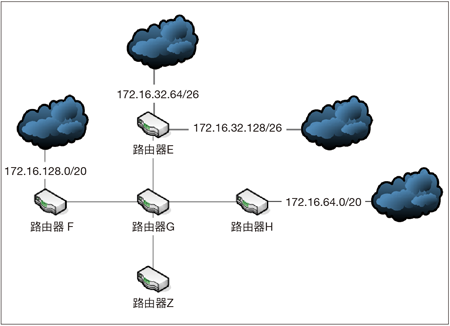

以圖5的網路架構圖為例，為大家說明多變長度子網路遮罩的路由匯總又是如何計算的。

▲ 圖5 網路架構圖5。

假設路由器E、F以及路由器H會把路由資訊傳送給路由器G，然後路由器G會把路由資訊傳送給路由器Z，這裡可以發現，路由器E所連接的子網路遮罩是26，而路由器F和路由器H所連接的子網路遮罩是20，因此這個網路架構是多變長度子網路遮罩。

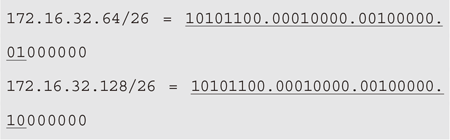

底下來看看如何在這個多變長度子網路遮罩的環境中做到路由匯總。首先，匯總路由器E所連接的子網路，若將路由器E所連接的子網路172.16.32.64/26和172.16.32.128/26轉換成二進位，則如下列所示：

可以發現匯總起來的結果是：

所以，路由器E傳送給路由器G的路由匯總資料是172.16.32.0/24。因此，路由器G會收到的路由資料有：

172.16.128.0/20
172.16.32.0/24
172.16.64.0/20

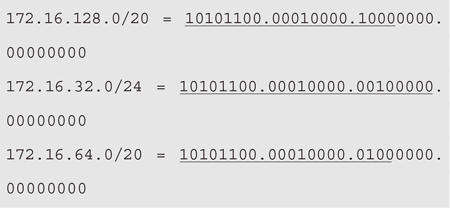

若將這些資料轉換成二進位，則如下列所示：

即使這三筆路由資料各使用不同的子網路遮罩，但從上面的二進位表示法中可以很清楚地發現，相同之處只有最前面的部分，如下所示：
