在網路管理中，各類設備的MAC位址管理一直是很重要卻又非常麻煩的一環。隨著時間的累積，網管人員手邊的資料往往與現況有極大的差異，因此如何有效地管理MAC位址，就成為一個重要的課題。對此，本文將示範如何安裝設定MacTrack，然後使用Cacti來管理MAC位址。
在MAC Address Scanning Function中可以看出目前支援的設備，如表1所示。

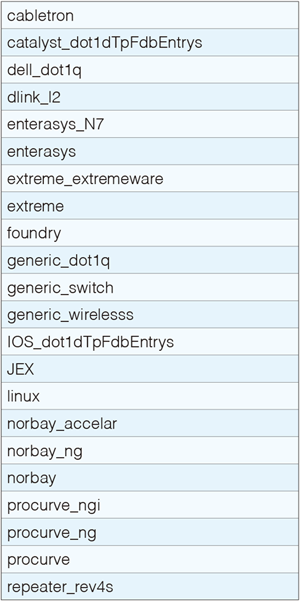

表1 目前支援的設備
MAC Address取得的部分，支援的廠牌及類別非常多，幾乎包含市面上的各大廠牌。此外，如果是比較不知名的廠牌或者不在列表中的廠牌，也可以使用generic_dot1q或generic_switch進行測試。實際以Zyxel的Switch做過測試，使用generic_switch就可以抓到MAC Address的資訊。
IP Address Scanning Function的部分可以看出目前取得ARP的方式，如表2所示。一般來說，使用standard即可。

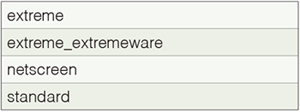

表2 目前取得ARP的方式
執行到這裡，新增設備的部分就已經完成了。接著把MacTrack執行時所需的相關功能一併開啟。
Vendor Macs更新
Vendor MAC是用來辨別設備（網路卡）製造廠商的資訊，在MacTrack的目錄中，有對應的SQL檔可以匯入資料庫，也可以從網頁上取得最新資訊，在此示範如何透過網頁更新。

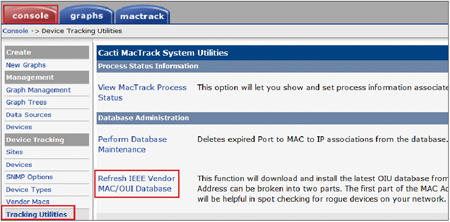

先點選Console畫面裡面的Tracking Utilities，再點選右邊的Refresh IEEE Vendor MAC/OUI Database，如圖11所示。由於檔案很大，更新時間會很久，請耐心等候。
 |
| ▲圖11 更新OUI MAC Database。 |
執行完成之後，就會有回報的訊息，如圖12所示。此時，再點選圖4中的Vendor Macs，就可以看到OUI/MAC的資料。
 |
| ▲圖12 OUI Database成功匯入。 |
更新掃描週期
先點選Console裡面的Settings，再按一下上方的Device Tracking，在Scanning Frequency欄位內，可以更改其掃描的週期，預設是不掃描，為了增加測試的效率，本例將其改成【Every 10 Minutes】，如圖13所示，最後記得要點選Save存檔。
 |
| ▲圖13 更改掃描週期。 |
必須注意的是，這個動作如果不執行的話，將無法取得MAC Address的資訊。
執行手動掃描

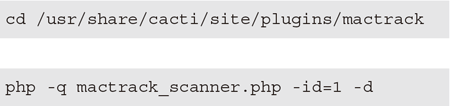

預設的描掃週期都在10分鐘以上，在佈建時無法馬上得知其成效。如果不耐久候，可以使用下列幾個指令，強迫MacTrack馬上進行掃描：
（-d指的是debug mode，可以查看程式執行結果，id=1指的是第一台設備，由於這裡只有一台設備，因此可以確定它的id是1）
（如果有數台設備，可以一次掃描全部）
如果選擇讓MacTrack自動掃描，但MacTrack的頁籤卻一直都沒有更新的資料時，就可以使用上述指令來查看問題點何在。
使用Interfaces功能

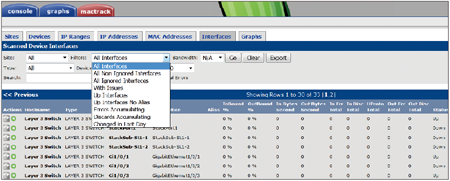

在第一次的掃描結束後，開始介紹MactTack的功能。首先，點選〔mactrack〕頁籤，再點選上方選單的〔Interfaces〕子頁籤，可以查看各個Interface目前的狀態、流量以及有沒有誤碼等資訊。這是非常好用的功能，可以一目了然地知道目前介面的狀態。
後面的Bandwidth欄位，則可簡單地以介面的使用率做排序及篩選。當出現廣播風暴或異常流量時，就能夠迅速得知是從哪個介面流出來的。也可以依照InBound及OutBound做排序，迅速找到流量最大的介面，如圖14所示。
 |
| ▲圖14 檢視Interfaces相關資訊。 |

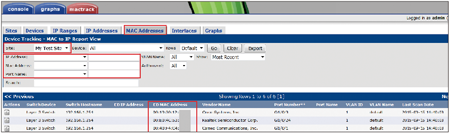

接著看一下MAC Address的部分，同樣可以查到MAC Address的相關資訊，如圖15所示。但要記得，Site的部分要點選剛剛建立的My Test Site，否則會看不到資訊。
 |
| ▲圖15 查看MAC Address相關資訊。 |
從中可以檢視到其MAC Address、Vendor Name、Port Number等相關資訊，此外也提供VLAN ID、VLAN Name、Last Scan Date等資料。在左邊的篩選頁面，也能夠針對IP Address、Mac Address、Port Name使用Matches、Contains、Begin With、Does Not Contain、Does Not Begin With等功能來進行篩選。至於IP和Interface的部分，還可以使用Is Null、Is Not Null來增加其篩選功能。
若將MAC Address的資訊與圖1作比對，可以發現Vendor Name的資訊是與該架構圖相符的，這代表MacTrack能真實地呈現網路拓樸的現況。
結語
MacTrack的功能相當強大，本文先做基本功能的介紹。之後的IP Address管理、MAC Address移動偵測、MAC Address的Authorize和Revoke功能，以及告警機制等，預計在下次的文章進行介紹。
＜本文作者：丁光立，在ISP工作多年。對於Cisco設備較熟悉，除此之外也研究Linux，這幾年慢慢把觸角伸到資安的領域，並會在自己的blog（http://tiserle.blogspot.com/）分享一些實務上的經驗和測試心得。＞
