善用微軟MAP資產管理 主機資訊及負載一目瞭然

雖然伺服器虛擬化環境已經逐漸普及，但許多企業或組織在評估導入伺服器虛擬化環境時，卻可能發生不知如何評估硬體伺服器規則的情況。

比較簡單的評估方式是將現有環境中主機有多少資源加總即可，例如現有20台實體伺服器，每台都有2顆CPU核心及8GB記憶體，那麼屆時便可能會評估2台實體伺服器，每台至少具備20顆CPU核心和80GB以上的記憶體空間。

然而，這樣的評估方式並不客觀也沒有相關數據的佐證，並且可能會造成屆時建立的伺服器虛擬化環境，VM虛擬主機運作效能不如預期。舉例來說，現有的實體伺服器，每台可能是4顆300GB SAS介面1萬轉的硬碟建立RAID-5，但管理人員只評估需要900GB的磁碟空間，卻遺忘了最重要的IOPS的部分。因此，到時候常常會在儲存空間上可以滿足需求，但是IOPS的部分卻嚴重不足，因為若要照樣評估的話（儲存設備至少需要80顆SAS硬碟），那麼儲存設備的預算至少會占掉整體預算的60?80%以上。

此時，管理人員可以透過MAP工具中的效能分析項目，來幫助了解環境中主機的效能需求。預設情況下，MAP工具會持續執行1小時的效能數據收集任務（每5分鐘1次），當然也可以收集更久時間，使得效能數據取樣更加精準。

在MPA工具的效能數據收集中，除了常見的CPU、Memory使用量之外，也包含虛擬化環境中VM虛擬主機效能表現最重要的IOPS數據，不只是整體的IOPS數據使用量，甚至連「讀取（Read）／寫入（Write）」都能幫忙收集，當然網路流量也有收集。簡單來說，它包含了虛擬化環境最需要了解的四大硬體資源，也就是CPU、Memory、Disk I/O、Network。這樣的效能數據收集及分析，相信可以有效幫助管理人員評估屆時伺服器虛擬化環境的硬體資源。

在開始進行之前，因為效能數據收集作業，除了先前提到Windows主機必須啟動「WMI系統服務（TCP Port 135）」之外，還必須依靠「Remote Registry服務（TCP Port 445）」來取得相關資訊。當然，除了系統服務之外，防火牆規則也必須開啟，否則屆時將無法順利收集到主機的效能資訊（圖20）。

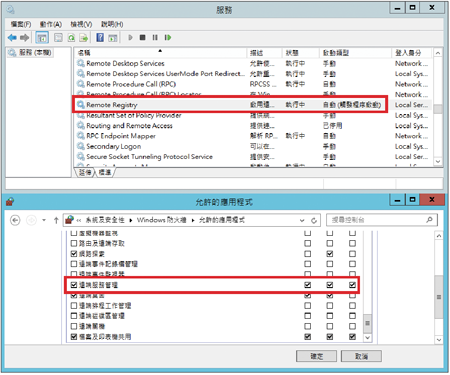

▲圖20 除了WMI之外，還必須開啟Remote Registry服務及防火牆規則。

完成環境中Windows主機的系統服務及防火牆設定後，請在MAP Toolkit操作介面中依序點選「Environment > Performance Metrics > Collect performance data」項目。首先，在效能數據收集的時間上，預設是持續收集1小時，可以依照需求收集較長或較短的時間，實務上建議在每天的工作時間中，至少應收集2?3小時並且持續收集1個月，屆時的效能數據報表內容，比較能協助精準評估主機的工作負載，如圖21所示。

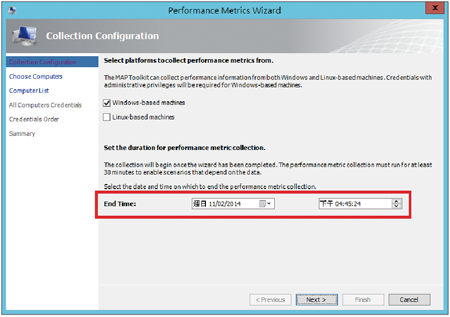

▲圖21 設定效能數據收集時間。

其他組態設定部分，採取與剛才收集主機資訊同樣的操作方式，也就是指定要收集效能數據的主機，以及確認要採用的網域或本機的管理者帳號和密碼即可。之後，MAP主機便「每隔五分鐘」收集一次相關主機的工作負載情況，直到設定的停止時間為止，此實作環境中收集5台主機的工作負載，如圖22所示。

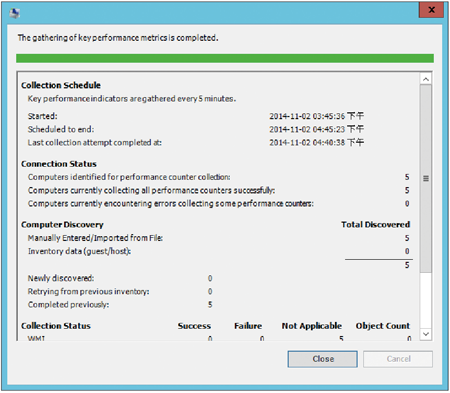

▲圖22 針對5台主機收集效能數據（持續1小時）。

同樣地，主機的效能數據收集完畢之後，按下「Performance Metrics Report」選項，便可以產生效能數據報表，如圖23所示。

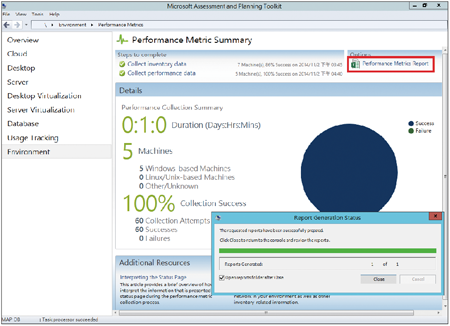

▲圖23 產生主機的效能數據報表。

在報表內容中，可以看到主機名稱、作業系統、CPU型號／時脈／核心、平均／最大CPU使用率、記憶體空間、平均／最大Memory使用率、平均／最大IOPS、讀取／寫入IOPS、網路流量等等（圖24）。相信這樣的效能數據內容，對於管理人員在評估伺服器虛擬化的硬體資源時，將能有效地佐證該台伺服器的工作負載情況，而在預算與硬體資源之間找到最佳的平衡點。

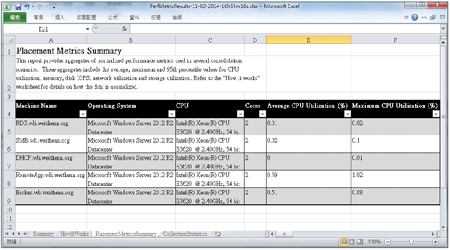

▲圖24 主機的效能數據報表內容，包括四大硬體資源（CPU、Memory、Disk I/O、Network）。

結語

透過本文的介紹及實作，相信讀者對於MAP Toolkit這套免費工具，已經感受到其強大的威力（例如無須安裝代理程式等等）及精準的報表內容（如主機的磁碟工作負載IOPS等等），然而，本文只是牛刀小試MAP Toolkit工具的部分功能而已。

簡單來說，MAP Toolkit工具不僅具備電腦資產管理功能，同時也可以協助評估及分析內部私有雲的部分，除了伺服器虛擬化、桌面虛擬化、資料庫、桌機作業系統升級之外，還能協助評估遷移至Microsoft Azure公有雲的部分。
