想要在網路中達成自動備援和負載平衡功能，部署在伺服器間應用的VRRP以及在Cisco設備常用的HSRP似乎不失為一個好方法，但是它們不是只能做到備援的效果，就是需要額外設定的部分較多。為此，本文介紹Cisco的GLBP技術來百分之百完成這兩項要求。以下將先介紹GLBP，然後以一個簡單的架構來說明GLBP並驗證其效果，然後介紹GLBP與Track機制的結合。最後用Wireshark來剖析GLBP使用哪些協定並且交換哪些資訊。

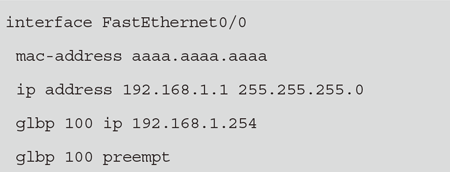

GLBP的設定相當簡單，以下將只針對GLBP相關的設定做說明。首先介紹R1的設定，內容如下：
這裡設定R1的F0/0，其IP為192.168.1.1，在此介面上啟動GLBP，群組為100，其Virtual IP為192.168.1.254（AVG），並設定為Preempt（搶占）模式。這代表若Active介面異常時，Standby介面會搶占為Active。GLBP預設的Priority為100。
Load-balancing的模式有Host-dependent（以Source MAC決定傳送路徑）、Round-robin（以輪流的方式傳遞封包）、Weighted（以加權的方式設定傳送的路徑）等三種。
在此例中，設定的是預設的Priority 100及Load-balancing Round-robin，由於是預設值，因此不會出現在設定中。此外，也指定mac-address，以便之後觀察。

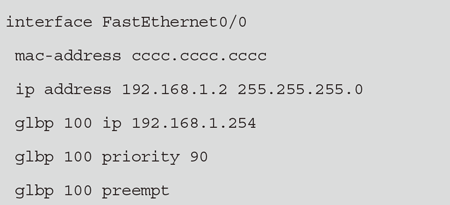

接著介紹R2的設定，實際設定內容如下所示：
R2的設定和R1大同小異，只有調整Priority，從預設的100改為90，這樣在日後查看時較易於辨別。在GLBP中，Priority越大者越優先。在此例中，R1的F0/0 Priority為100，大於R2 F0/0的90，因此R1的F0/0是Active的介面（Interface）。
若兩者的Priority都為100，就會由IP Address較高的192.168.1.2取得Active State。同樣指定mac-address以便觀察。這邊要再特別說明，在同一個Interface上可以設定1,024個群組（Group），讀者可依自己的狀況設定多組GLBP。
設定完成後，將介面拉起（no shutdown），此時可以看到以下的log：
（R1的F0/0，其GLBP group 100的state為Active）
（R1的F0/0，其GLBP group 100的Forwarder 1狀態為Active）
（R2的F0/0，其GLBP的group 100的Forwarder 2狀態為Active）
 |
| ▲圖2 在R1 show glbp f0/0的輸出。 |

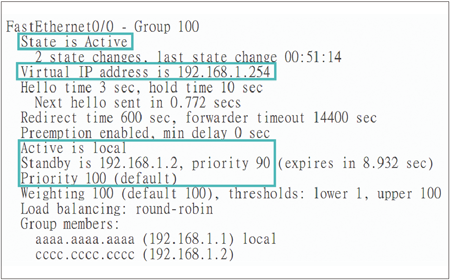

也可以使用「show glbp f0/0」指令查看GLBP的狀態，查看其Group的State是Active或Standby？其Virtual IP Address為何？Active是誰？其Priority多少？Standby是誰？其Priority多大？Group Members有誰？其MAC Address是多少？以及得知前述的Forwarder資訊，如上頁圖2所示。
這裡再解釋一下Forwarder，若兩個介面設定GLBP，則會建立兩個Forwarder。在執行「show glbp f0/0」指令時，可以觀察其Forwarder的狀態。
以R1為例，Forwarder 1的Owner ID是R1的F0/0的MAC Address，Forwarder 2 Own ID是R2的F0/0的MAC Address，如果從R2觀察，也會有相同的結果。
同理可證，若有三個路由器（Router）設定GLBP，則會有三個Forwarder，Owner ID各自為Interface的MAC Address。Forwarder的狀態如圖3所示。
狀態為Active的Forwarder，在傳輸時會透過所屬的實體介面（Owner ID）進行傳輸。
 |

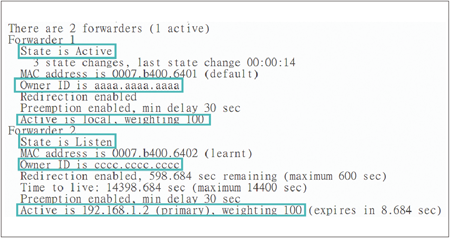

| ▲圖3 從Forwarder的狀態可以看出Forwarder所屬實體介面的MAC Address。 |
在GLBP運作之後，雖然實體接線沒有改變，但是網路架構圖在邏輯上會有所改變，看起來會像圖4一樣。
 |

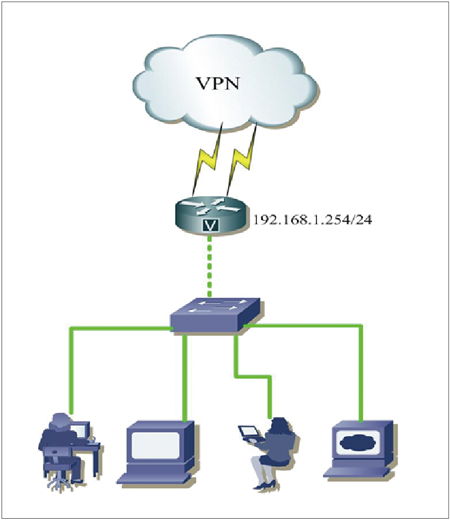

| ▲圖4 GLBP運作後的網路架構圖。 |

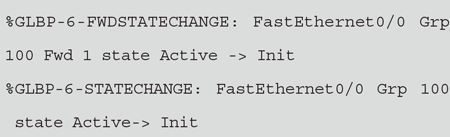

接著做一些簡單的測試，以驗證GLBP是否能自動切換。首先，將R1的F0/0網路線拉掉，此時R1產生如下的log：

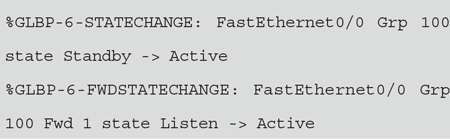

原先為Active的狀態改變為Init。接著，R2 F0/0會自動接手服務：
