以PSK預享密鑰模式 架設site-to-site VPN

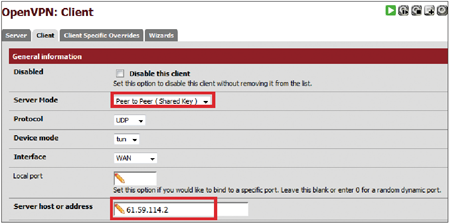

此步驟的目的是建立OpenVPN Client。依序點選VPN，再點選OpenVPN，最後選擇Client，接著點選加號圖示，以新增一組Client。在Server Mode部分，同樣選擇【Peer to Peer（Shared Key）】。

而Server host or address欄位內，輸入pfSense Server的對外IP，例如61.59.114.2，如圖6所示。

▲圖6 設定OpenVPN Client。

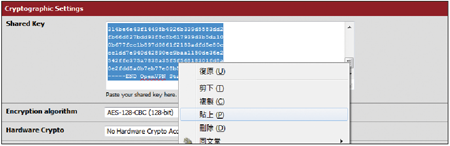

接著設定加密的部分，找到Cryptographic Settings欄位。在Shared Key部分，Automatically generate a shared key預設為勾選狀態，取消其勾選，就會出現可以貼上Key的欄位。接著，將剛剛準備好的Server Key貼上，如圖7所示。

▲圖7 貼上Server key。

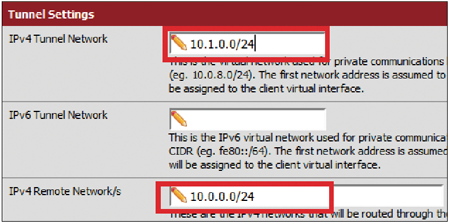

最後是Tunnel Settings的設定，在IPv4 Tunnel Network內，輸入與Server端相同的10.1.0.0/24。而IPv4 Remote Networks的設定，則輸入Server端的10.0.0.0/24，如圖8所示。

▲圖8 Client端Tunnel設定。

pfSense相關設定：Firewall設定

緊接著設定Server和Client的防火牆，將OpenVPN相關的封包予以放行，如此一來，OpenVPN的封包才能通過。Server與Client的設定方式相同，因此就以Server端進行示範。

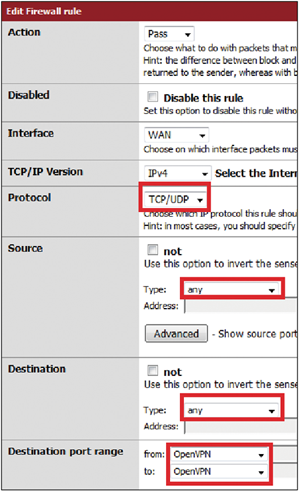

首先選擇Firewall，再指定Rules，接著選擇WAN，並點選加號圖示，新增一筆設定。在Protocol的部分選擇【TCP/UDP】，而Source及Destination的設定都選擇【any】。然後，將Destination port range的from及to部分都指定成【OpenVPN】，最後點選〔Save〕存檔，如圖9所示。存檔後，記得要Apply Change。

▲圖9 Firwall WAN rules設定。

剛剛已完成WAN端的Firewall Rules的設定，接著設定OpenVPN的部分。先選擇Firewall，再來指定Rules，接著選擇OpenVPN，並點選加號圖示，新增一筆設定。

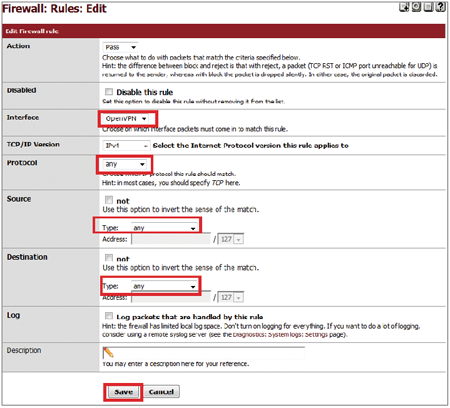

首先是Interface的設定，使用預設值：OpenVPN，而Protocol部分選擇【any】， Source與Destination的Type的部分也選擇【any】，最後按下〔Save〕存檔，並Apply Changes，如圖10所示。

▲圖10 Firewall OpenVPN Rules設定。

同樣地，也在Client端完成相同設定。接著，進行OpenVPN狀態的確認。

pfSense相關設定：OpenVPN狀態確認

先在Client端檢查OpenVPN的狀態。先選擇Status，再選擇OpenVPN，可以看到Client端的狀態，如圖11所示。

▲圖11 OpenVPN Client狀態。

觀察其輸出結果，Status的設定是up，而Virtual Addr座落在先前設定的10.1.0.0/24中，Remote Host也是先前設定的Server IP：61.59.114.2，這代表VPN連線已成功建立了。

接著，同樣確認Server端的OpenVPN之Status。選擇Status後，再選擇OpenVPN，就可以看到Server端的狀態，如圖12所示。

▲圖12 OpenVPN Server狀態。

其Status同樣是up，在Virtual Addr的部分同樣座落在10.1.0.0/24中，而Remote Host為61.59.114.3。先前設定Server時並未指定Remote Host IP，但pfSense已自己取得了。

這結果代表Server端並不需要指定Client IP，而是當Client端在發起建立連線時，由Server端所自動取得的。
