實戰Raspberry Pi第三回架設兩站間SSL VPN

2015-09-10

丁光立

之前文章已經介紹過如何透過OpenWRT來建立Remote Access SSL VPN。本文將進一步介紹如何透過OpenWRT建立Site to Site的SSL VPN，並且會分別介紹如何在CLI介面及GUI介面中建立SSL VPN。

按下〔更多資訊〕按鈕，就會出現憑證資訊的視窗。緊接著按下〔檢視憑證〕按鈕，如圖8所示。

▲圖8 檢視憑證。

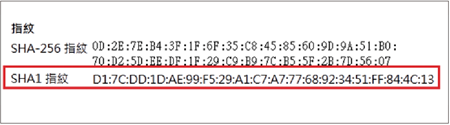

接著就可以看到憑證的相關訊息，在頁面的下方，就有需要的SHA1指紋，如圖9所示。

▲圖9 SHA1指紋內容。

將之複製下來後，將裡面的冒號（：）予以刪除，再貼回到圖4的VPN Server’s certificate SHA1 hash欄位內，並且按下〔Save〕進行儲存。

至此，使用帳號密碼認證的部分已經完成了，接著進行連線。回到Network → Interfaces，找到VPN的介面，並按下〔Connect〕按鈕，如圖10所示。

▲圖10 進行VPN連線。

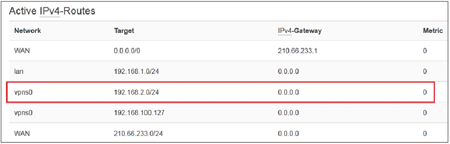

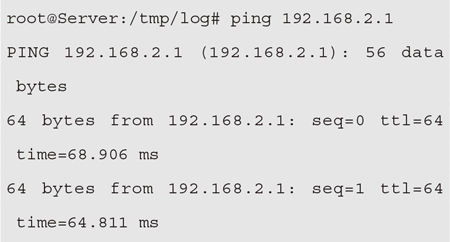

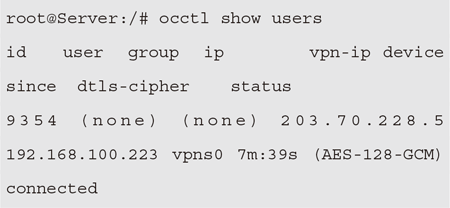

連線建立後，可以至Server端進行連線驗證，並確認192.168.2.1可以連線，因此可以確認SSL VPN連線確實成功建立：

接著，要著手進行憑證的部分。Server端的設定，記得修改「/etc/ocserv/ocserv.conf.template」，從「auth = "|AUTH|"」改成「auth = "certificate"」，如果「ca-cert = /etc/ocserv/ca.pem」前方有#號，記得要刪除，並且存檔後重啟ocserv daemon（使用者憑證核發的部分，筆者於網管人八月號「樹莓派SSL VPN二部曲，捨棄密碼改用憑證更安全」一文已做介紹）。

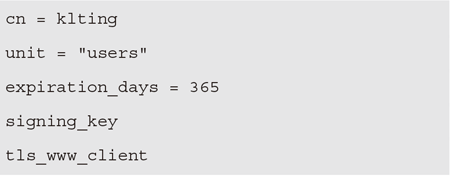

為了便於讀者參考，以下是簡單的操作說明。首先，建立一個用戶的template檔，將其存放在「/etc/ocserv」目錄中，並命名為user.tmpl，其內容如下（這個檔案遵循X.509的格式）：

這裡的cn = klting是刻意安排的設計，以便之後可以帶出Reverse Route，請自行代換為欲使用的使用者代碼。

接著要產生使用者的憑證檔，其檔名為user-cert.pem，並建立存放金鑰的user-key.pem這兩個檔案。以下為操作步驟：

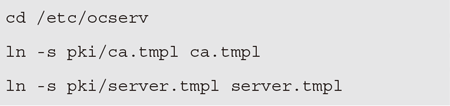

隨即將CA及Server的template建立link至此目錄，以便之後產生使用者憑證時使用。

然後，建立user-key.pem檔案用以存放使用者的金鑰：

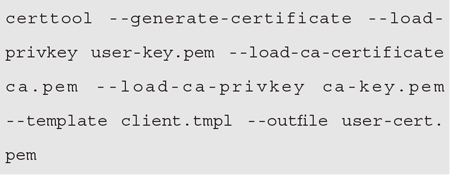

產生金鑰檔之後，著手製作使用者的憑證檔user-cert.pem：

產生使用者憑證檔之後，先按下〔Stop〕按鈕，將Client端的VPN連線中斷。

接著點選Advanced Settings，會有User certificate (PEM encoded)、User key (PEM encoded)和CA certificate等幾個欄位需要填寫。其中CA certificate欄位可以不填寫，OpenWRT會在第一次進行連線時，從Server端取得後自行填入。

接著，依序將User certificate及User key填入，所對應的Server端檔案是user-cert.pem及user-key.pem，必須將Server端所核發的使用者相關憑證及金鑰檔內容填入。在填入時，有些人可能會覺得很奇怪，因為User key的格式與User Cert完全不同，但不需要懷疑，逕行貼入即可。

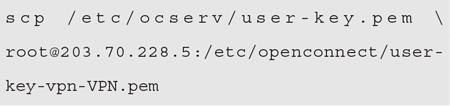

如果User Key的檔案太長不好貼入的話，可以使用scp將Server端的User Key檔直接複製到Client端的「/etc/openconnect/user-key-vpn-VPN.pem」即可，指令如下：
