CA身份驗證結合TLS加密架設更安全的兩站間VPN

2015-01-28

丁光立

本文將繼續介紹如何在開源軟體pfSense上使用OpenVPN套件來建立Site-to-Site VPN（在兩部設備之間建立VPN連線），讓pfSense下的電腦都能輕易地透過VPN連線取得遠端的資源，而無須個別進行連線的動作。

pfSense相關設定：OpenVPN Client

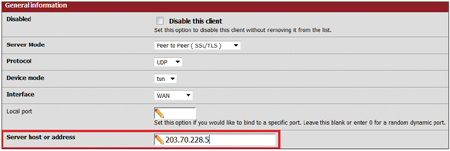

這個步驟的目的是為了建立OpenVPN Client。先在Client端先點選VPN，再點選OpenVPN以及選擇Client，接著點選加號圖示，以新增一組Client。在Sever host or address欄位內，輸入Server端的WAN IP：203.70.228.5，如圖13所示。

▲圖13 設定OpenVPN Client的Server host or address。

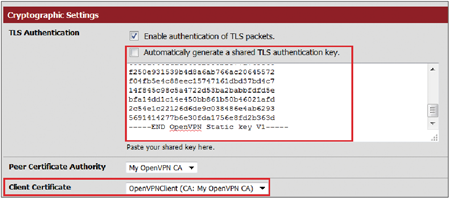

接著將Automaticaly generate a shared TLS authentication key的勾選取消，並貼上之前所備份的Server端TLS Key。Client Certificate的部分，請選擇先前匯入的OpenVPNClient（CA: My OpenVPN CA），如圖14所示。

▲圖14 貼上TLS key並設定Client Certificate。

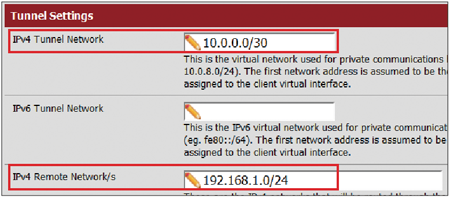

然後是Tunnel的設定，先在IPv4 Tunnel Network欄位填入與建立OpenVPN Server時相同的10.0.0.0/30，之後的IPv4 Remote Network/s部分填入Server的LAN IP網段：192.168.1.0/24，如圖15所示。

▲圖15 設定Tunnel網段。

pfSense相關設定：Firewall相關設定

在此階段將設定防火牆的規則，讓WAN介面可以接受OpenVPN的封包，並且將透過OpenVPN邏輯介面傳送的封包予以放行。

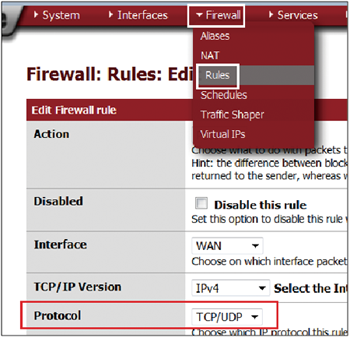

先點選Firewall選單裡面的Rules，並點選WAN，以及點選最上面的〔+〕號，新增一筆規則。而Protocol的設定，選擇下拉式選單內的TCP/UDP，如圖16所示。

▲圖16 設定WAN介面Firewall Rule。

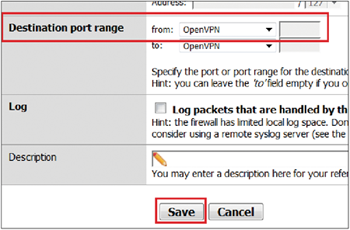

接著，在Destination port range from部分選擇OpenVPN（to會自己變成OpenVPN），並按下〔Save〕按鈕存檔，如圖17所示。

▲圖17 設定Destination port range並存檔。

再點選上方選單的OpenVPN，並點選〔+〕號以新增一筆規則。接著找到Protocol部分，選擇下拉選單內的any，並按下〔Save〕按鈕進行存檔，如圖18所示。

▲圖18 設定OpenVPN Firewall Rule。

pfSense相關檢查：OpenVPN status

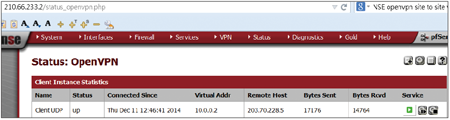

此時分別在Client和Server確認OpenVPN目前的狀態。在Client端點選Status裡面的OpenVPN，就可以看到相關的資訊，包含目前的狀態為up、連線建立的時間，以及虛擬IP和遠端IP等資訊。右上角的〔+〕號可以用來建立其他Server及Client，〔+〕號右邊的第二個像文件一樣的圖示，則可用來查看OpenVPN的Log，另外也可使用Status裡面的System Logs來加以查看，此功能在除錯上有很大的幫助，畫面擷圖如圖19所示。

▲圖19 查看Client端OpenVPN建立的狀態。

同樣地，在Server端亦可以查看OpenVPN建立的狀態。在Service右方的按鈕可以停止或重啟OpenVPN Service，如圖20所示。虛擬IP的部分，就如同之前建立Tunnel時設定的10.0.0.0/30，同時也可以看到遠端的IP為何。

▲圖20 查看Server端OpenVPN建立的狀態。

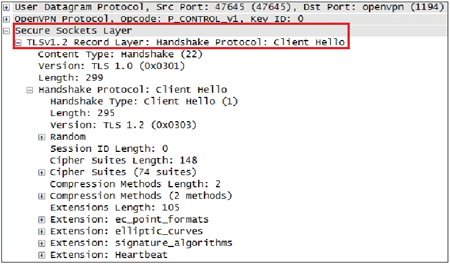

OpenVPN成果驗證

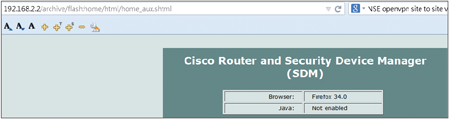

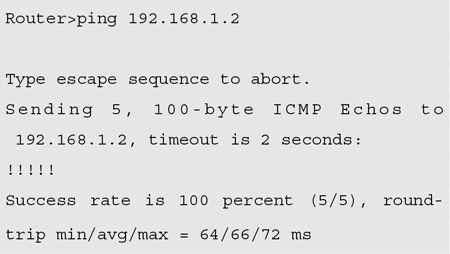

先在Client端準備了一台Cisco Router，並開啟其Web功能。再從Server端的電腦連入，測試能否開啟其網頁，驗證結果如圖21所示。透過192.168.2.2這個內部IP來進行連結，並且可以正常開啟其網頁。接著，telnet進入192.168.2.2，再ping回Server端的192.168.1.2，確認Client也可以連線至Server端的電腦，如下所示：
