這裡將介紹NSX SD-WAN的細部技術，先從最基本的開始，認識NSX SD-WAN的四個主要組件Edge、Controller、Gateway以及Orchestrator，了解它們個別所擔任的角色，然後透過六個場景的說明來解釋構件如何運作，最終依照實際案例以三個步驟來依序部署Edge實體設備。
1. 找一台桌機或筆電，並且打開前述的Activation Email和瀏覽器。
2. 在這台桌機或筆電上，用網路線接往Edge上的任一個LAN接口，或是打開Wi-Fi連往類似「velocloud-XYC」名稱的無線基地台。
3. 於瀏覽器上，點擊步驟1內的鏈結。由鏈結內可以看到，會連往192.168.2.1 （Velocloud Edge尚未配置時的預設LAN IP）。此時，Office Admin在瀏覽器上會看到所要啟用Edge的畫面，並且同時也出現了步驟1網管所申請到的Activation Key。

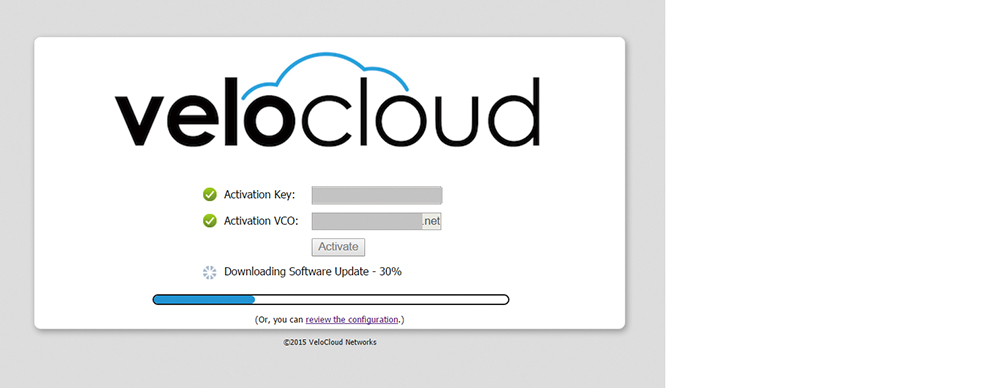

按下Activate後，Edge設備就會自動往VCO連接，並且由VCO開始抓取對應到這台設備的配置（Profile），相關畫面類似圖14所示。然後，設備就可以使用了。Edge設備由雲端（Orchestrator/Controller）抓取完配置與更新後，外點的用戶就能夠透過Edge的線路往資料中心，或是往Internet、SaaS、企業的資料中心進行連接。
 |
| ▲圖14 開始由VCO開始抓取對應到這台設備的配置。 |
外點端的LAN網段等配置，是由網路管理者在Orchestrator上進行配置的。用戶設備無論透過有線交換器或是無線網路，就都可以連往Velocloud Edge來進行網路連線。
講Zero-Touch，網路管理者從頭到尾完全不用到點，可能是有點極端。但在上面的說明應該可以讓大家看到，Velocloud外點的設備部署，基本上算是很單純的。
除了網路管理者可以直接在中心端進行安裝管理維運外，這樣的管理機制還有下列好處：
‧網路管理者不用在資料中心端先拿到設備，先預做配置。
‧即使設備在運送過程中遺失或被沒收，也沒有配置或密碼洩漏的問題（運送過程中是無配置的）。
‧沒有規定那台設備（那個序號）一定要運送到那個Site使用。
‧網路團隊不須要去記住每一個Site那條線是接到那個接口上等等這些瑣碎的配置。
‧如果外點設備硬體失效了，只要更換一台全新的設備，就能夠快速回復運作（Edge也有兩台HA的機制設計，如果客戶需要的話）。
針對NSX SD-WAN方案內的主要構件簡介如上所述，大家會發現，這裡提到了好多次在Edge與Edge，或是Edge對Gateway間，Velocloud會建立「優化的DMPO通道」，並藉由這些通道達成應用品質的最佳化。
接下來，後面的文章就要開始討論NSX SD-WAN方案內的核心技術DMPO（Dynamic Multi-Path Optimization），請大家拭目以待。
＜本文作者：饒康立，VMware資深技術顧問，主要負責VMware NSX產品線，持有VCIX-NV、VCAP-DTD、CCIE、CISSP等證照，目前致力於網路虛擬化、軟體定義網路暨分散式安全防護技術方案的介紹與推廣。＞
