輕鬆做好流量管理—Cacti（下）

2013-01-03

丁光立

上期介紹了Cacti，並且也針對安裝和設定做了相關說明。此外，還解釋Cacti如何建立RRD檔、如何更新RRD檔以及怎樣繪圖。本期將介紹如何直接套用別人建立的Template，並且使用Cacti建立一部新設備，打造監控機制。

在此，筆者刻意輸入location及contact，待會兒Cacti抓取時也會看到這些資訊，以便進行驗證。

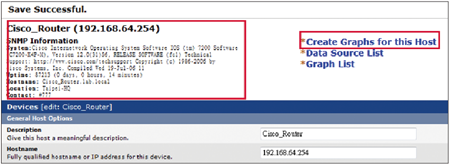

在按下〔Create〕後，Cacti會將它透過SNMP抓取的設備資訊列出在左上角（圖4），在這裡可以看出剛剛筆者建立的location和contact資訊。確認無誤後（與Router設定作比對），按下右上角的「Create Graphs for this Host」。

▲圖4 確認Device資訊。

點選「Create Graphs for this Host」後，Cacti會列出目前可以抓取及監控的資料，至於能抓取哪些資料，就要看之前匯入的Template中有定義哪些Graph Template。

以Cisco 7200為例，Template的作者除了常見的流量圖外，還提供CPU Usage、Memory Usage、Temperature等資料。不同的作者所提供的Graph Template可能有所不同，讀者不妨多方嘗試，選擇最適合自己設備的Template。

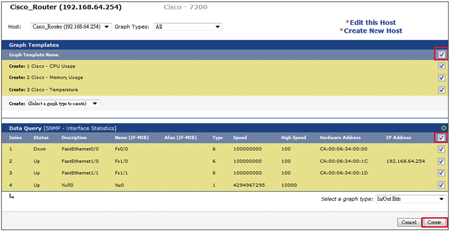

圖5是Cisco 7200所能抓取的資料，勾選Graph Templates右方的核取方塊，以及Data Query [SNMP - Interface Statistics]右方的核取方塊（以方框標示），這樣一來，所有的項次都會被點選（被勾選的項次會自動以黃色表示）。接著，按下右下角的〔Create〕按鈕。

▲圖5 建立監控資料。

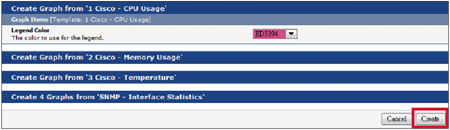

之後，Cacti會要求使用者自行定義Legend Color，本例採用預設的淡紅色，然後按下右下角的〔Create〕按鈕。Legend Color指的是這個圖形要用什麼顏色來繪製，介面如圖6所示。

▲圖6 完成圖形繪製。

此功能為該Template作者在設計時允許使用者自行定義，其他Template不一定會採取這種設定方式，可能會由作者直接定義顏色，本例中的Memory Usage和Temperature就是不能自行選擇顏色的例子。

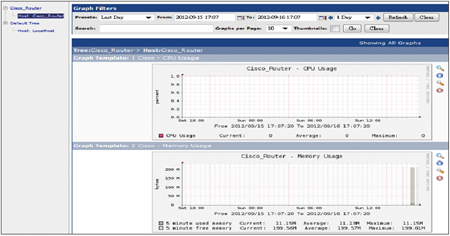

在完成圖形的繪製後，要把圖形掛到Cacti，才能查看該圖形。要在Cacti內把圖掛上去有兩個方法，一個是直接將這個Host的圖形掛在既有的Default Tree，另一個方法是建立一棵新的樹（Tree），再把這個Host的圖形掛在這棵新的Tree上。在此，示範如何建立一棵新的Tree，並且將剛建好的Host圖形掛到該Tree。

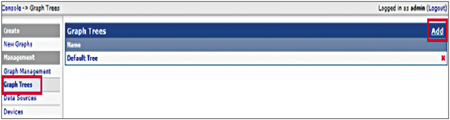

先選擇左邊選單中Management中的Graph Trees，再按下右上角的〔Add〕按鈕，如圖7所示。

▲圖7 建立一棵New Tree。

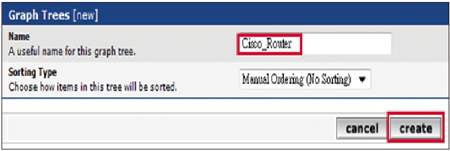

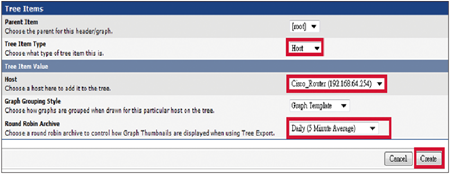

接著，輸入這個Tree的資訊。在Name欄位內輸入「Cisco_Router」。而Sorting Type部分，採用預設的【Manual Ordering (No Sorting)】即可。讀者可依自己的需要進行調整，在此可以依字元、自然或數字排序。之後，按下右下角的〔Create〕按鈕，建立這個新Tree（圖8）。
