本文將示範如何讓VMware vSphere ESXi 5.1來擔任iSCSI Initiator角色，並透過MPIO機制讓多片實體網路卡同時連接iSCSI Target儲存設備，完成這些設定後，平時就會把傳輸流量「負載平衡」到多片網路卡，若發生如網路卡損壞等意外時，也將提供「容錯移轉」功能。

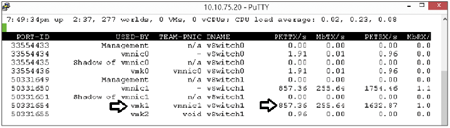

接著，回到SSH Client視窗查看vmnic1，發現已經自動進行容錯移轉機制接手原有的傳輸流量（vmnic2網路卡消失），如圖16所示。
 |
| ▲圖16 vmnic1自動進行容錯移轉機制接手流量。 |
測試Round Robin負載平衡機制

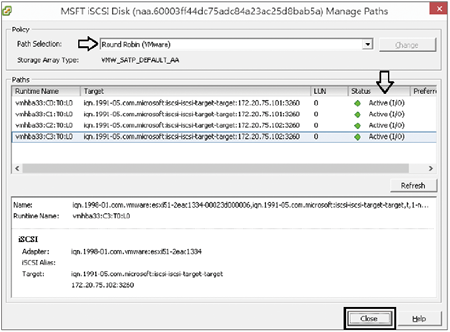

將原先連接vmnic2網路卡上的網路線接回後，由於MPIO機制預設採用的路徑機制為「Fixed」，請於VMware vSphere Client操作介面中依序點選「Configuration > Storage Adapters > vmhba33 > Devices > Manage Paths」，並在Path Selection下拉式選單中選擇【Round Robin】項目，再按下〔Change〕按鈕，即可將MPIO路徑機制改為Round Robin，而每條路徑的狀態列都會變更為「Active（I/O）」，如圖17所示。
 |
| ▲圖17 變更MPIO路徑機制為Round Robin。 |

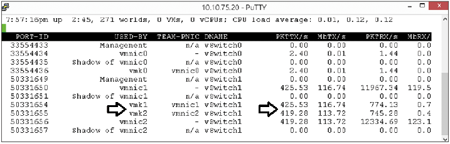

接著，運用同樣的測試方式，可以看到傳輸的流量自動平均分配到vmnic1、vmnic2當中，達成流量負載平衡機制。當然，若有任何一條路徑發生災難斷線，也不會影響到其他條路徑的流量傳輸（圖18）。
 |
| ▲圖18 MPIO路徑機制Round Robin流量自動平均分配。 |
結語
iSCSI儲存設備因為具備「資料區塊等級（Block Level）」，並且可以使用乙太網路進行流量傳輸（IP-SAN），因此所建置出來的運作環境與光纖通道（FC-SAN）相比之下，不但低廉許多卻又不失高效穩定的特性。
同時透過MPIO多重路徑機制的幫助，即便是1Gbps的網路運作環境，只要iSCSI儲存設備端與iSCSI Initiator端主機配置具備多個網路卡Port，不但平時可以達成流量負載平衡，當災難發生時也具備容錯移轉機制。更甚者，若採用的是10Gbps的網路環境，還能搭建出不亞於光纖通道的流量傳輸環境。
值得一提的是，一般使用者常常因為VMware vSphere ESXi具備NIC Teaming機制，而會不經意地使用NIC Teaming機制來連結iSCSI Target儲存資源，造成儲存於iSCSI Target上的VM虛擬主機運作不順。這是因為NIC Teaming機制設計為運用於「File Level」類型的儲存設備存取之用（如NAS/NFS），因此拿來存取Block Level的iSCSI Target時，當然就會發生問題或異常現象。
因此讀者只要參考本篇實作，為VMware vSphere ESXi主機設定MPIO多重路徑機制，便可以針對像iSCSI Target這種Block Level設計的儲存設備達到流量最佳化，並且具備負載平衡及容錯移轉的傳輸高可用性機制。
