NSX邏輯路由器轉送機制 有效優化資料中心內路徑

這是與實體網路很不同的地方。實體網路裡，每一個路由器上的Ethernet介面應該都有不同的MAC Address，但在虛擬Ethernet環境裡，在每個虛擬機器連結到LDR時，虛機的MAC與LDR（Hypervisor內）之間的Ethernet網段沒有其他的機器，不會有兩個以上的Gateway，因此LDR上的介面MAC Address都設成一樣，也沒有什麼問題，而這個MAC Address稱做vMAC。

其中，還要注意的是：

·LDR接取不同邏輯交換器的介面MAC Address都是同樣的vMAC。

·事實上，分布在不同Host上的LDR Kernel Module，提供給同一個邏輯交換器的Gateway MAC Address也都是同樣的vMAC。

所以，當VM在不同Host的邏輯交換器上飄來飄去時（如vMotion、DRS、HA等等），不會因為身在不同的Host，由不同Host上的LDR Kernel Module處理Routing，結果Gateway的MAC Address就要一直改變。

第二個例子是兩個不同網段的VM位在不同的伺服器上，如圖5所示。

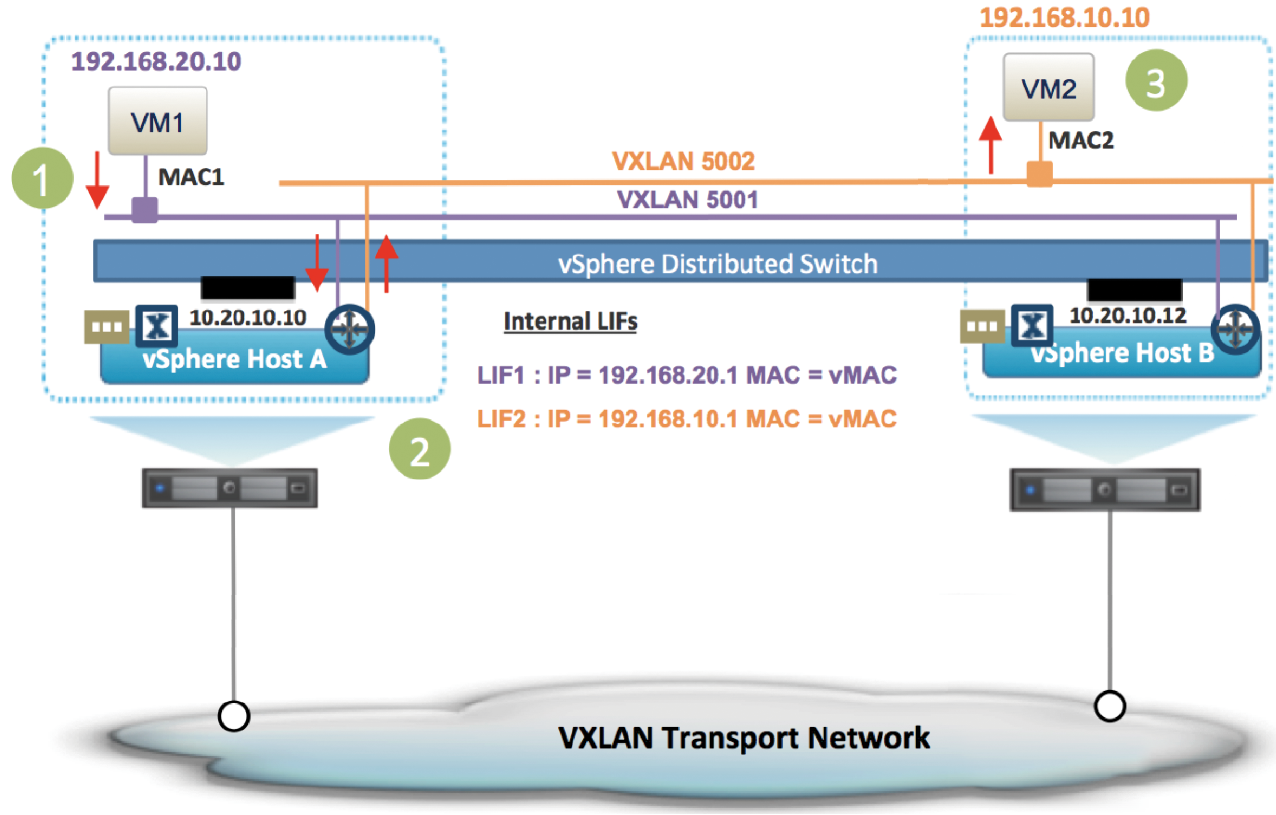

▲圖5 實例二：兩個VM位於不同伺服器，不同網段。

除了VM2是位於右邊的vSphere Host B上，狀況與第一個例子完全相同。此時，VM1往VM2送出IP封包，因為VM2與VM1位於不同網段，因此這個封包會如表4所示一般。

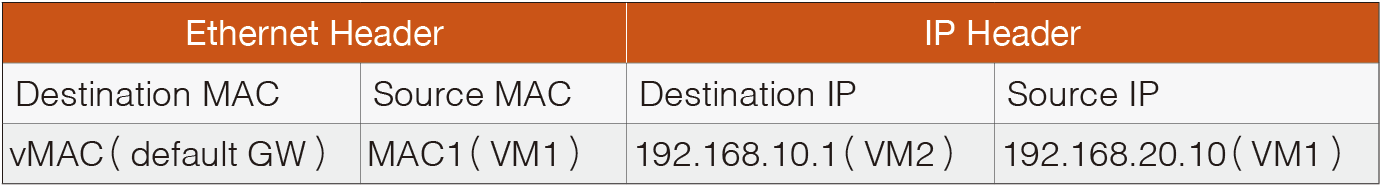

表4 VM1往VM2送出的IP封包

這個封包到達vSphere Host A，在Hypervisor內，LDR Kernel Module的路由表則如表5所示。

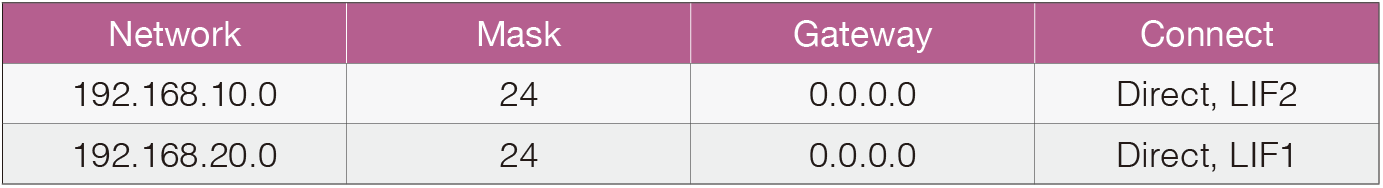

表5 在Hypervisor內LDR Kernel Module的路由表

因此，LDR Kernel Module接收到此封包，依據Destination IP，與路由表比對後，知道要將封包轉發至LIF2所接取的VXLAN 5002邏輯交換器上。

此時，藉由之前邏輯交換器內介紹的Packet Walk機制，包括於Host上以及NSX Controller內儲存的VTEP Table、MAC Table、ARP Table等，vSphere Host B會知道對應目的位置192.168.10.10之虛擬機器的資訊，包括：

·此虛機的MAC Address（MAC2）
·在vSphere Host B上
·透過VXLAN 5002交換器接取

因此，由Host A透過LIF2將封包藉由VXLAN 5002送往Host B。此時的VXLAN封包，如表6所示。

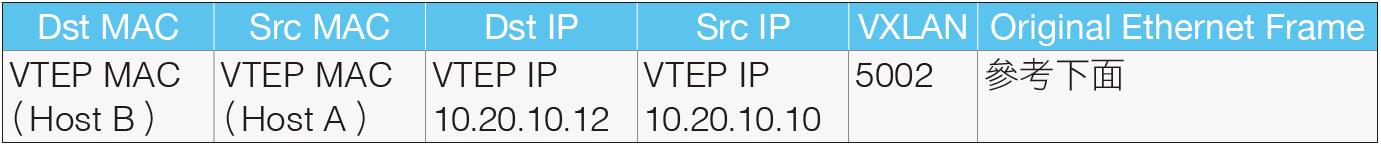

表6 VXLAN封包內容

而VM2接收到的Ethernet封包，如表7所示。

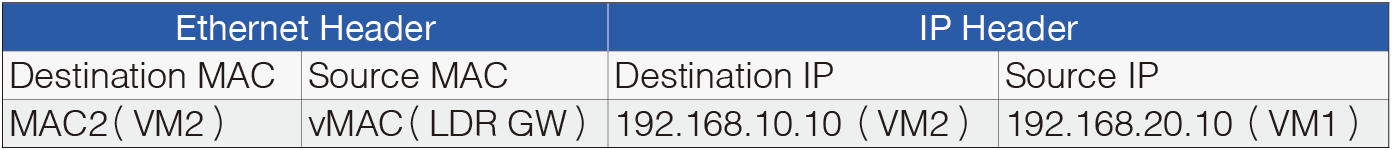

表7 VM2接收到的Ethernet封包

結束前，詢問大家一個問題。上面的Packet Walk是VM1送往VM2，而VM2回應VM1的封包，是由Host A或是Host B的LDR Kernel Module處理呢？

答案是由Host B上的LDR模組進行處理。邏輯路由器的路由轉發動作，永遠由虛擬機器直接接取的Host上的Routing Kernel Module進行。但去與回的Traffic由不同Host上的LDR Kernel Module並不會造成問題，因為透過集中的LDR Control VM以及NSX Controller控制，不同Host上LDR Kernel Module的轉發表與組態是一致的，不會因為由不同Host處理，就有不同步的問題。

希望藉由上述的說明，能讓各位理解採用NSX邏輯路由器時的轉送機制，以及為何可達成資料中心內的路徑優化。在NSX架構內的核心交換器，僅需要負責進行機櫃與機櫃間的封包傳送，或是虛擬環境與外部實體環境間的封包傳送，但很大部分的虛擬機器之間的網路流，可以直接在vSphere Host內，或是在機箱／機架的交換器內就處理掉。因此，用戶終於可以擺脫巨艦大砲的宿命，用最精簡、有效率的方式建置大型的資料中心網路。

結語

在上期與本期的文章內，針對NSX邏輯分散式路由器的運作模式做了概要說明。但到目前為止，邏輯路由器與NSX的Edge Service Gateway間到底如何設定路由協定，例如OSPF、BGP等都尚未談論。下一篇文章會更進一步就NSX內路由協定的設定方式跟大家說明。

＜本文作者：饒康立，VMware資深技術顧問，主要負責VMware NSX產品線，持有VCIX-NV、VCAP-DTD、CCIE、CISSP等證照 ，目前致力於網路虛擬化、軟體定義網路暨分散式安全防護技術方案的介紹與推廣。＞
