輕鬆管理小型網路 RIP路由協定簡單易用

RIP路由協定的疑難排解

若要做RIP路由協定的疑難排解，當然不一定只有以下這些方法，端看實際遇到的情況而定，有時候也不一定是RIP路由協定的問題。剛剛有提到，通常可以查看Routing Table，或是透過「show running-config」指令來查看目前正在使用的路由器設定值，或者執行「show ip protocols」指令查看協定的設定情況。

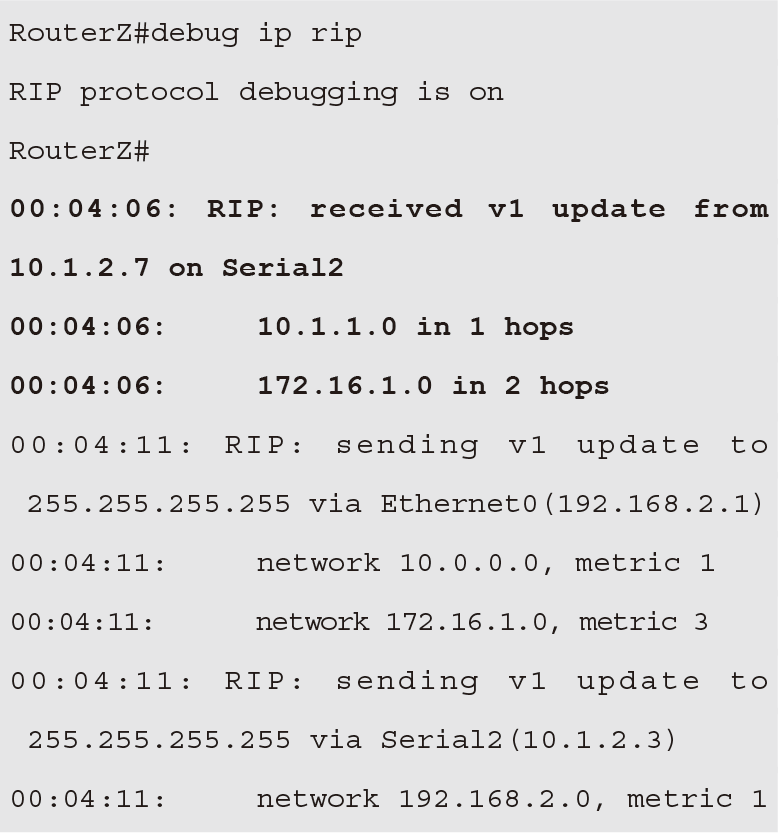

此外，如果想即時查詢目前這台路由器更新路由資訊的情況，可以執行「debug ip rip」指令，一旦執行這個指令，往後如果這台路由器收到或是發送任何路由資訊的更新時，就會把相關的資料列印在螢幕上以便做即時的疑難排解。這裡以本篇文章一開始的例子來講解，假設在路由器Z上執行「debug ip rip」指令，則執行結果如下列所示：

透過這個指令，就能夠在第一時間知道目前這台路由器如何更新自己的Routing Table，或是如何影響其他路由器的Routing Table。對於上面的資訊，有些人可能會覺得很亂，底下就來一一解釋。

一開始先執行「debug ip rip」指令，然後第一行看到的是「RIP protocol debugging is on」，這代表目前已經開啟偵錯模式。

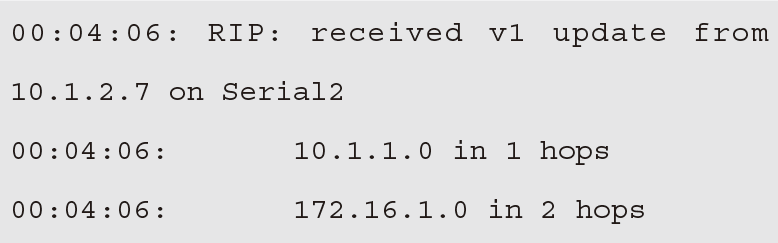

接著，路由器就會等待下一次要接收或是發送路由更新的資訊。而接下來三行就代表收到從其他路由器送過來的路由更新：

10.1.2.7是路由器Y在10.1.2.0網段的IP位址，因此這裡第一行代表的是「從本地端的Serial 2介面收到由10.1.2.7路由器所發送的RIPv1的路由更新資訊」，而下面兩行則顯示出所得到的路由更新有哪些。

其中，第二行代表「從路由器Z開始算，經過一個路由器設備之後，可以到達10.1.1.0網段」，同樣地，第三行所代表的是「從路由器Z開始算，經過兩個路由器設備之後，可以到達172.16.1.0網段」。而接下來這三行如下所示：

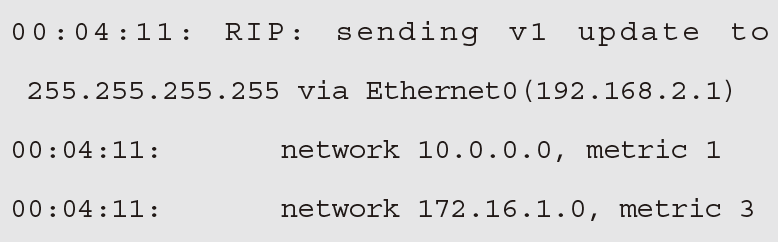

第一行代表目前正在從這台路由器Z的Ethernet0介面傳送路由更新資訊到其他設備內，假設Ethernet0是路由器Z接往192.168.2.0網段的介面，由這一行中也可以看出所傳送的正是RIP路由協定，而且是v1版本。另外，255.255.255.255就是Broadcast位址，所以代表這個路由資訊是藉由Broadcast方式送出。

接下來兩行則是告知所送出的路由更新資料包含哪些，從第二行可以看出路由器Z想傳送的資料就是「透過我這台路由器，經過一台設備可到達10.0.0.0網段」，而下一行則代表「透過我這台路由器，一共經過三台設備可到達172.16.1.0網段」。至於最後兩行，應該也清楚明白了其中的含意。

RIP路由協定設定步驟與指令總整理

以下簡單整理出關於RIP路由協定的設定步驟，這樣就更清楚明白整個設定流程要執行哪些指令，方便往後查找。其中，斜體字代表需要自行根據實際資料而變動的參數。

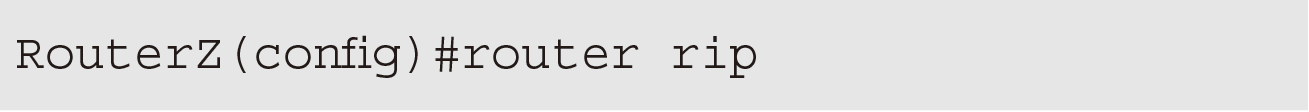

1. 選擇路由協定：

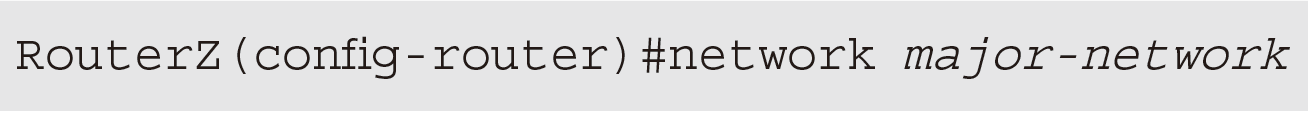

2. 設定所連接的網段：

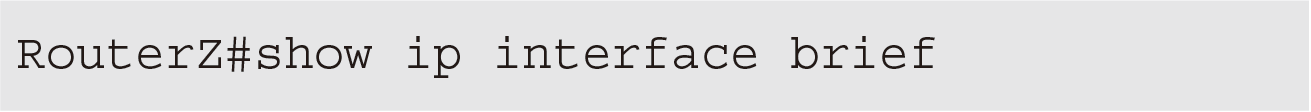

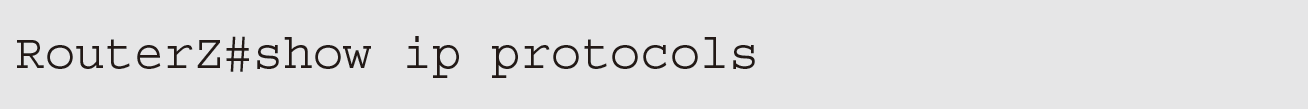

3. 顯示設定資料：

或是

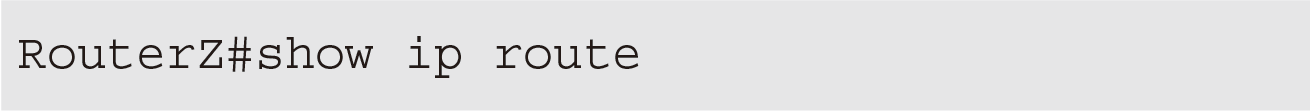

4. 顯示Routing Table中的資料：

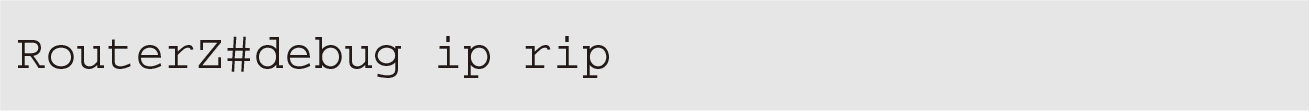

5. 進行偵錯：

結語

RIP路由協定的應用範圍，只可用於一條路徑上最多只能經過15個路由器設備。所以，當所管理的網路使用少於15個路由器設備時，採用RIP路由協定一定沒問題，而且還很方便使用。

另外，因為RIP路由協定還有另一個特性，每隔30秒就會互相分享路由資料，這也代表，倘若路由器設備變多，那這種分享路由資料的封包就會瘋狂增加，導致路由協定的運作讓網路頻寬使用量大增，這對使用者與管理者都不是一件好事。當然，這並不是代表小型網路就只能選擇RIP路由協定，而是RIP路由協定用於小型網路的話，在管理上會方便許多。

如果與其他路由協定比較，RIP路由協定的管理方式簡單許多，運作原理也非常清楚，其實路由可靠程度也不會非常差，算是簡單管理之中最好的選擇。之後會陸續介紹一些其他的路由協定讓大家比較。

不過，有一點要注意的是，RIP路由協定所使用的網路協定是UDP，使用520的Port，而UDP可靠程度比較低，但速度比較快。另外，就RIP本身而言，又有兩個版本可以選擇。從稍早提供的比較表來看，光是RIPv2提供Classless的支援，就是一個大勝了！Classless在IP規劃過程中提供非常大的彈性，但是當然也需要網路管理人員來計算並規劃。

因此，如何做出最好的選擇，相信會隨著後續文章的介紹與解說，慢慢有更好的想法。之後也會針對各種不同的路由協定互相比較，給大家做參考。

＜本文作者：胡凱智，目前在美商Mozilla擔任全球技術專案總監，曾於趨勢科技任職七年多，有兩年美國矽谷工作經驗，在美國專利局擁有軟體專利。讀者可在其粉絲專頁獲取更多網路知識及交流建議：https://www.facebook.com/khu.page＞
