RIP路由協定是最受歡迎，也是最被廣泛使用的IGP協定，而本文就是以RIP路由協定為主角，由淺入深介紹RIP路由協定，以及相關的設定方式。

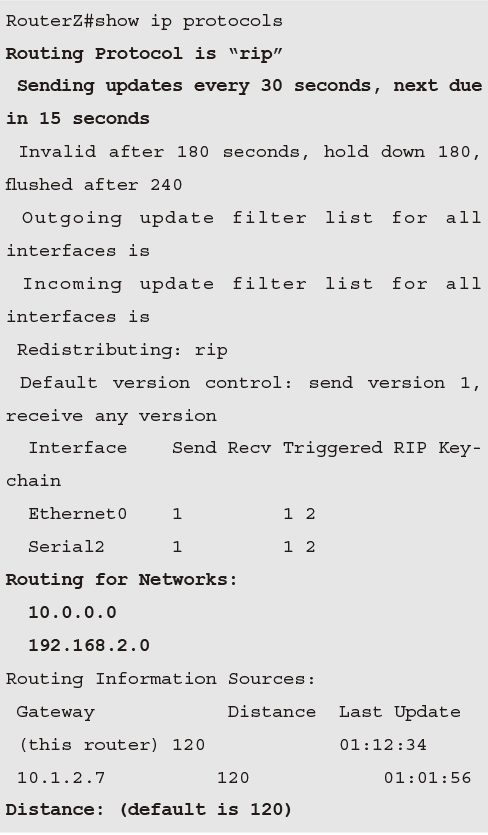

這裡採用上面的範例來說明，假設要檢視路由器Z的RIP路由協定設定值，則執行結果如下：
由執行結果可以看出，路由器Z設定成使用RIP路由協定，這一點由結果中的第一行就能看出。接著，由第二行可以看出這個路由資料會每隔30秒互相傳遞一次，而且下一次會傳送路由資訊的時間為15秒之後。當然，這每隔30秒傳送一次路由資訊的設定是能改變的。

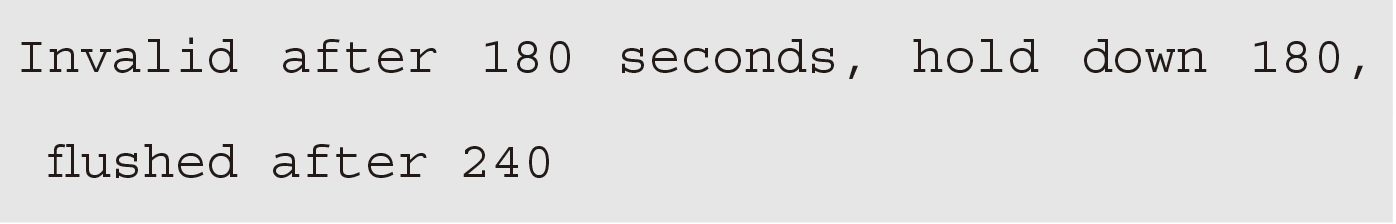

接著，在輸出結果的第三行中顯示：
第一個180秒代表如果這台路由器Z經過180秒都沒有收到從其他路由器所傳過來的路由更新資訊，則路由器Z會將相關的路由路徑標示為可能無法到達，即Possibly Down。
而「hold down 180」中所指的180則是Hold-Down Timer的時間，所以當路由器Z發現有Possibly Down的路由資訊時，就會馬上啟動Hold-Down Timer，如果經過180秒之後，都沒有再收到關於這筆路由資訊的更新的話，路由器Z就會把這筆路由資訊視為無法到達。

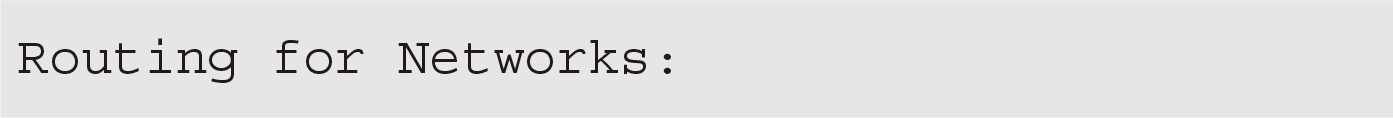

至於最後的「flushed after 240」所指的是，若經過240秒之後都沒有再收到任何關於這筆路由資訊的更新，則路由器Z會把這筆資料從Routing Table中移除。在顯示結果的後半部，有一行顯示：
在此行後面接了兩個網段，這代表目前這台路由器將會處理這兩個網段的路由資訊。

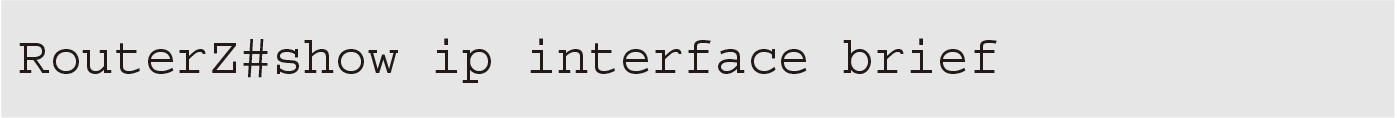

至於接在「Routing Information Sources:」後面的IP位址，則代表這些位址會傳送路由的更新資訊給目前這台路由器。大家應該可以聯想到，後面所接的「120」指的就是RIP路由協定的AD值。如果覺得這樣的檢視資訊過於複雜，也可以執行以下的指令以便顯示比較簡短的設定值：
檢視Routing Table中的資料

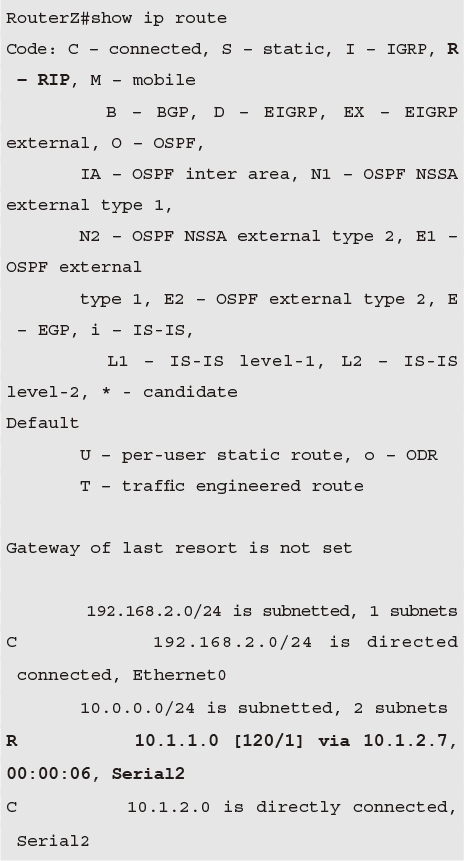

這個功能經常被使用，也就是檢視Routing Table中的資料，因為這對疑難排解頗有用途。再以上面的範例來講解，如果要檢視路由器Z的Routing Table，可以執行以下的指令來檢視：
上面顯示的結果就是整個Routing Table的資料，而Routing Table中的資料就是代表目前這台路由器所熟知的網段資訊。
從以上的結果可以看出，一開始會列出所有的代碼意義對照表，因為代碼太多了，目前只要先注意代碼為R與C的即可，R代表使用此路徑是經由RIP路由協定學習而來，C代表此網路路徑是直接連接的，並不需要經過任何學習過程。至於其他的代碼，稍微要注意的有S，代表是靜態路由。另外，以後會介紹到的有I，表示此路徑是由IGRP路由協定學習而來，D代表EIGRP路由協定，O則代表OSPF路由協定，i代表IS-IS路由協定。
在上面的結果中，把經由RIP路由協定所學習到的資料用粗體來表示，以便查找。

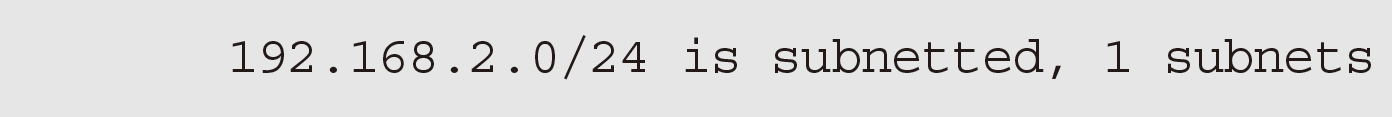

再來比較重要的當然就是顯示結果中最下方的Routing Table，在這裡可以看到許多資訊，首先下面這一行代表目前這台路由器有192.168.2.0/24這個網段：

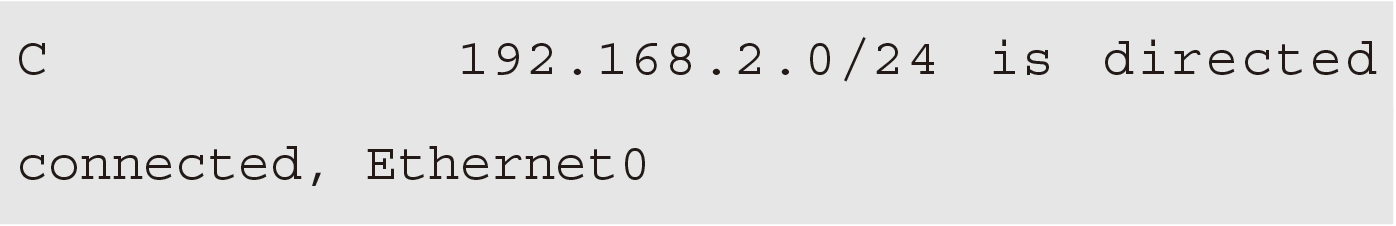

再來下面這一行是顯示在192.168.2.0/24網段下的詳細子網段路由資訊：

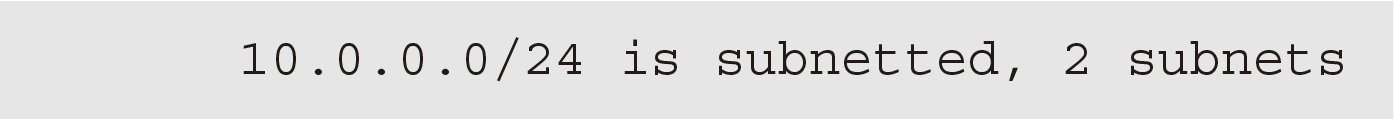

在這一行中，前面顯示C代表這網段是直接連接，由網路架構圖中也可以證實真的是這樣。這就是在Routing Table中的一筆資料。接著下面一行顯示：

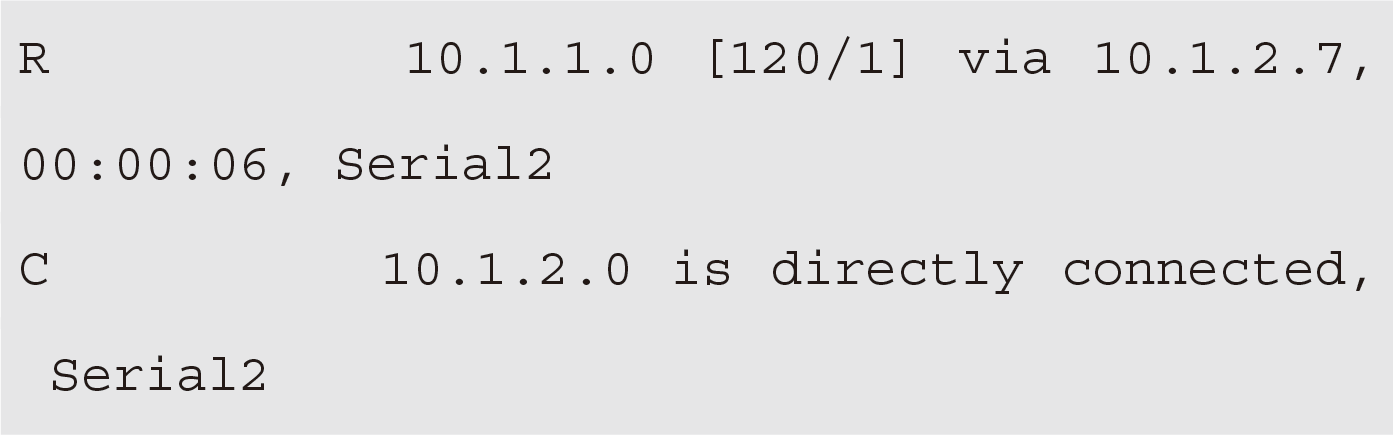

代表在10.0.0.0/24底下有兩個子網段的資訊。繼續往下看，就可發現這兩個子網段的路由資訊，如下所示：
上面的第一行前面的R，表示這筆網路路由是經由RIP路由協定學習而來，而同一行後面的資訊又多又複雜，有個小秘訣，就是從後面往前看，會比較順一點。
以第一行為例，可以知道這筆路由是由目前這台路由器的Serial2介面出去，經過10.1.2.7的路由器後，可到達10.1.1.0網段，所以最後面的Serial2所代表的是目前這台路由器的介面，而10.1.2.7代表的是下一台路由器的IP位址。
10.1.1.0網路IP位址的後面接著[120/1]，其中120代表的是RIP路由協定的AD值，而後面的1則表示必須經過一個路由器設備才能到達10.1.1.0網段。而此行中間的00:00:06代表這筆路由從最後一次更新之後到目前為止已經過了6秒，所以透過這個值就知道這筆路由有多新或是有多舊了。
以同樣的方法，就很容易明白第二行所要表示的意義是什麼，所以第二行是指經由目前這台路由器設備的Serial2介面出去，可以直接連接到10.1.2.0網段，因為這邊寫著「10.1.2.0 is directly connected」，代表10.1.2.0這個網段是直接連接的，不僅如此，前面的C也表示此網段和目前這台路由器是直接連接的。
