本文利用數位鑑識工具針對越獄前與越獄後之iOS裝置進行資料萃取操作，並分析及展現iOS裝置於越獄前後所萃取資料之成果，證實兩者的成果差異，並提供給偵查人員作為跡證輔助情報。
開始執行萃取操作後，工具便會進行設備狀態讀取與資訊載入動作，讀取載入完成後，就會與使用者確認連接設備的程序，亦即出現該部iPad的型號資訊。

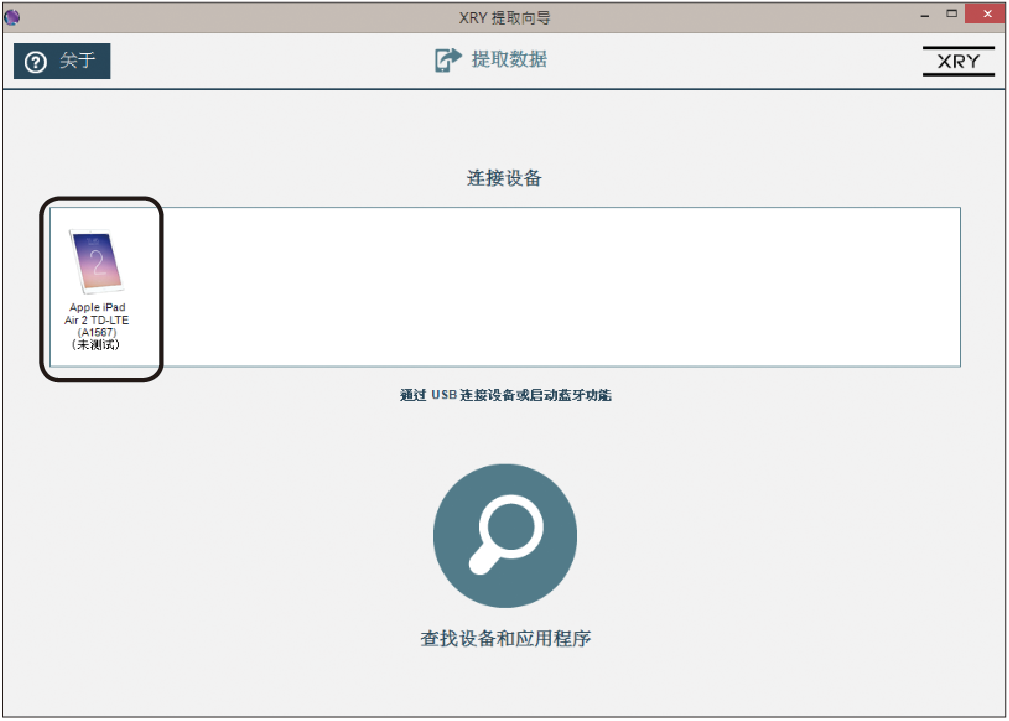

如圖2所示，XRY鑑識工具可同時連結多部智慧型裝置，而資料萃取操作同一時間內僅能針對單一裝置，萃取完成所儲存的結果檔案，也以標的裝置為個體單位，不會造成裝置之間內存資料參雜的狀況。
 |
| ▲圖2 連接設備中出現該部iPad型號資訊。 |

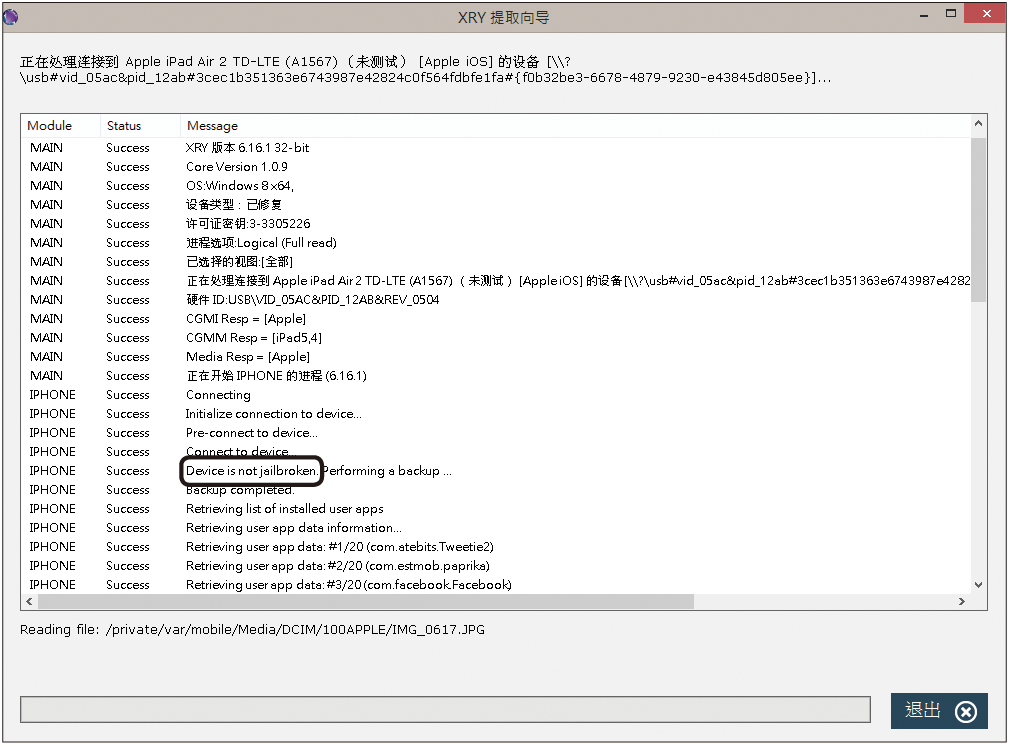

接下來，對此部未越獄的iPad進行邏輯資料萃取，如圖3所示。
 |
| ▲圖3 對未越獄的iPad進行邏輯資料萃取。 |

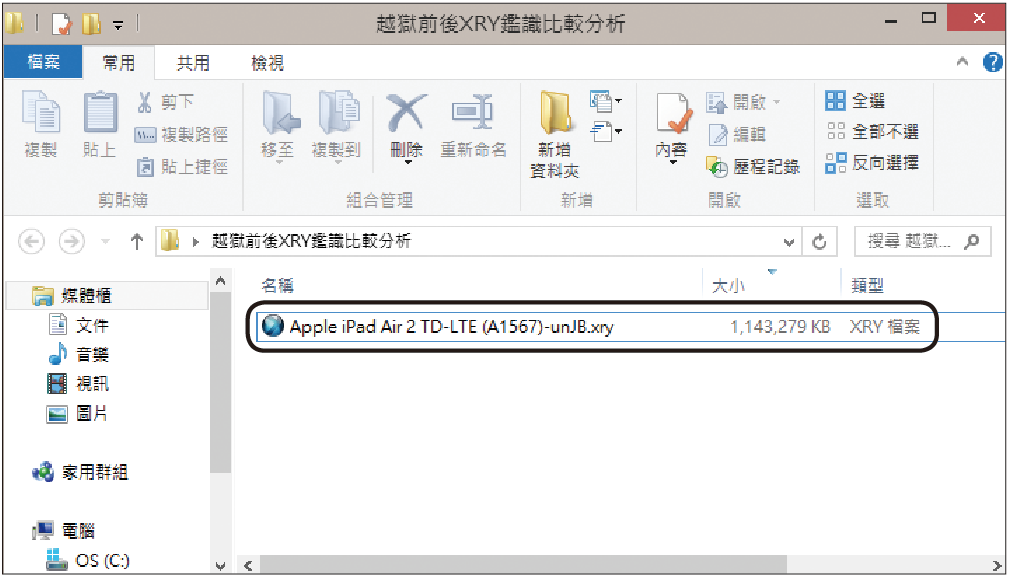

將即將做成的xry檔案命名為「Apple iPad Air 2 TD-LTE (A1567)-unJB.xry」，並儲存至特定資料夾，以方便稍候進行比較與分析步驟，如圖4所示，由此可見萃取出的邏輯映像檔大小為1,143,279KB。
 |
| ▲圖4 未越獄狀態下所萃取出的邏輯映像檔。 |

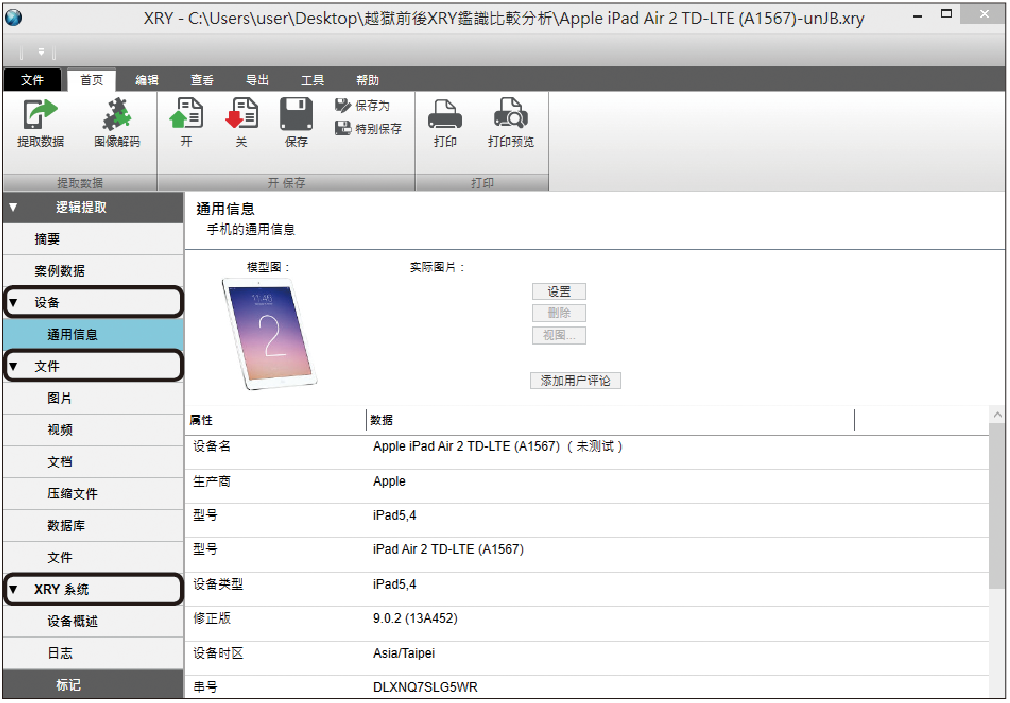

然後開啟這個檔案，來查看所萃取完成的各項類型資料，如圖5所示。開啟檔案檢視正常無誤後，即可開始進行下一個實驗流程。
 |
| ▲圖5 未越獄所萃取出的邏輯映像檔中之各類型檔案資料。 |
已越獄狀態iPad Air 2之XRY跡證萃取
iPad越獄完畢，透過與前節同樣的資料萃取步驟，開啟XRY鑑識工具，對已越獄的iPad再次進行邏輯映像檔萃取，並將萃取完成的檔案命名為「Apple iPad Air 2 TD-LTE (A1567)-JB.xry」儲存至與前節未越獄所萃取出之「Apple iPad Air 2 TD-LTE (A1567)-unJB.xry」相同的資料夾內。

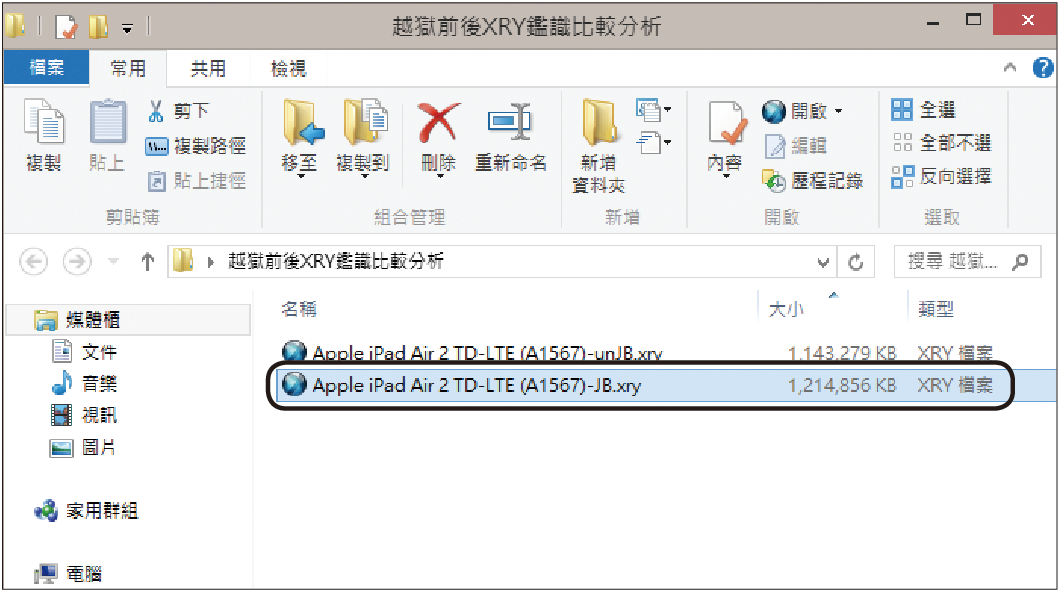

如圖6所示，可明顯看出越獄前的unJB.xry檔案大小僅為1,143,279KB，而越獄後萃取所得的JB.xry檔案大小為1,214,856KB，較unJB.xry檔案大上71,577KB。
 |
| ▲圖6 已越獄狀態下所萃取出的邏輯映像檔。 |
然而，考慮到造成映像檔案大小不同的原因，可能具有執行越獄程序本身所帶入的檔案，而造成映像檔差異的因素，所以這兩個映像檔案，無法果斷由檔案大小變化來判斷所萃取出之映像檔案的差異性。

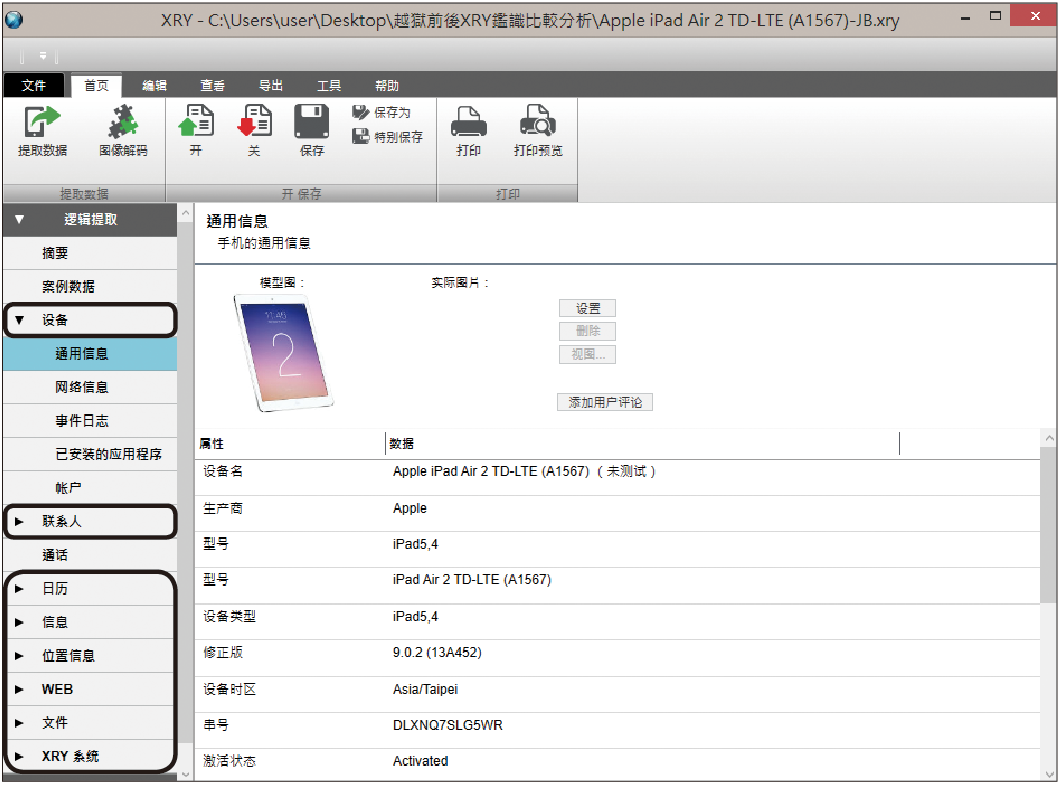

然而，由圖5與圖7中，可明顯看出圖7中已越獄後萃取出的邏輯映像檔案類型，明顯較圖5中未越獄所萃取出的邏輯映像檔案類型要多了許多類型資訊。
 |
| ▲圖7 已越獄後萃取出的邏輯映像檔中之各類型檔案資料。 |
由此可知，雖無法精細判斷JB.xry檔案較unJB.xry檔案多出多少容量的萃取資料，但由圖5與圖7中可明確判別JB.xry檔案確實在萃取檔案類型上優於unJB.xry檔案。
越獄前後資料萃取結果之分析與比較
前面透過XRY鑑識軟體工具，分別對越獄前以及越獄後之iPad進行邏輯映像檔萃取，接下來將對這兩個檔案進行分析與比較，究竟越獄前與越獄後所取得的映像檔內容差異為何。
當中由越獄後所萃取的映像檔「Apple iPad Air 2 TD-LTE (A1567)-JB.xry」，以下簡稱為「JB.xry」，較越獄前所萃取的映像檔「Apple iPad Air 2 TD-LTE (A1567)-unJB.xry」，以下簡稱「unJB.xry」，所多出的資料內容為何，而所多出的資料內容是否為有用途的關鍵跡證，足以輔助釐清真相，抑或推動案情發展，將在此做討論。

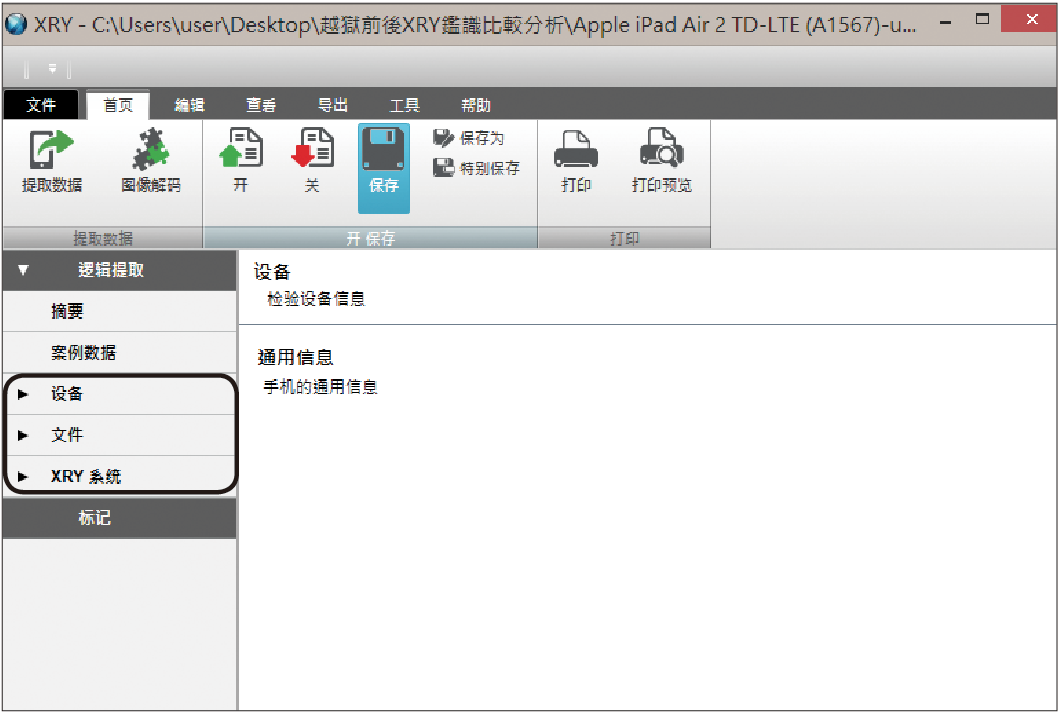

由圖6中可明顯看出JB.xry與unJB.xry在檔案大小上已有顯著差異，分別開啟這兩個檔案進行對照，可發現主項目中unJB.xry檔案具有三項種類的萃取資料，分別為設備、文件以及XRY系統等三項，如圖8所示。
 |
| ▲圖8 unJB.xry的資料種類項目。 |
