網路櫃攸關機房運作　細節著手管理更可靠

大型組織務必擁有備用的網路櫃。網路櫃用作閘道，連結至伺服器機房或資料中心，一旦發生中斷情形，可能會無法存取關鍵任務應用程式，如企業電郵系統。移轉或關閉虛擬機器（VM）的能力也同樣重要。關鍵VM遇電力中斷情形仍可保持連線，而運作非必要應用程式的VM則會自動關機。此程序稱為減輕負載，為有效移轉VM的構成要素。運用減載能力關閉較不關鍵的VM，管理員可保存和延長電池電力，為更關鍵的應用程式供電。建議利用UPS管理軟體有效減輕負載，該軟體整合虛擬化平台，能夠有效提供上述能力，卻不影響關鍵任務IT運作。

實現最長運作時間 提高可靠性

監控管理基礎設施對於有效的網路管理極為關鍵，但仍不足以打造最佳的網路櫃運作。網路管理員務必要考量機架整潔，即纜線整理及有效率的電力管理，以便適當地控制和維護機架環境。

正確的纜線管理解決方案可增加空氣對流，方便改變機櫃硬體或添加額外設備，進而省下時間和金錢成本，同時也可預防意外或不小心移除電線造成的硬體故障。利用不同顏色編碼、垂直和水平纜線整理器、纜線卷軸，以及插頭固定器來管理纜線，網路管理員可維持適當的纜線連結，解決問題也更為容易。 運用垂直和側邊纜線管理管道，針對纜線行有效管理，可提高網路櫃內空氣流通，移動、增添及改變機架內的配置也更為容易，從而減少環境溫度或纜線脫落造成斷電的情形。機架PDU搭配IEC插頭固定器，可防止插頭意外脫落並大幅提高可靠性。

要做好纜線管理，必須將類似的纜線妥善分類，例如將藍色的資料纜線整理在一起，如此可改善疑難排解流程、防止纜線纏綑，並去除不同類型纜線間的干擾。運用分配器便能將電源和網路線整理至一個整理器，同時維持纜線效能。

除了纜線管理，電力也是其中一個環節，這時就要投入UPS和PDU。為確保最長運作時間和提高可靠性，網路櫃應要包含備援UPS與PDU，以保護主要和備援設備的電源供應。然而，並非所有的網路櫃都需要完整的備援保護，透過混合及配對UPS與PDU，管理人員便可視網路櫃需要，調整適當的保護等級，如圖1所示。

需要額外的保護選項嗎？

可以考慮ATS及維護旁路開關。若要保護單一線路設備，ATS極為有用，可將備援電力配送至機架內的設備，只需要一或兩個電源供應器。ATS可將電力從主要電源轉移至次級電源，以因應意外，待主要電源復原再行轉回。此外，維護旁路開關也非常有用，可將市電繞過UPS輸入至PDU，加強機架的電力可用性。若UPS需要維護或更換，維護旁路開關可將電力直接輸入網路櫃中的設備，因此維修期間就無需關閉設備。

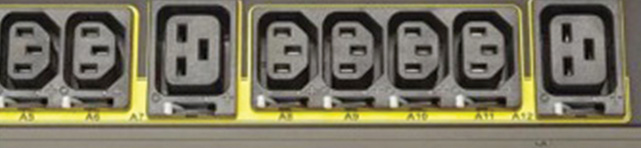

▲ 圖2 機架PDU與IEC插座扣可避免插頭鬆脫，防止伺服器意外關機。

需要備用運作時間嗎？有嚴格服務層級協議的組織應該要使用長效電池模組，以提高備用運作時間，因應斷電，或確保有充足的時間，以在虛擬化環境中移轉資料。長效電池模組原是設計來搭配UPS使用，以確保安裝無誤，同時提供可靠的備用解決方案。

簡單來說，為網路櫃選擇機架和電力管理及配電解決方案時，要考量影響投資報酬率（ROI）的各面向。長期選用不能節省時間和金錢，也無法避險的UPS和PDU，就會影響效率和效益。要做出最好的選擇，又要考慮以下影響整體 ROI的因素：

‧ 機架配置：固定設備位置，確保時間和金錢妥當運用於維護及未來計畫。

‧ 額定功率：注意瓦數計量，亦即真正的功率。

‧ 網路卡：確認UPS價格是否包含網路卡的價格。

‧ 輸出插座：確保UPS與PDU有足夠的輸出插座，以供伺服器和其他網路櫃設備的電線使用。

‧ 輸入插頭：某些UPS和PDU的輸入插頭符合標準插座規格。若非如此，電器人員可能需要在牆上安裝合適的插座。

‧ 電池：考量額外電池組成本和 UPS 電池的使用頻率和成本。

‧ 軟體：確保UPS和PDU軟體可與既有虛擬化管理軟體整合。

‧ 使用者介面：直覺式LCD可簡化疑難排解流程，節省維護成本。

‧ 安裝硬體：若要將UPS安裝至兩柱式機架，請使用隨附的安裝硬體。另外，也須注意安裝PDU的固定支架條件。

‧ 維護旁路：購買此開關可節省成本，降低風險，讓IT設備可於UPS故障時持續運行。

‧ 電壓：若考量到用電問題，208伏特的UPS比標準120伏特的UPS實惠，所以要事先考量好適當的電壓。

‧ 保固：考量保固期限時，亦要注意電池是否在保固範圍內。

結語

不論組織大小，都需要網路櫃才能確保營運。可靠性和備援至關重要，組織可在網路櫃上安裝合適的軟硬體，以求實現最長運作時間、改善效率、降低營運成本，如此才能達到最高的ROI。組織、保護、管理為選擇機架和設備的最高準則，可提高網路櫃的可靠性及效能，滿足今日的運算環境需求。
