網路封包側錄分析入門輕鬆找出佔線及可疑流量

2016-12-19

丁光立

本文將介紹目前各種流量側錄的方式，以及如何使用對應的軟體來側錄及分析流量。最後，則介紹如何使用便利的網管軟體ntop，來輕鬆地做出流量排名並找出可疑的流量。

但是，這裡僅能看出來源IP、來源Port及目的IP、目的Port，以及其傳輸的封包數量及資料量，無法看出其詳細內容。因此要設法讓pfSense產出網路封包的側錄檔。

選擇Diagnostics裡面的Packet capture，在這個頁面中，比較重要的設定如圖12所示。

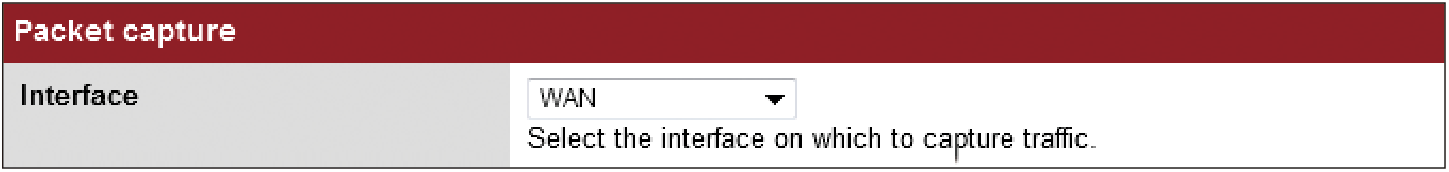

▲圖12 在Packet capture頁面內做設定。

Interface可選擇要側錄的是WAN或LAN，如果有建立OpenVPN Server或IPSec，在此亦可將其選擇。由於要觀察的是從LAN出Internet的流量，因此維持預設值的WAN。

Count的部分指的是在側錄的期間要錄多少筆的資料，預設保留100筆。如圖13所示，將之修改為「0」，這樣才不會讓新的資料把舊的資料擠掉。

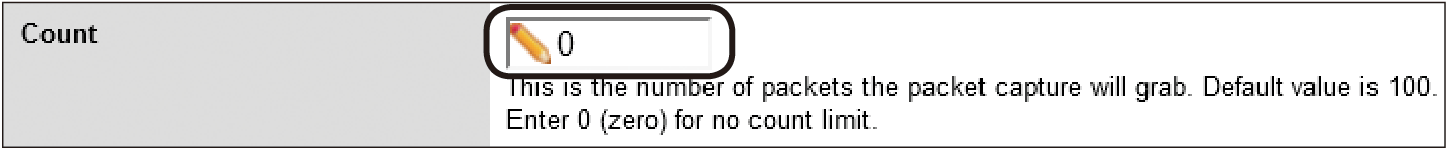

▲圖13 為了不讓舊資料消失，修改設定值為0。

最後，如圖14所示按下〔Start〕按鈕，開始進行側錄。在此，也可以看出上次結束側錄的時間。

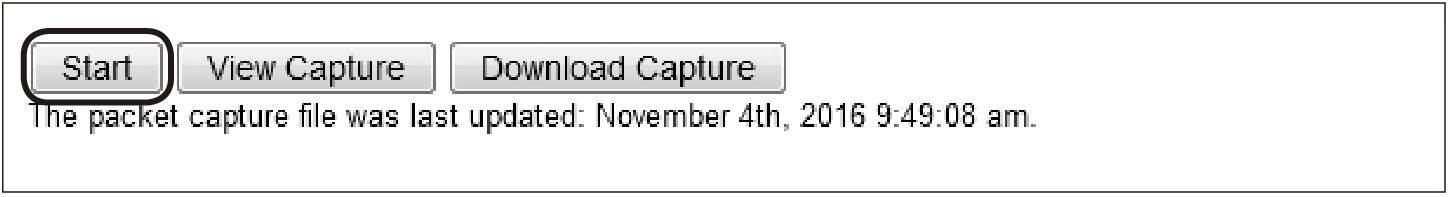

▲圖14 按下〔Start〕按鈕開始側錄。

開始側錄後，如圖15所示可以看到原先的按鈕由〔Start〕變成了〔Stop〕，並且有「Packet Capture is running」的說明。

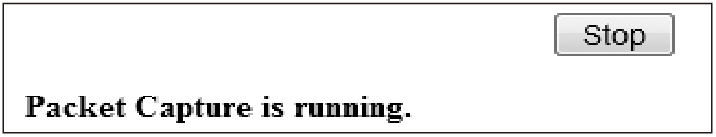

▲圖15 開始側錄後，介面顯示也有所不同。

在一段時間後，按下〔Stop〕按鈕，就可以看到先前側錄的結果。如果要直接分析的話，直接觀察下方的Packets Captured視窗，確認封包交換的情形。

如果要透過Wireshark或其他封包分析軟體來處理，則如圖16所示按下〔Download Capture〕按鈕，將檔案存檔後再進行後續處理。

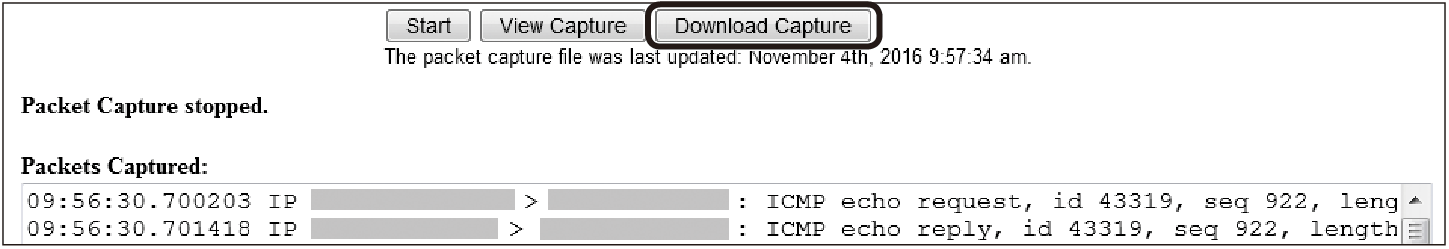

▲圖16 按下〔Download Capture〕按鈕將檔案存檔後再進行後續處理。

在Gateway設備上，側錄封包是常見的手法。目前市面上較進階的防火牆大多已內建類似的功能。管理者可以直接在線上觀察封包的交換情形，或是將其側錄的結果匯出做後續處理，但是如果貴公司的設備未支援該功能，可考慮更換設備或使用前述其他方式取代。

由於網路架構不同，若在對外防火牆上側錄，可能會忽略掉部分內網的流量，在使用上要特別小心。

分辨NetFlow使用上差異

接著簡單說明一下與流量側錄類似但有著微妙差異的NetFlow。NetFlow也可以用來做流量分析，但是NetFlow並非將所有封包均送至NetFlow Server處理。

為了減少設備的負擔（通常NetFlow在較高階的機型上才提供，而此等級的設備的流量大多相當驚人），它採取抽樣的方式，因此在設定NetFlow相關設定時，會有取樣的頻率或抽樣週期的設定。

也因為NetFlow有著抽樣的特性，而非針對所有封包進行側錄，若管理者想要分析所有封包時，可能會有所遺漏，而忽略了真正想觀察的封包，因此NetFlow並不完全歸屬於側錄的類別，它比較常用來估計網路的使用量，大多當作計費的依據或計算網路流量的成長趨勢。

動手安裝ntop

最後介紹一下ntop，ntop從名稱看起來是Network Top的縮寫，它是非常便利的軟體，可用於觀察每個IP流量的使用情形、做流量排名，也可以看出每個IP在各個時段的使用量，因此也經常用來觀察電腦或伺服器是否被攻擊、中毒或者被埋藏後門，甚至變成殭屍電腦。

ntop因為安裝簡易使用便利，因此在網路上也很少有相關的教學，要為它特別撰文說明又太占篇幅，因此把它放在網路側錄的章節中做簡單的教學及使用說明。

ntop是Linux下的一個套件，能夠單獨運作，也可以整合在pfSense之類的開源防火牆軟體一併運作（但實際上還是獨立運作）。可以把它當作側錄軟體來看待，因此它也可以結合前述的Switch、Network Tap、Linux Bridge等側錄方式來收集相關資料。在本文中要示範的是將之與pfSense作整合，在Gateway上提供流量排名的功能。

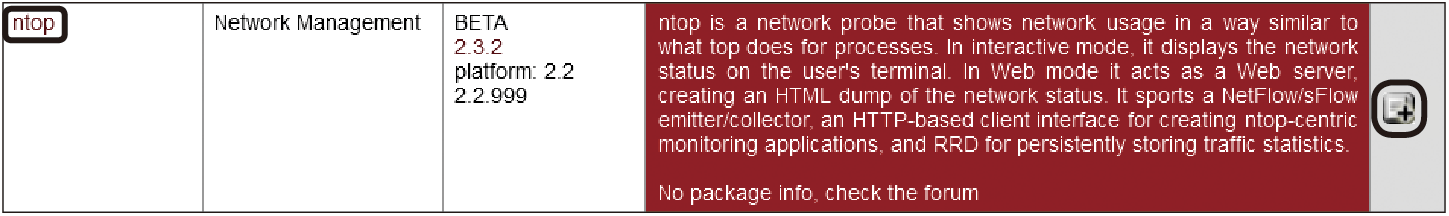

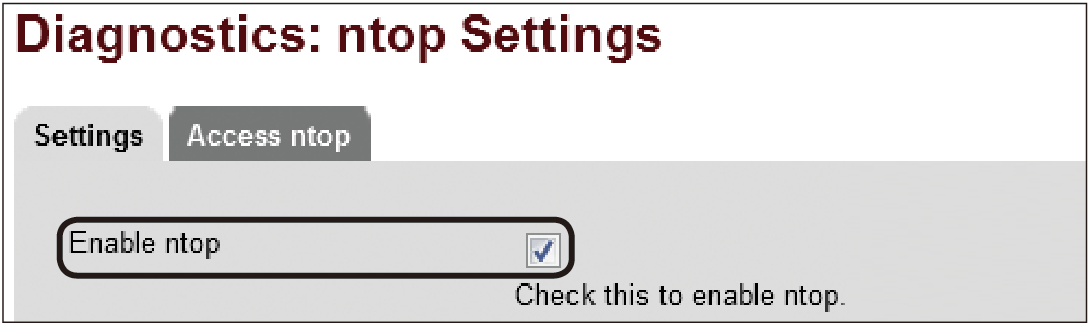

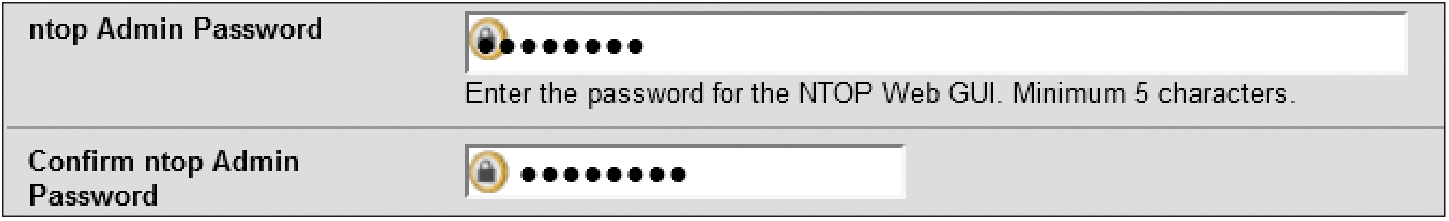

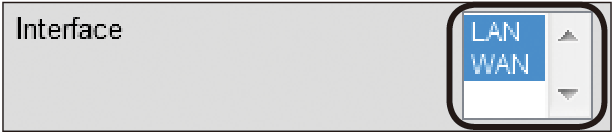

在登入pfSense之後，選擇System裡面的Packages。如圖17所示，找到ntop後，按下後方的加號圖示按鈕進行安裝。
