網路封包側錄分析入門輕鬆找出佔線及可疑流量

2016-12-19

丁光立

本文將介紹目前各種流量側錄的方式，以及如何使用對應的軟體來側錄及分析流量。最後，則介紹如何使用便利的網管軟體ntop，來輕鬆地做出流量排名並找出可疑的流量。

流量的側錄，是網路管理中相當重要的一環，網管人不可不知。有鑑於每年都有會許多社會新鮮人或轉業人士投入網管、IT、MIS及資安的業界。因此這裡特別針對網路流量的側錄撰文做簡單的教學。

Switch內建側錄功能簡介

市面上各種品牌的Switch大多內建流量側錄功能，一般稱為Port Mirroring、Port Monitoring或Mirror Port。

在此以Cisco為範例進行說明，在Cisco的部分，在同一Switch上側錄流量的功能稱為The Switched Port Analyzer（SPAN），SPAN的設定方式會依其IOS版本而有不同的設定方式。在早期的版本，例如IOS 12.0之前的版本，其設定方式為在目的Port設定來源Port，例如圖1的設定方式。

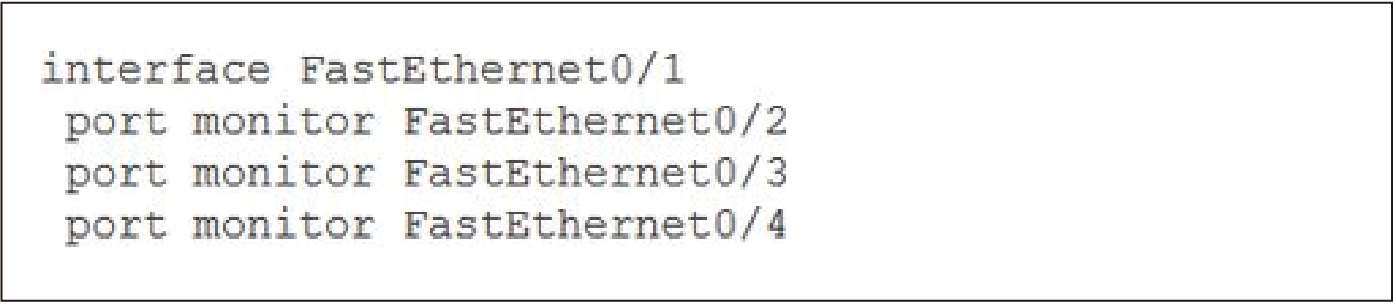

▲圖1 在目的Port設定來源Port。

該設定代表Port FastEthernet0/1可側錄到Port FastEthernet0/2?4的流量。此時，可將Port FastEthernet0/1接上電腦再開啟分析或側錄軟體（如Wireshark或tcpdump）就可以查看Port FastEthernet0/2?4的流量。

在IOS 12.1之後的版本，Cisco採用了Session的概念，這裡直接使用實例說明。

在圖2中，建立了兩個Session。Session的數量會依設備的規格而有所不同，但最少都能支援兩個Session。可以針對不同的需求，建立不同的Session。

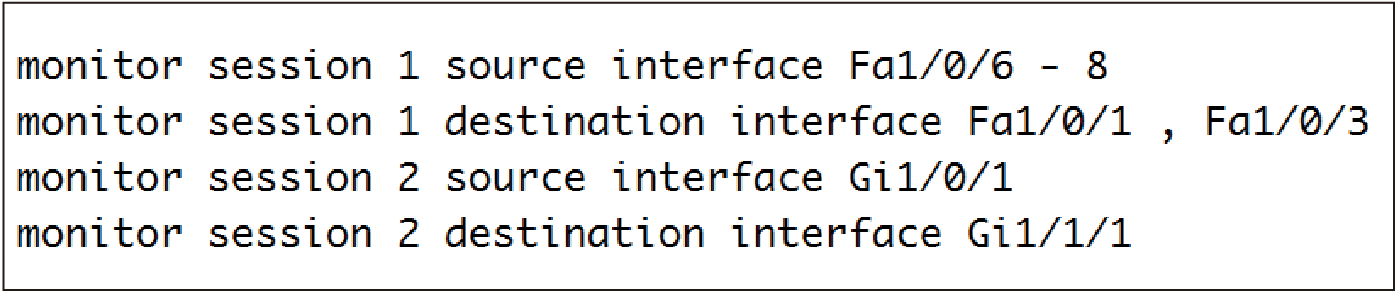

▲圖2 建立兩個Session。

在Session1中，設定側錄的來源Port是Fa1/0/6、Fa1/0/7及Fa1/0/8（-號代表的是連續使用）。接著設定其目的地，將側錄到的流量複製一份至Fa1/0/1及Fa1/0/3（,號代表的是非連續Port位）。

此外，在此亦可設定其側錄流量的方向，可設定為rx（接收）、tx（發送）或both（接收及發送），一般而言均使用both。

而Session 2則較為單純，在G1/1/1收取G1/0/1的流量。因此可將筆電接在G1/1/1的Port，並開啟Wireshark來查看G1/0/1的封包交換情形。

可以使用show monitor session指令來查看目前的設定及狀態。使用此指令時，需要指定其Session編號，在此查看Session 1，如圖3所示。

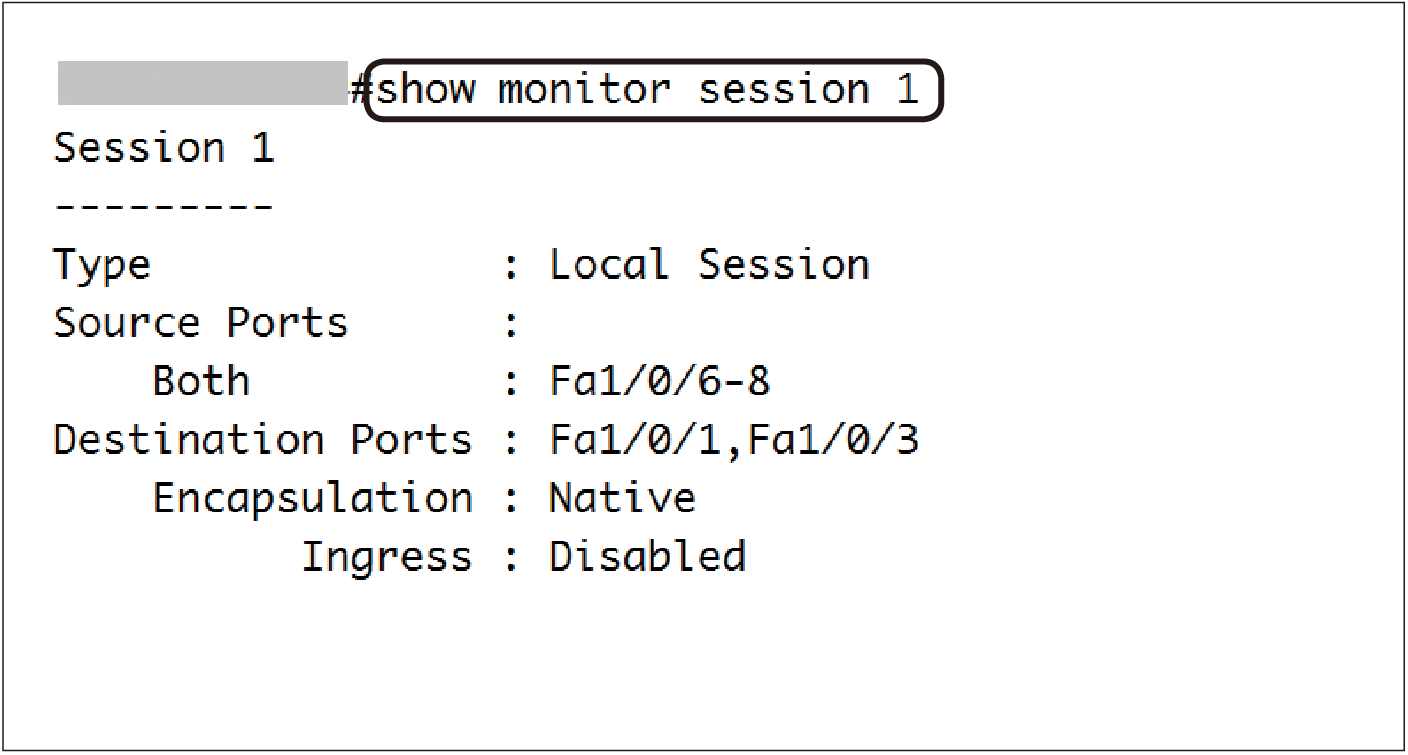

▲圖3 查看Session 1目前的設定與狀態。

由圖3中可以看出其為Local Session（Cisco可支援Remote Session，將側錄的流量送到遠端的設備，其名稱為RSPAN及ERSPAN，均屬於進階的應用，有機會再另行撰文說明）。Source Ports為Fa1/0/6-8，Destination Ports是Fa1/0/1及Fa1/0/3。監控的流量為雙向（包含傳送及接收）。

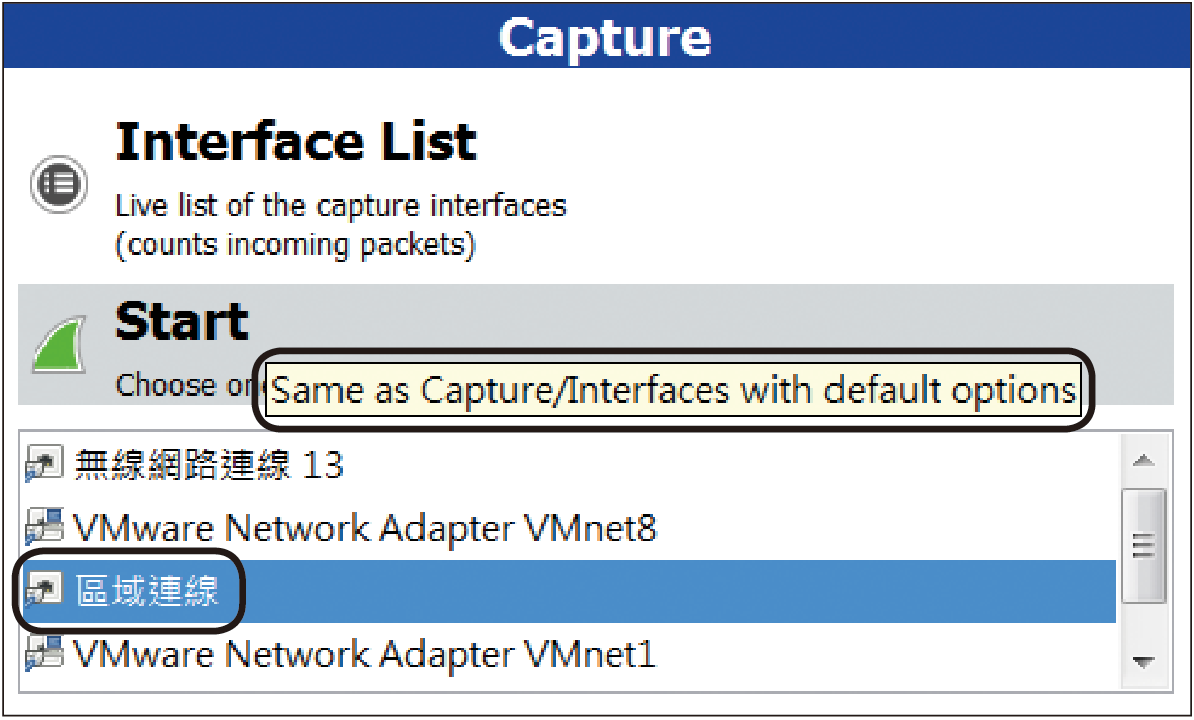

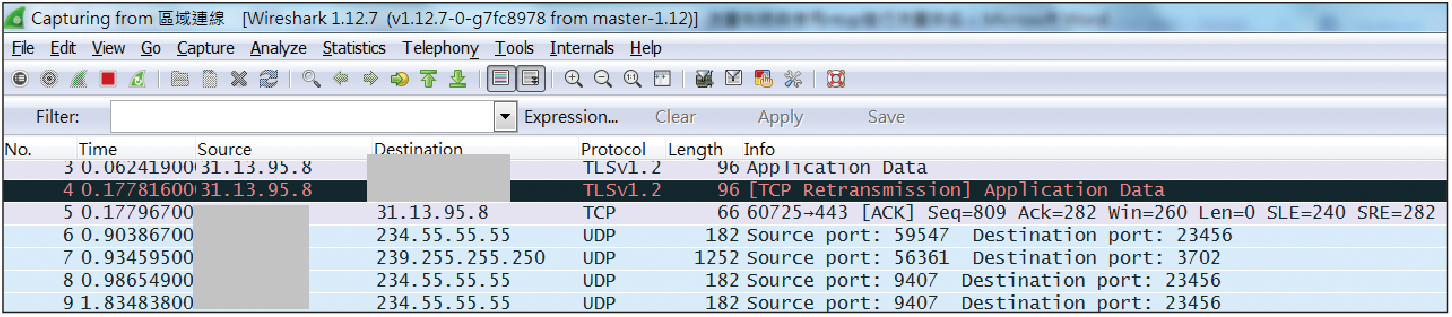

接著，使用Wireshark做一簡易操作說明。首先將電腦的網路孔與Switch的G1/1/1做連接。然後啟用Wireshark，之後在Interface List的地方選擇連接Switch的介面，此例為「區域連線」，接著按下〔Start〕按鈕，如圖4所示。
