本文將介紹伴隨新版vSphere 6.0一同釋出的VSAN 6.0,有哪些新增的特色功能機制與原有功能的提升,並且實戰演練VSAN 6.0的儲存資源建立和水平擴充機制,以及示範建立可充分因應機櫃和電力發生故障時的容錯網域機制。

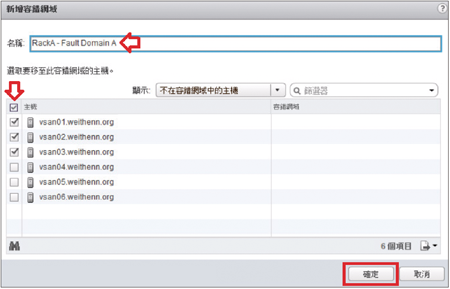

在彈出的新增容錯網域視窗內輸入容錯網域的名稱,此實作為「RackA - Fault Domain A」,並且勾選要加入此容錯網域的ESXi主機,此實作環境勾選「vsan01?vsan03」等3台ESXi主機,模擬這3台ESXi主機放置在機櫃A內,如圖22所示。
|
▲圖22 建立容錯網域「RackA – Fault Domain A」。 |
接著,建立容錯網域「RackB - Fault Domain B」並將「vsan04?vsan06」等3台ESXi主機加入其中,模擬這3台ESXi主機放置在機櫃B內。

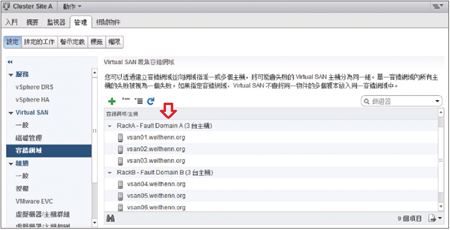

因此,可以看到目前VSAN Cluster內共有6台ESXi主機,並且因為ESXi主機所處的機櫃位置不同,分別建立兩個不同的容錯網域,以便因應其中一個機櫃或其電力發生故障損壞事件時,另一組機櫃的ESXi主機仍能順利運作不受影響,如圖23所示。
|
▲圖23 為VSAN Cluster建立兩個容錯網域。 |
最後,簡單驗證一下容錯網域的運作機制。原則上,如果建立的儲存原則是具備容錯機制的RAID-1,也就是採用「容許的故障次數」儲存原則,那麼所建立的VM虛擬主機元件「一定」會擺放在「不同」的容錯網域中。
倘若是加快資料存取效能的RAID-0,也就是「每個物件的磁碟等量區數目」儲存原則,那麼VM虛擬主機的元件會盡量擺放在不同的容錯網域內。

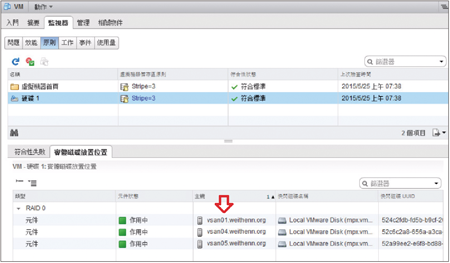

如圖24所示,在名稱為vsan01的ESXi主機(容錯網域RackA)內建立1台VM虛擬主機,查看此台VM虛擬主機的元件存放地點後,可以發現3份元件中有2份存放在容錯網域Rack B的vsan04、vsan05的ESXi主機內。
|
▲圖24 建立的VM虛擬主機元件分別擺放在不同的容錯網域中。 |
結語
透過本文的說明,相信讀者已經了解到伴隨新版vSphere 6.0一同釋出的VSAN 6.0,有哪些新增的特色功能機制以及舊有功能的增強部分。
此外,在本文的下半部直接實戰演練相關進階功能,讓管理人員能夠實際了解VSAN 6.0的儲存資源建立,以及在實務上必然會使用到的水平擴充機制,同時建立能夠充分因應機櫃及電力發生故障事件時的容錯網域機制。
<本文作者:王偉任,VMware vExpert及Microsoft MVP,網路暱稱Weithenn。由於工作關係經常碰觸不同的作業系統、網路架構、硬體設備、虛擬化技術等,因此希望能將一些技術心得分享給大家,擁有CCNA、NSPA、MCITP、RHCE、VCP等證照,個人網站:http://www.weithenn.org>
