WS 2016免費整合私有雲　快速建置Azure Pack

一開始先說明Windows Azure Pack與Windows Azure Stack的兩者的差異及個別的應用情況，接著透過實作來解說Windows Azure Pack的運作元件和部署架構，並介紹如何建置Windows Azure Pack運作環境。

實戰Azure Pack on Windows Server 2016

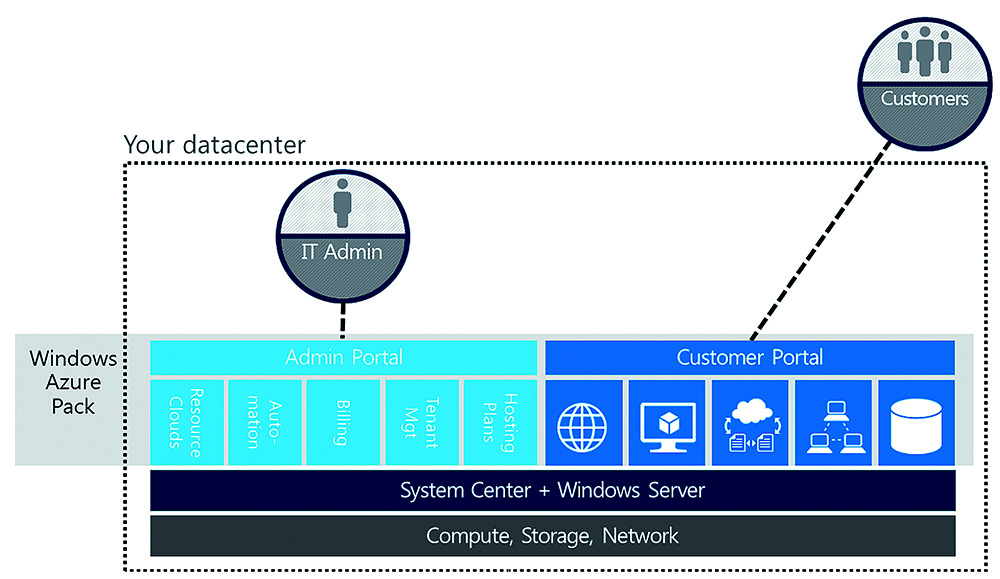

企業和組織只要準備好Windows Server 2016和System Center 2016，便可以著手建置Windows Azure Pack運作環境，提供使用者自助式入口網站和各式各樣的雲端服務，如圖10所示：

▲ 圖10 Windows Azure Pack運作架構及特色功能示意圖。（圖片來源：微軟官網 – Windows Azure Pack白皮書）

‧入口網站：在Portal入口網站的部分共有兩種類型，第一種是針對管理人員入口網站（Admin Portal），以便組態設定雲端資源、使用者帳號、租用戶方案、配額以及定價。第二種則是針對租用戶入口網站（Tenant Portal），以便租用戶使用者可以在自助式入口網站中進行雲端服務（例如VM虛擬主機）的部署、監控、管理服務。

‧服務管理API：透過REST API提供客製化整合案例，例如自訂入口網站和租用戶資源計費系統。

‧VM虛擬主機雲端：提供Windows和Linux虛擬主機基礎架構即服務（IaaS），包括VM虛擬主機範本、調整運作規模、VM虛擬主機的虛擬網路環境等等。

‧網站雲端：提供ASP .NET、PHP、Node.js等可擴充的Web應用程式服務，建構平台即服務（PaaS）的運作環境。

‧資料庫雲端：提供SQL Server和MySQL資料庫執行個體服務，建構DbaaS資料庫即服務搭配網站雲端使用。

‧服務匯流排雲端：在分散式應用程式之間提供可靠訊息服務。

‧自動化：將其他自訂服務整合至運作架構中，包括Runbook及執行環境等等。

Windows Azure Pack部署架構

接下來，分別說明Windows Azure Pack的各類部署架構。

POC測試驗證架構

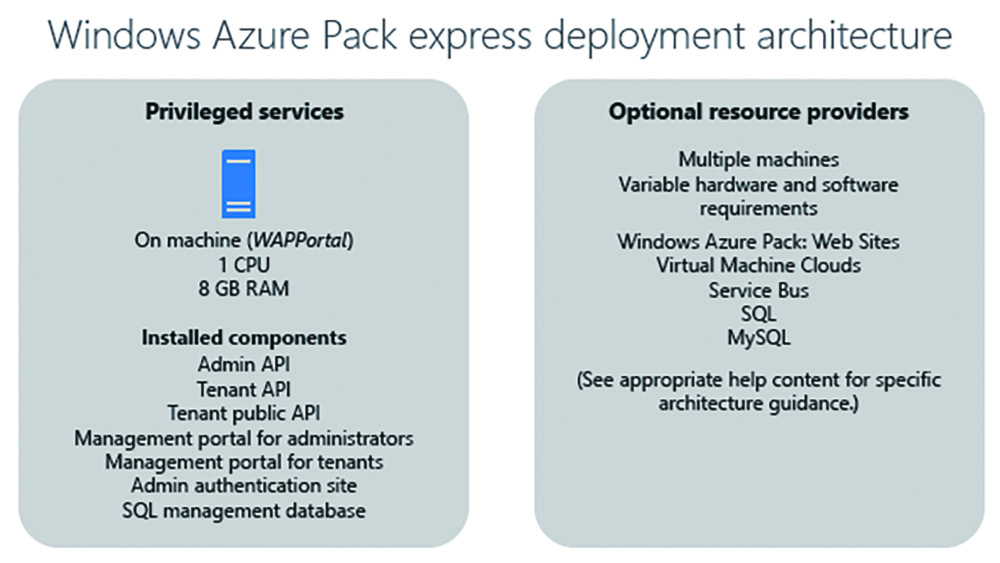

在整個Windows Azure Pack運作架構中，可以依照企業或組織的需求及運作規模大小，來決定採用的Windows Azure Pack部署架構，舉例來說，倘若企業和組織只是想要快速建構Windows Azure Pack運作環境，進行POC概念性驗證以便評估是否要正式部署Windows Azure Pack時，便可採用「Windows Azure Pack快速部署架構」（圖11），將Windows Azure Pack的必要運作元件安裝在「同1台」主機上即可。

▲ 圖11 Windows Azure Pack快速部署架構示意圖。（圖片來源：MSDN Library – Windows Azure PackArchitecture）

小型規模運作架構

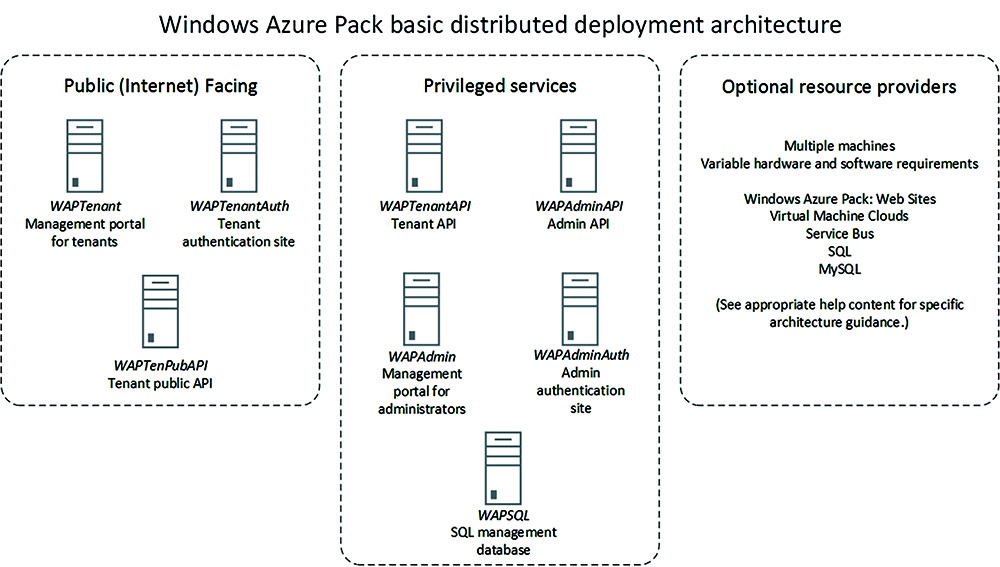

順利評估Windows Azure Pack特色功能滿足企業需求後，倘若只需要部署小型規模的Azure Pack運作架構時，那麼最簡單的部署方式便是將「相關角色拆分」在不同的主機上運作。此時，IT管理人員可參考及採用「Windows Azure Pack基本分散式部署架構」（圖12），以避免不同角色在同一台主機上爭奪硬體資源，造成屆時使用Azure Pack雲端服務時不良的操作體驗。

▲ 圖12 Windows Azure Pack基本分散式部署架構示意圖。（圖片來源：MSDN Library – Windows Azure PackArchitecture）

中型規模運作架構

隨著企業和組織的商業模式不斷擴增，企業內部使用Windows Azure Pack自助式入口網站，以及在相關雲端服務的使用者人數不斷增加的情況下，只是單純地將Azure Pack運作角色拆分在不同主機上運作，可能已經無法滿足使用者對於服務快速回應及高可用性的需求。

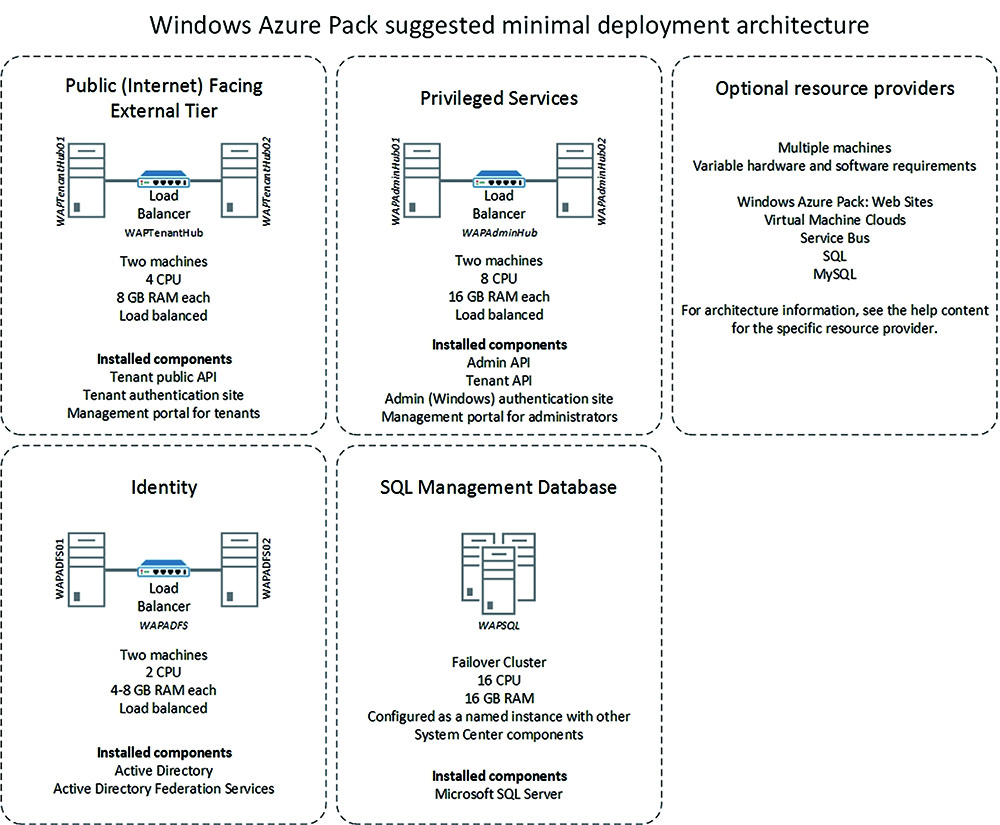

此時，除了將Azure Pack運作角色拆分在不同主機上運作外，也為不同的運作元件加入「負載平衡」（Load Balance）和「容器移轉叢集」（Failover Cluster）機制，IT管理人員可以參考及採用「Windows Azure Pack小型分散式部署架構」，如圖13所示，以便平時可以有多台主機一同分散工作負載，即便某台擔任同一個運作角色的主機發生故障損壞事件時，也能由其他存活的主機繼續回應使用者請求的雲端服務，滿足使用者對於Azure Pack雲端服務的高可用性需求。
