VMware vSphere ESXi 6.0將vCenter Server的運作架構大幅翻新，而其他協同運作元件也全部整合成單一的PSC，面對這些新變革，本文將針對VMware提供的諸多vCenter Server高可用性解決方案，說明其個別的功能性及採用時的要點，讓IT人員正確選出對自身最合適的方案。
高可用性方案4：vCenter Server Heartbeat
vCenter Server Heartbeat在2009年3月時正式推出，它是結合Neverfail公司的技術而推出的產品。它可以配合運作在實體主機或VM虛擬主機的vCenter Server，並且採用Primary/Secondary的運作架構，兩台主機之間會透過Heartbeat通道來監控及交換主機之間的運作狀態和資料，如果Primary主機發生故障事件而停止服務時，Secondary主機會立即接手相關服務，如圖9所示。
 |

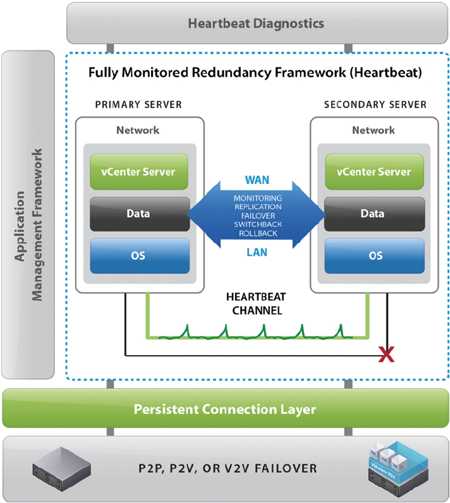

| ▲圖9 vCenter Server Heartbeat運作示意圖。（圖片來源：VMware DataSheet – vCenter Server Heartbeat） |
值得注意的是，此產品在2014年6月便進入EOA（End Of Availability）狀態，也就是後續將不會再有這個產品出現。
因此，在新版vCenter Server 6.0當中，並不支援vCenter Server Heartbeat高可用性機制，只有舊版vCenter Server 4.x、5.x才有支援。
高可用性方案5：Guest OS Cluster
最後一種高可用性解決方案，則是透過vCenter Server虛擬主機中所運作的Guest OS作業系統來達成，也就是結合Windows容錯移轉叢集（Windows Server Failover Cluster，WSFC）高可用性機制，或稱之為MicroSoft Cluster Service（MSCS），相關資訊可參考KB1004617，如圖10所示。
 |

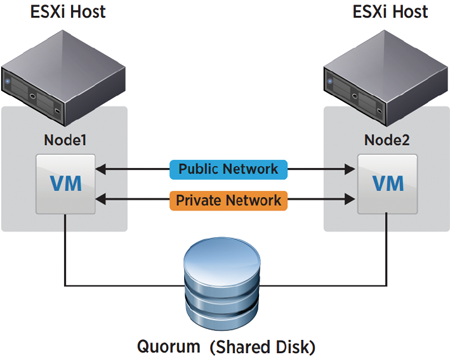

| ▲圖10 Windows容錯移轉叢集運作架構示意圖。（圖片來源：VMware白皮書 – VMware vCenter Server 6.0 Availability Guide） |
在運作Windows容錯移轉叢集架構中，必須要有共享磁碟來擔任「仲裁磁碟（Quorum Disk）」，而共享磁碟通常透過FC（Fibre Channel）、FCoE、iSCSI等等來提供，同時叢集節點之間也必須建立Heartbaet專用網路，如圖11所示。
 |

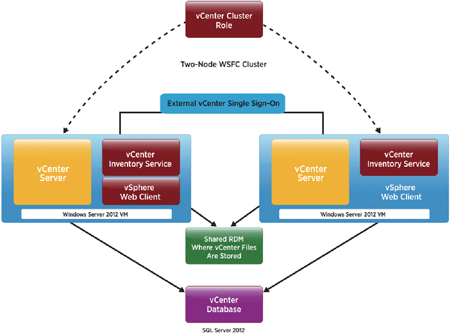

| ▲圖11 vCenter Server整合Windows容錯移轉叢集運作架構示意圖。（圖片來源：VMware白皮書 – VMware vCenter Server 6.0 Availability Guide） |
WSFC高可用性解決方案為Application Level的保護機制，當主要叢集節點上不管是作業系統或服務發生故障事件，另一台叢集節點便會立即接手服務。此外，即使叢集節點進行修補或安全性更新作業，都
不會影響到線上服務的運作，有效地讓停機時間最
小化。
目前，vCenter Server支援建構的WSFC版本為Windows Server 2008 R2 SP2以及Windows Server 2012 R2，而在共享磁碟的部分，必須採用RDM（Raw Device Mapping）的方式進行掛載。
並且，在vCenter Server資料庫的部分，必須採用SQL Server 2012/2014資料庫而不能採用新版內建的PostgreSQL資料庫。當安裝好vCenter Server服
務之後，必須把所有在安裝過程之中建立的VMware系統服務，都將服務啟動類型設定為「手動」，並且在設定高可用性叢集服務時選擇「一般服務」。
最後，記得設定vSphere DRS中的Anti-Affinity規則，將建立WSFC的vCenter Server叢集節點主機，強制分離在不同的ESXi主機上運作，避免叢集節點VM虛擬主機運作在同一台ESXi主機上，相關資訊可參考KB1037959。
各種版本對高可用性機制的支援
至此，已經介紹過多種vCenter Server高可用性解決方案。然而，對於追求穩定服務的企業或組織來說，並不會立即採用官方所發行的最新版本vCenter Server，那麼該如何針對企業環境中現有的版本選擇最適合的解決方案呢？

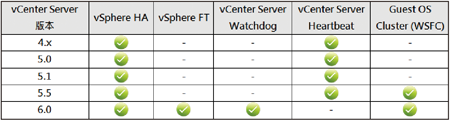

在表1中，已經將上述所介紹的各種高可用性解決方案，以及各種vCenter Server版本的支援度進行整理（相關資訊可參考KB1024051）：
表1 各種vCenter Server版本的支援度比較
高可用性機制的優缺點比較

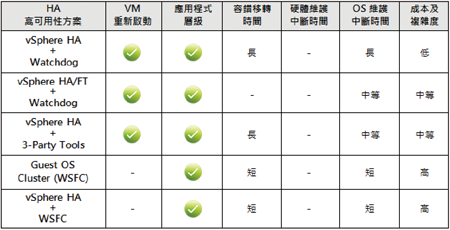

除了各種vCenter Server版本對高可用性解決方案的支援度之外，這裡也整理出各種高可用性機制中，針對容錯移轉時間、成本、複雜度等等各項功能進行比較，如表2所示。
舉例來說，在所有高可用性機制中，vSphere HA機制在「成本及複雜度」上所花費的營運及管理成本最低，但在容錯移轉時間的花費上卻是最長的，而Guest OS Failover（WSFC）高可用性機制，雖然在「容錯移轉時間」的花費最短，但整體來看成本及複雜度卻是最高。
表2 針對各種高可用性機制內的各項功能比較
結語
透過本文的說明，相信IT管理人員對於目前在企業及組織運作環境中所採用的VMware虛擬化平台vCenter Server版本，在評估成本及建置複雜度且考量可接受的停機時間之後，就能夠清楚地選出最適合的高可用性解決方案。
＜本文作者：王偉任，VMware vExpert及Microsoft MVP，網路暱稱Weithenn。由於工作關係經常碰觸不同的作業系統、網路架構、硬體設備、虛擬化技術等，因此希望能將一些技術心得分享給大家，擁有CCNA、NSPA、MCITP、RHCE、VCP等證照，個人網站：http://www.weithenn.org＞
