管理大型網路利器 Cisco設備專屬CDP協定

CDP協定也允許存取不同種類的資訊，也可以設定要擷取多麼詳細的資訊內容。剛才提到，各個介面上的CDP預設上是開啟的，但是Frame Relay Multipoint Sub-Interfaces除外，針對這個子介面，後面會有詳細的說明。若要防止其他支援CDP協定的設備來存取某個設備，可以使用以下的指令：

上面這個指令會關閉整台設備所有介面的CDP協定，若只要關閉某個介面的CDP協定，則改用以下的指令：

相反地，若要重新開啟CDP，只要把no關鍵字拿掉即可，指令範例如下：

若要單純開啟CDPv2的話，可以用以下這個指令來開啟：

CDPv2有三個額外的交換資訊，包括VTP domain name、Native VLAN以及全／?半雙工模式資訊。CDPv2的預設值是開啟的。不過，對這個指令而言，Cisco IOS版本至少要在12.0(3)T以上才有支援。若要關閉CDPv2，只需在cdp advertise-v2之前加上no關鍵字即可，其指令範例如下：

在單一介面上啟動或是關閉CDP協定

如果一個介面的封裝設定遭到改變，即便是剛才透過no cdp run指令把CDP關閉，這個介面的CDP依然會被啟動，這是特殊設計，並不是一個問題。舉例來說，如果某個介面的封裝方式從PPP改成HDLC，則CDP就會重新啟動。如果要重新把這個介面的CDP協定關閉，請使用以下這個指令：

如果要重新啟動，一樣把no關鍵字拿掉即可，這是一般大部分Cisco指令的規則：

清除CDP相關資訊的指令

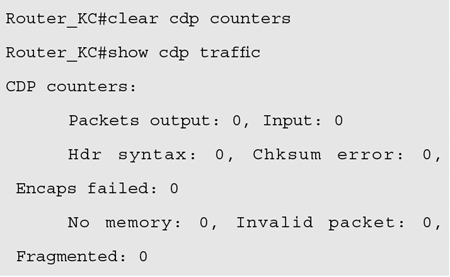

若要清除CDP相關資訊，Cisco IOS提供兩個指令來達到這樣的動作：clear cdp counters和clear cdp table。這兩個指令都是在Cisco IOS版本為10.3以後才有支援。clear cdp counters指令是用來把CDP的traffic counters歸零。歸零之後可以用show cdp traffic指令來查看是否已經歸零，其執行範例如下：

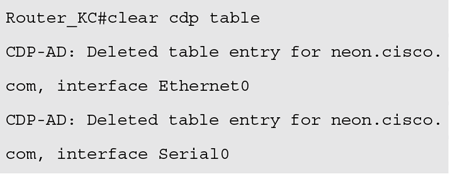

而clear cdp table指令則是用來清除show cdp neighbors指令的相關資訊，這個指令一樣沒有進階參數，以下是執行範例：

清除之後，可以使用show cdp neighbors指令來確認是否已經清除。

設定CDP發送頻率和最大hold-time值的指令

前面提到CDP資訊的交換頻率預設為60秒交換一次，而其實這個值可以透過cdp timer指令來改變。使用方式為cdp timer，後面再接上新的頻率，單位是秒。因此，若要將交換CDP的頻率改為每隔80秒交換一次的話，則執行以下的指令：

在這個指令之後，若希望回到預設值，則可執行：

通常要更改CDP的發送頻率都是因為頻寬的考量，因此可以根據所使用的環境來設定適合的發送頻率。若要改變hold-time的最大值，可以透過cdp holdtime指令來設定，這裡所設定的值，代表Cisco設備要在本地端保留其他設備的CDP資訊長達多久的時間，預設值為180秒。設定方式為cdp holdtime後面接上時間參數，單位是秒。假設要將最大hold-time值設定為300秒，則執行範例如下：

CDP協定與VLAN的關係

什麼是VLAN？CDP協定和VLAN又有什麼關係呢？筆者想，既然都提到CDP協定，也許明白什麼是VLAN的讀者並不知道CDP運作在哪個VLAN，至於不明白什麼是VLAN的讀者，筆者也可趁這個機會介紹一下。

什麼是VLAN

VLAN也就是Virtual LAN，是交換機（Switch）幾乎都會使用到的技術。一個VLAN是由一群終端機器組合而成，例如一堆使用者的PC設備，而這些VLAN中的機器通常擁有相同的特性，而這特性並不需要與這些機器的所在位置有任何的關係。

此外，VLAN技術也允許將一台Switch設備的埠分成幾個群組，並可以針對每個不同的群組套用不同的設定。換句話說，VLAN是可以在邏輯上區分不同的廣播網域，而這樣的廣播網域可以延伸到多個實體區域網路區段，因此VLAN技術能夠增加網路組織的彈性。

VLAN運用範例

舉例來說，假設現在要為一家大型企業組織整個網路設計，需要將整個大型網路區分成幾個小型的網段，而每個網段都是針對不同的使用者，例如工程師應該存取同一個網段的網路，而銷售人員可能會存取另一個不同的網段，而尷尬的是，工程師可能橫跨很多個樓層，同樣地銷售人員的電腦位置也處於多個樓層，此時如果希望根據實體的電腦位置來區分不同的網段，想必是一件很累人的事情。

這個時候就要使用VLAN技術來區分不同的網段，可以把工程師全部分到同一個VLAN中，而把銷售人員都分到同一個VLAN內，這樣就不用牽扯到實體的網路連線而達到網段區分的效果。當然，也可以根據公司裡的各個單位來區分網段，或是根據各種其他的區分條件。
