本文將說明Container生產環境內的網路與安全架構及需求，先說明SaaS Web生產架構內有那些重要的構件，分別加以介紹，然後剖析Docker網路架構的運作方式，最後說明Kubernetes（K8S）內的PoD、網路以及服務。
Docker網路架構剖析
寫到這邊好像都和網路與安全的管理無關，這些與NSX到底有什麼關係呢？
在一個支援容器的大型環境內，企業要不要考慮在不同Container Host上的容器彼此之間怎麼連通（網路）？不同的應用與微服務之間，要怎麼樣進行需求的阻隔及安全防護（安全）？如果兩個容器彼此之間連不起來，要怎樣進行Troubleshooting（網路與安全）？如果上面的這些問題沒有解決，這個應用上得了生產環境嗎？
而這邊就是NSX-T能夠提供解答的地方了。但在詳述NSX-T於Container環境的功能前，必須要先逐步解釋基礎Docker的網路與安全運作如何進行？K8S的基礎網路與安全架構又是怎麼運作？而在生產環境上可能有大型客戶注重的點，是現有機制不容易做到的。首先，用圖2來說明Docker的網路架構。
如果在一個Linux Docker Host上面跑容器的時候沒有做任何的特別網路設定，此時這個Linux上會產出一個橋接器docker 0。可以想像在這個Linux Host上有一個虛擬的小交換器，每一個容器都會連接到這個docker 0橋接器上，進行容器間以及容器與Docker Host間的網路傳輸。在預設狀況下，每一個容器都會拿到一個172.17.0.0/16內的IP地址。每個容器本身的虛擬網卡在Linux內會以veth這個介面開頭為代表。
Linux Kernel本身與這個橋接器的接點則是Interface docker 0介面，預設狀況下，這個介面的IP地址會設定為172.17.42.1 /16（在Docker 1.9後的設定就不是這樣了，但為了討論方便還是用這個IP來說明）。
圖2中的int eth0是這個Linux Host對外的IP地址（此IP地址當然是隨實際環境而不同的，介面也不見得叫eth0，在某些Linux Distribution中可能是像ens160之類的）。而在內部的橋接器與外部的實體網路間，是由Linux Kernel來進行路由與NAT的配置。
 |

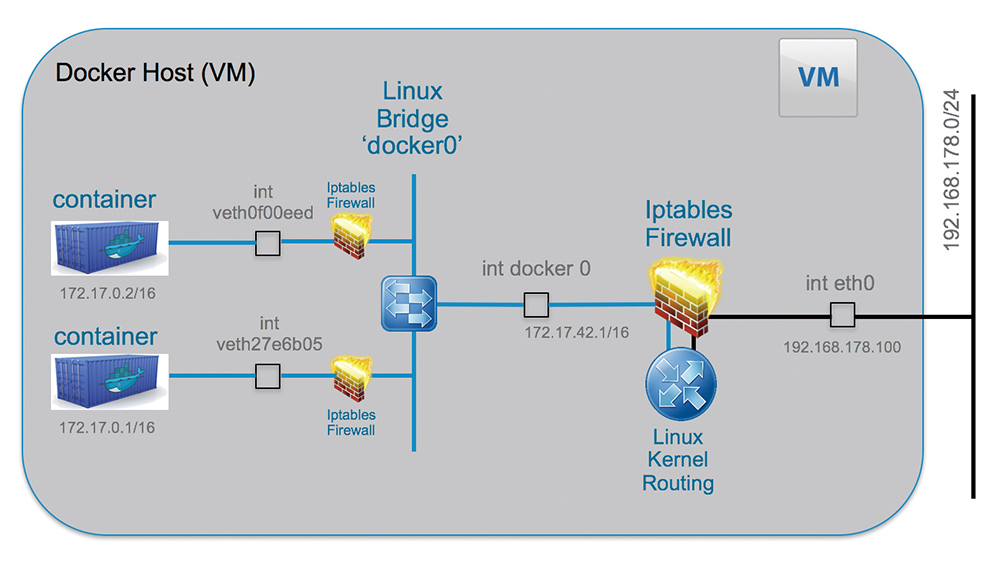

| ▲圖2 Docker網路架構示意圖。 |
當內部的Docker Container已經部署，要連出去與外部的世界相互溝通時（Outbound Traffic），這些連線會透過SNAT（Source Network Address Translation）機制，將來源IP由原本的172.17網段轉換成int eth0上的實體IP再連出。因此，Docker Host內的Container IP在外部實體網路內是看不到的。
同樣地，如果這些容器提供各項微服務如網頁、認證、UI、轉碼功能給外部的用戶使用（Inbound Traffic）的時候，外部的用戶因為看不到內部172.17的IP，此時同樣需要利用DNAT（Destination Network Address Translation）的機制。
舉例來說，當執行「docker run -p 8080:80」時，就能把一個內部跑網頁80 Port服務的容器，在外部能夠以eth0 IP上的8080 Port來進行連接。而如果內部有多個Docker容器都提供80 Port的服務，在這個Docker Host上就必須以不同的服務埠來分別，比如說8080是對應第一個容器，8081是對應第二個容器，以此類推。
每一個容器前都有iptable防火牆進行保護。而整個docker 0上的網路封包要進出Docker Host時，也有iptable防火牆來防護。
所以，其實在Docker Host上，先不管好不好維運，對應到東西向的封包（container ? container）或是南北向的封包（container ? physical）都是有辦法進行防護的。
如果大家一下子看不懂上面寫什麼，但是對VMware很了解的話，想像一下！把Docker Host比擬成自己筆電上的VMware Workstation，Container比擬成Workstation內的虛機。docker0橋接器就像是Workstation內的VMnet8虛擬交換器。當管理者選擇虛機要採用NAT模式時，Workstation會建立一個192.168.x.0/24的內部網路（對比172.17.0.0/16）讓虛機接上。虛機會以SNAT的方式透過Workstation連到外面環境，而反過來，如果虛機要提供服務，管理者會設定Port Forwarding（DNAT）來透過特定Port讓外部機器可連到內部虛機。
接著，考慮一個問題：在一台Workstation上大家玩得很開心，但如果有兩台VMware Workstation，虛機都採用NAT模式，要怎麼讓兩台不同Workstation上的兩台虛機互連？同理，在Docker的預設網路設定內，在單一Docker Host內沒有太多問題，但當環境一大，有兩個以上的Docker Host時，該如何呢？
此時，想像自己的某個Web微服務有十個容器，五個在Host 1，另外五個在Host 2。外面的用戶或是Load Balancer要怎麼連到這十個容器？Host 1的8080～8084 Port再加上Host 2的8080～8084 Port嗎？有沒有覺得很難維護？如果這個服務有一百個容器呢？
想像自己的SaaS應用內，負責UI的微服務容器在Host 1上，AP-Logic的微服務容器在Host 2上，請問UI Container要如何連到AP-Logic Container？
回答這個問題前請想清楚，這是兩組都躲在NAT後面，而且本地IP網段一模一樣（172.17.0.0/16），位址也有機會一模一樣的容器喔！
你的資安Team因為合規與稽核需求，要求UI的容器與AP-logic的容器間要有防火牆防護。那打算怎麼做，成為iptables高手嗎？而且請把上面的情境連帶想像一下，iptables內除了防火牆也會有NAT，那麼防火牆規則內的來源與目的地IP地址會是哪一個？
業務Team要求進行應用的Scale-out/Scale-in，如前篇所講，這本來就是SaaS App該做的事。但在要擴充新的Container或移除現有的Container時，上面的網路連接、NAT、防火牆怎麼辦？
大家可能會想說，可以這樣做或那樣改，像是配置--net=host，或是改成libnetwork等等。但事實上，生產環境內沒有人希望用這種單機版的做法。就像在機房內，不會把虛機放在Workstation或是單台vSphere ESXi上提供服務，而是建立一個vCenter／多台vSphere的環境來集中管理。
同樣地，Docker具備強大的容器功能，但會需要一個能管理、維護、配置大型環境的機制，這就是CaaS（Container as a Service）相關方案，如Kubernetes、Docker Swarm、Fleet、Mesos等等要出場的原因了。
