在本刊第108期《跨伺服器硬碟串成儲存池 VSAN規劃建置入門》一文中，已經討論過VMware VSAN（Virtual SAN）的運作架構，並說明了在規劃建置初期中有哪些事項必須特別注意。因此，本文將帶領讀者一步一步輕鬆建立VSAN運作環境。
步驟2：建立VSAN專用網路
雖然，VSAN運作架構支援1Gbps和10Gbps網路環境，而此次實作的網路環境也採用1Gbps。但還是強烈建議，若要將VSAN用於正式營運環境，務必採用10Gbps網路環境，以免屆時因為網路環境滿載而造成VSAN運作效能低落。
此次實作環境中，每台ESXi主機都配置了2片1Gbps的網路卡，1片負責管理（Management Network）、遷移（vMotion Network）、VM（Virtual Machine Network）等網路流量，而另外1片則專責於VSAN傳輸流量。

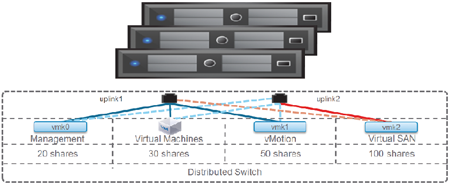

在虛擬交換器的部分，如圖3所示，VSAN運作架構支援標準式交換器vSS（vNetwork Standard Switch）以及分散式交換器vDS（vNetwork Distributed Switch）。
 |
| ▲圖3 VSAN運作架構示意圖。（圖片來源：VMworld 2014 – STO1279 – Virtual SAN Architecture Deep Dive） |
所以如果VSAN運作架構較小，使用vSS虛擬交換器即可，若VSAN運作架構較大並採用10Gbps網路環境，則建議採用vDS虛擬交換器，除了便於管理之外，還可以整合只有vDS才支援的網路流量控制NIOC（Network I/O Control）功能。
需注意的是，目前的VSAN 1.0架構中，不支援3-Party虛擬交換器，例如Cisco Nexus 1000V、IBM 5000V等等。
因為VSAN運作架構具備Scale-Out水平擴充的特色，最多可支援至32台ESXi主機，為了日後的管理便利性考量，實作環境便採用vDS分散式交換器網路基礎架構。

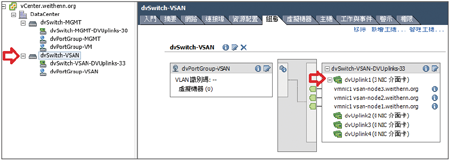

首先，建立2台vDS分散式交換器，分別命名為dvSwitch-VSAN以及dvSwitch-MGMT，並且在建立dvSwitch-VSAN虛擬交換器的過程中，將專用於VSAN網路的實體網路卡vmnic1加入其中，如圖4所示。
 |
| ▲圖4 dvSwitch-VSAN分散式交換器以及所屬的實體網路卡。 |
因為此實作環境中ESXi主機僅有2片網路卡，安裝過程中便會自動建立vSS並新增VM Network和Management。

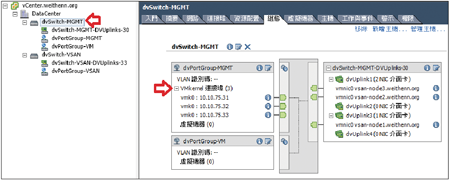

因此，建立第2台vDS虛擬交換器dvSwitch-MGMT時，先不把任何實體網路卡加入，待建立完成後再以遷移的方式，將原本的管理網路網卡vmnic0由原本的vSS遷移至vDS虛擬交換器dvSwitch-MGMT，完成遷移動作後，便可以將原有的vSS刪除，如圖5所示。
 |
| ▲圖5 dvSwitch-MGMT分散式交換器以及所屬的實體網路卡。 |
接著，再為dvSwitch-VSAN虛擬交換器「啟用」VSAN網路流量。登入vSphere Web Client管理介面後，依序點選「首頁 > 主機和叢集 > ESXi主機 > 管理 > 網路功能 > VMkernel 介面卡」項目。

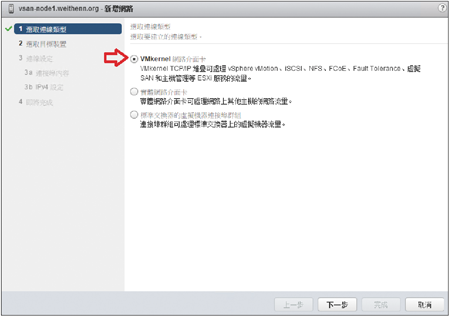

接著點選「新增主機網路」圖示，在彈出的視窗中，於「選取連線類型」頁面內點選「VMkernel網路介面卡」項目，準備新增VSAN網路的VMkernel Port，如圖6所示。
 |
| ▲圖6 準備新增VSAN網路的VMkernel Port。 |

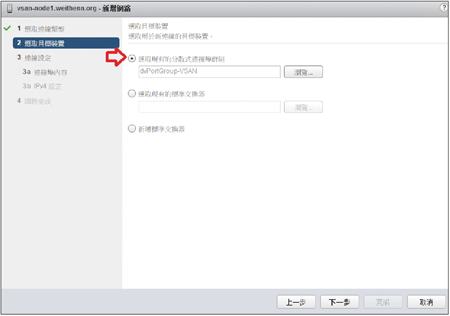

隨後，在「選取目標裝置」頁面內點選「選取現有的分散式連接埠群組」項目，並按下〔瀏覽〕按鈕選擇剛才建立的「dvSwitch-VSAN」虛擬交換器以及「dvPortGroup-VSAN」連接埠群組，也就是要將VSAN VMkernel Port連接至此Port Group，如圖7所示。
 |
| ▲圖7 選擇VSAN VMkernel Port要連接至哪個Port Group。 |

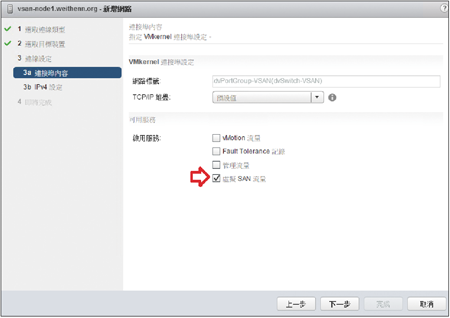

來到「連接埠內容」頁面後，勾選「虛擬SAN流量」選項，表示此VMkernel Port專用於VSAN傳輸流量（此項目在傳統vSphere C# Client中看不到），然後按下〔下一步〕按鈕，如圖8所示。
 |
| ▲圖8 勾選虛擬SAN流量項目。 |

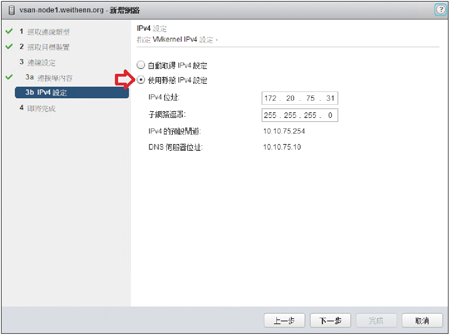

最後，設定此VMkernel Port的固定IP位址即可。在此實作環境中，ESXi主機共有3台（vsan-node1?3），而IP位址為172.20.75.31?33，如圖9所示。
 |
| ▲圖9 設定VMkernel Port的固定IP位址。 |
