先前介紹了NSX Advanced Load Balancer的功能與使用效益，並說明其安裝準備與流程，然後詳細討論真正用來提供應用遞送服務轉發層的服務引擎。這裡將接著探討實際開始部署前，所需的底層網路準備。不同的雲環境，底層需求的網路準備是不同的。
接續系列文章，前面和大家就NSX Advanced Load Balancer（後續簡稱為NSX ALB或是Avi）的核心構件，包含Controller以及Service Engine進行說明。接下來，本文將就實際安裝前的另一個重要準備：底層網路需求，來專注進行討論。
與傳統硬體應用遞送交換器，或被稱為「Application Switch」的解決方案不同，在絕大部分的狀況下，NSX Advanced Load Balancer並不會被當成一台Switch或是Router。Avi通常建議是利用Reverse-Proxy機制：當外部用戶往應用的連線要求送到Avi的服務引擎上，服務引擎會改用自己的IP地址往後端的Backend Server連線並取得回應。如果業務管理者需要看到用戶的來源地址連線，可以選擇採用X-Forwarded-For或是Proxy Protocol的方式來發送用戶IP資訊給後端伺服器。
這代表的是，Avi在大多數環境內，不需要如同傳統硬體應用遞送交換器，從底層的vlan、IP網段與Gateway、路由等等開始配置。Avi的服務引擎大部分環境是虛機，建立在現有的虛擬化環境╱公有雲上。因此，網路配置上需要關注的是：
‧Avi服務引擎虛機要如何接取到底層的虛擬網路？
‧Avi服務引擎虛機本身以及上層業務採用的虛擬IP（Virtual IP）要如何配置？對應的Gateway要如何設定？
講起來很簡單，但要考慮的沒有那麼單純。如前篇所討論的，Avi的服務引擎是可以「動態」部署的，這代表理想的狀況下，不打算一台台服務引擎手動去配置IP與Gateway。其次，Avi不僅可連動底層的虛擬化平台，同時還能夠連動SDN方案，或不同的公有雲。這代表其實在不同的「Cloud」裡，Avi的網路配置方式會有不同。
這裡沒有打算窮盡所有不同環境進行討論。但在接下來，想要與大家就幾個代表性環境內的網路配置方式進行說明，分別是純vCenter/vSphere Cloud、NSX-T Cloud、AWS Cloud這三種。
vCenter/vSphere Cloud
在vCenter/vSphere Cloud內，配置的過程中Avi會詢問三個類型不同的網路：
1. 管理網路：這是服務引擎與Avi Controller連接的介面，純為Out-of-Band當作控制使用。
2. VIP網路：配置上層Virtual Service VIP的網路，提供Virtual Service服務的Avi Service Engine會動態將一個網卡放置到這個PG內（並配置IP），Virtual Service的VIP也會建立在此網段內
3. Backend Pool網路：配置往後端Backend Server接取的網路，提供Virtual Service服務的Avi Service Engine會依據Pool內的定義，動態地將一個網卡放置到這個PG內（並配置IP），由此網段往後端Backend Server連接。

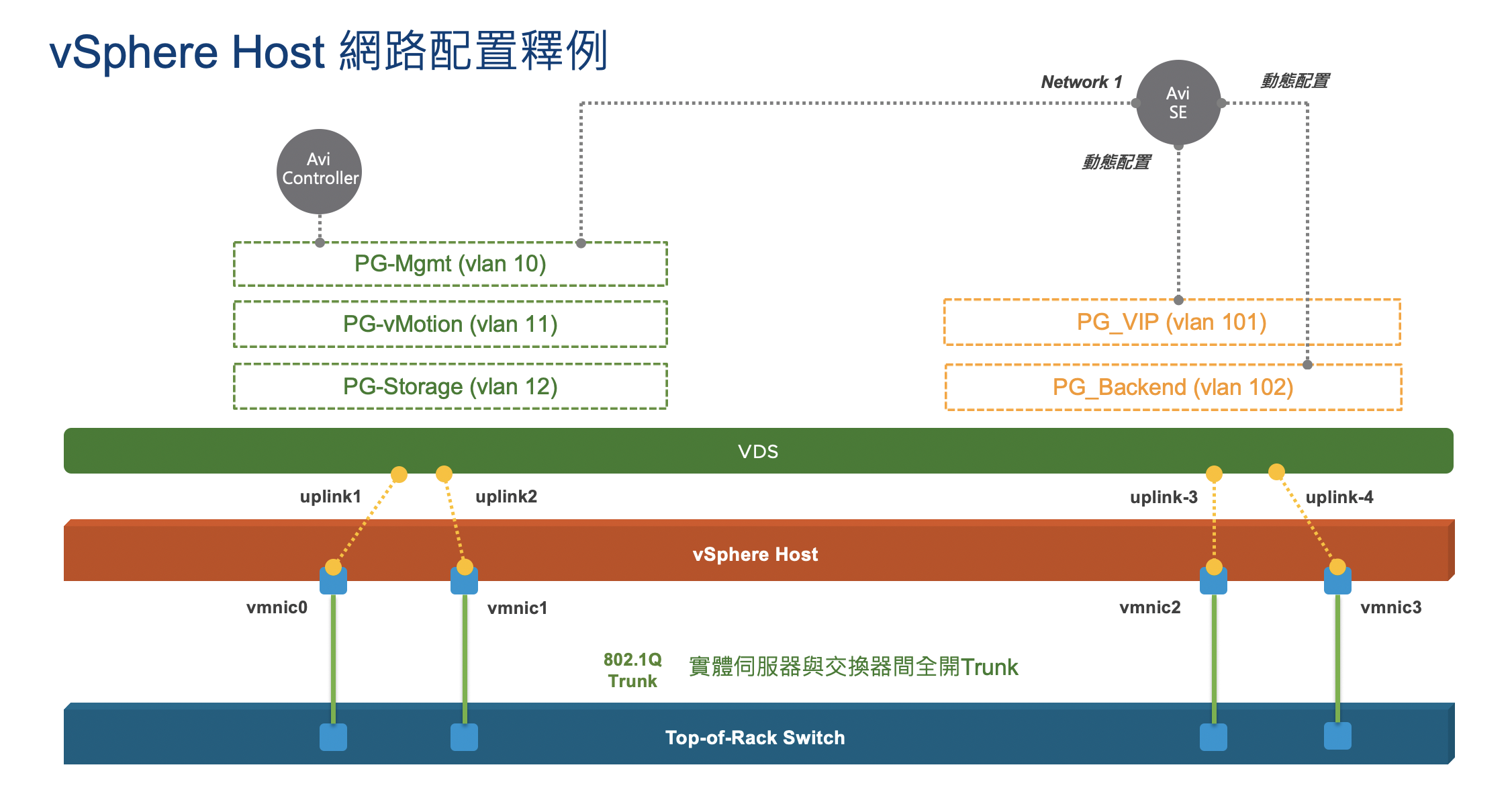

用一張關係圖來進行說明，如圖1中的vCenter/vSphere環境內，管理者預先建立好三個Port Group（用vSS/vDS建立均可）：PG-Mgmt (vlan 10)、PG-VIP (vlan 101)、PG-Backend (vlan 102)。同時，透過採用DHCP，或是在Avi的配置內設定IP Pool，各網段內劃定一段IP範圍可提供服務引擎接取。
此時，當每一台Avi服務引擎動態建立時，這個服務引擎虛機的第一張網卡會接到PG-Mgmt內（於Avi vCenter/vSphere Cloud內指定）。服務引擎透過這個介面與Avi Controller進行溝通
而當一個Virtual Service被指定要放置到這台服務引擎（透過Service Engine Group）時，在Virtual Service的配置內，透過VIP所在的網段，或是管理者手動指定要接到哪個網路，服務引擎虛機用一張網卡接到對應的Port Group（圖1的PG_VIP），並取得服務引擎在此網段上的介面IP，並且配置管理者指定的VIP。
此外，在Pool配置中，透過Backend Server所在的網段，或是管理者手動指定要接到哪個網路，服務引擎虛機用一張網卡接到對應的Port Group（圖1的PG_Backend），並取得服務引擎在此網段的介面IP。
圖1 在vCenter/vSphere環境內建立三個Port Group。

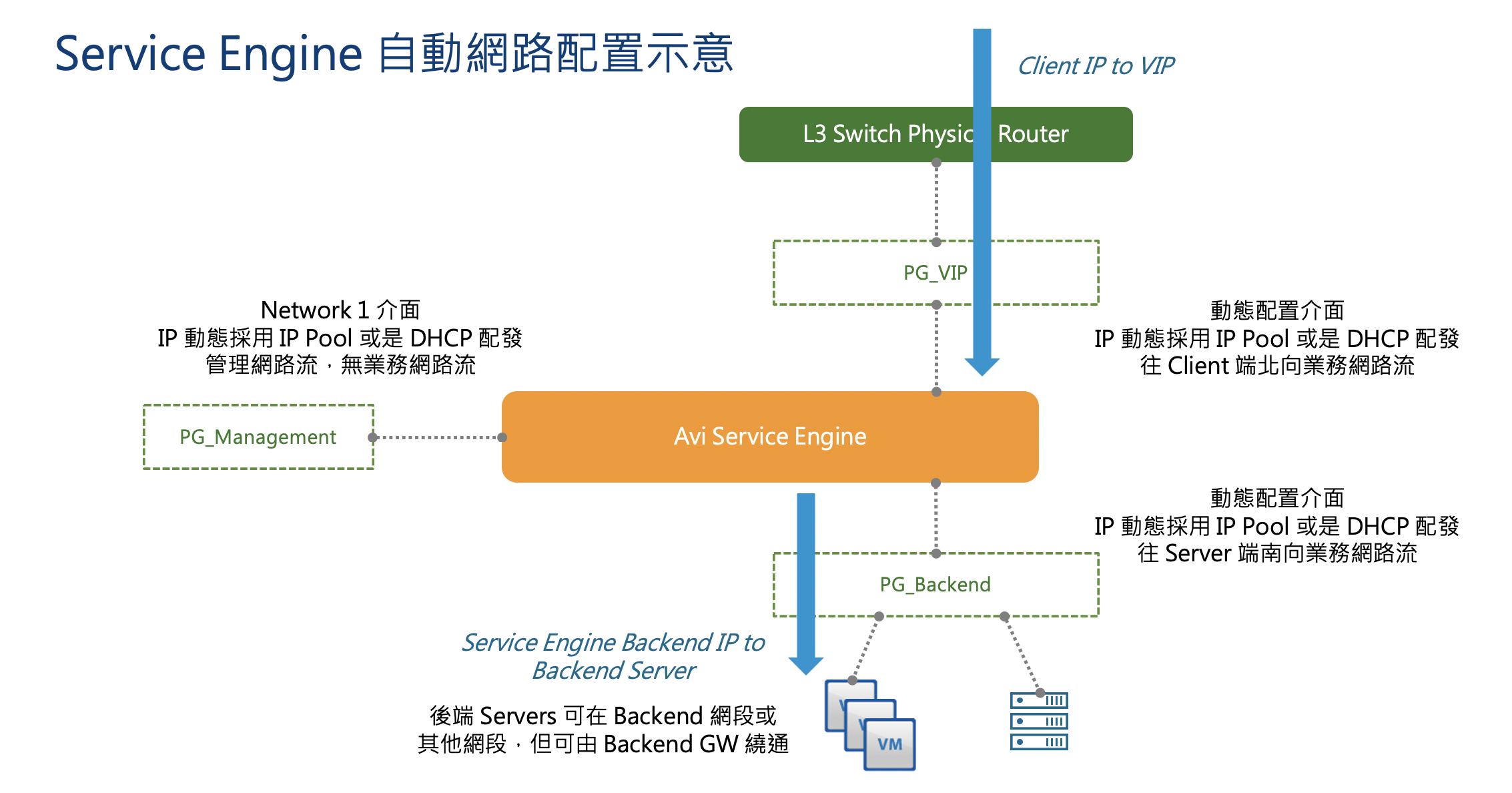

圖2是配置完的示意圖，服務引擎虛機左邊的Network 1介面單純進行管理用途，一張網卡接往前端的PG_VIP，一張網卡接往後端的PG_Backend。用戶連線由前端網路連到服務引擎上的Virtual IP，服務引擎改用後端自己本身的IP往Backend Server連接。
圖2 配置完成範例。

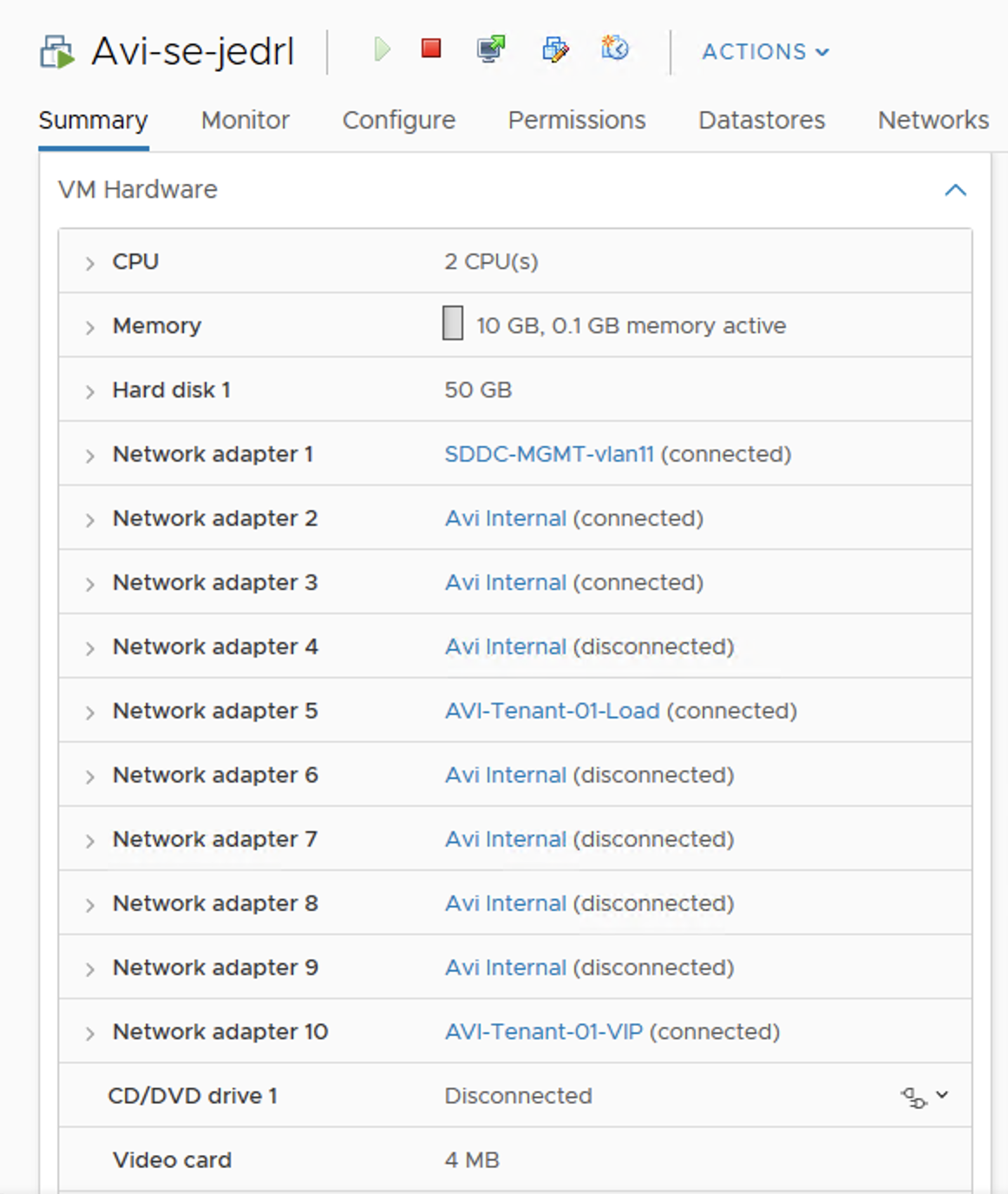

圖3內是一個實際環境動態部署出的服務引擎虛機配置。大家可以看到，第一張網卡是接往管理網路，而Network 10是在Virtual Service設定後，由Controller動態指定連接到Avi-Tenant-01-VIP這個Port Group，Network 5則是連往後端的Avi-Tenant-01-Load Port Group。
圖3 動態部署的服務引擎虛機配置。
Avi方案在vCenter/vSphere Cloud內的網路架構大致說明至此。其實，重點不在實務上的安裝流程，因此文內就沒有太多UI配置畫面，但希望各位可以理解後續若須安裝，架構上的網路設計概念為何。另外，常被客戶問的一個問題是，上面談到的三個網路一定要分開嗎？可不可以把VIP、Backend網路放在一起，或甚至單一網路把Mgmt、VIP、Backend都通吃呢？
答案當然可以，但這樣做好不好，就是各位在架構上的取捨了。這裡的建議是如果能分開，分開當然是比較好，可以把不同性質的管理∕業務分流，也較容易做到硬體上完整的頻寬使用（不同的Port Group在vSphere上可以選擇用不同的獨立網卡）。
NSX-T Cloud配置
Avi從20.1版開始正式支援NSX-T Cloud，這代表了Avi服務引擎可以連接到NSX-T的Overlay交換器。並且，Avi Controller能夠直接連動NSX-T Manager，取得NSX-T網路的相關資訊，並且配置需要的路由、安全群組等構件。
後續Avi會逐步取代NSX-T原生的Load Balancer功能，變成NSX-T環境內的主要應用遞送服務方案。當然各位如果生產環境內有使用NSX-T原生Load Balancer的話，也無須擔憂，VMware會持續提供需求的維護。但若以進階、完整的應用遞送功能，後續就會是做在Avi方案內了。

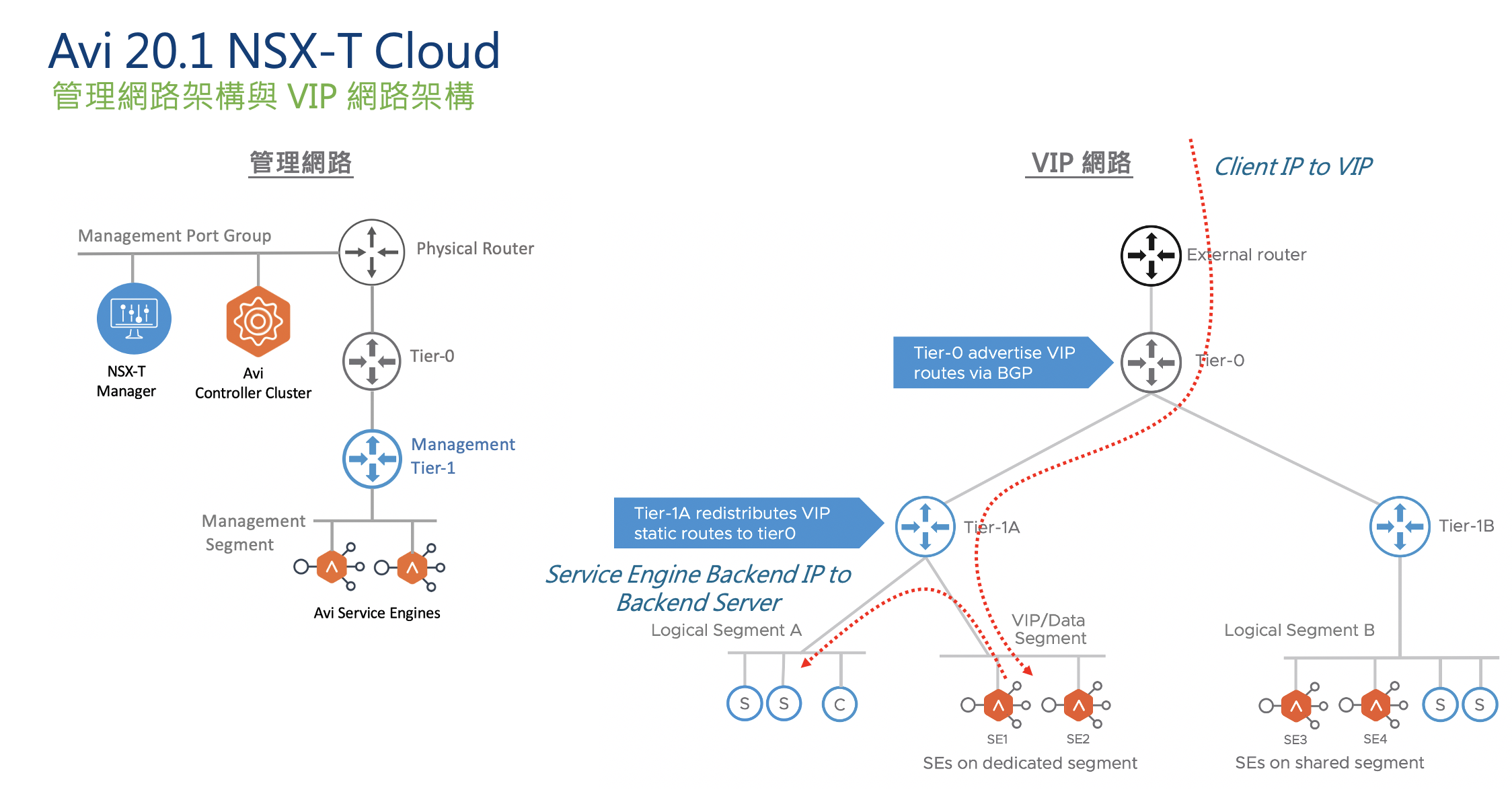

在前面談到，於vCenter/vSphere Cloud內，需要配置三種網路：管理、對前端VIP的網路、對後端Backend Server的網路。而目前在NSX-T Cloud內，網路架構如圖4所示，分別簡單說明：
圖4 NSX-T Cloud網路架構示意圖。
‧在NSX-T Cloud架構內，配置時只有兩種網路：管理網路，以及業務網路。圖4左方是管理網路的示意圖，管理者應該預先配置好一個Tier-1 Gateway以及指定的Management Segment。當服務引擎虛機被動態建立時，會有一個vnic連接到Management Segment上，並取得管理使用的IP。
‧NSX-T Cloud內業務網路僅能是One-Arm架構，也就是說，用戶端連往VIP的網路流，以及服務引擎往後端Backend Server的連線，必須使用同一個介面。管理者應該預先配置好一個Tier-1 Gateway以及指定的Data Segment。當Virtual Service被指定到服務引擎上時，服務引擎會有一個vnic連接到Data Segment上，並取得業務網路流傳送的IP。
‧這個Data Segment可以是一個獨立的空網段，專門用來接取服務引擎，也可以與Backend Server在同一個網段，如圖4右方所示。
‧與vCenter/vSphere Cloud相同，管理者應該透過配置DHCP或是在Avi環境內指定IP Pool，提供服務引擎接取到Management/Data Segment上的IP配置。
NSX-T Cloud裡面一個特殊的網路設計，這邊也和大家討論。當配置出一個Virtual Service以及裡面的VIP時，Virtual Service內指定的Tier-1 Gateway會透過Route-Advertisement往Tier-0 Gateway宣告自己擁有這個/32的VIP，並透過Tier-0與外部實體網路的路由發布至企業網路。

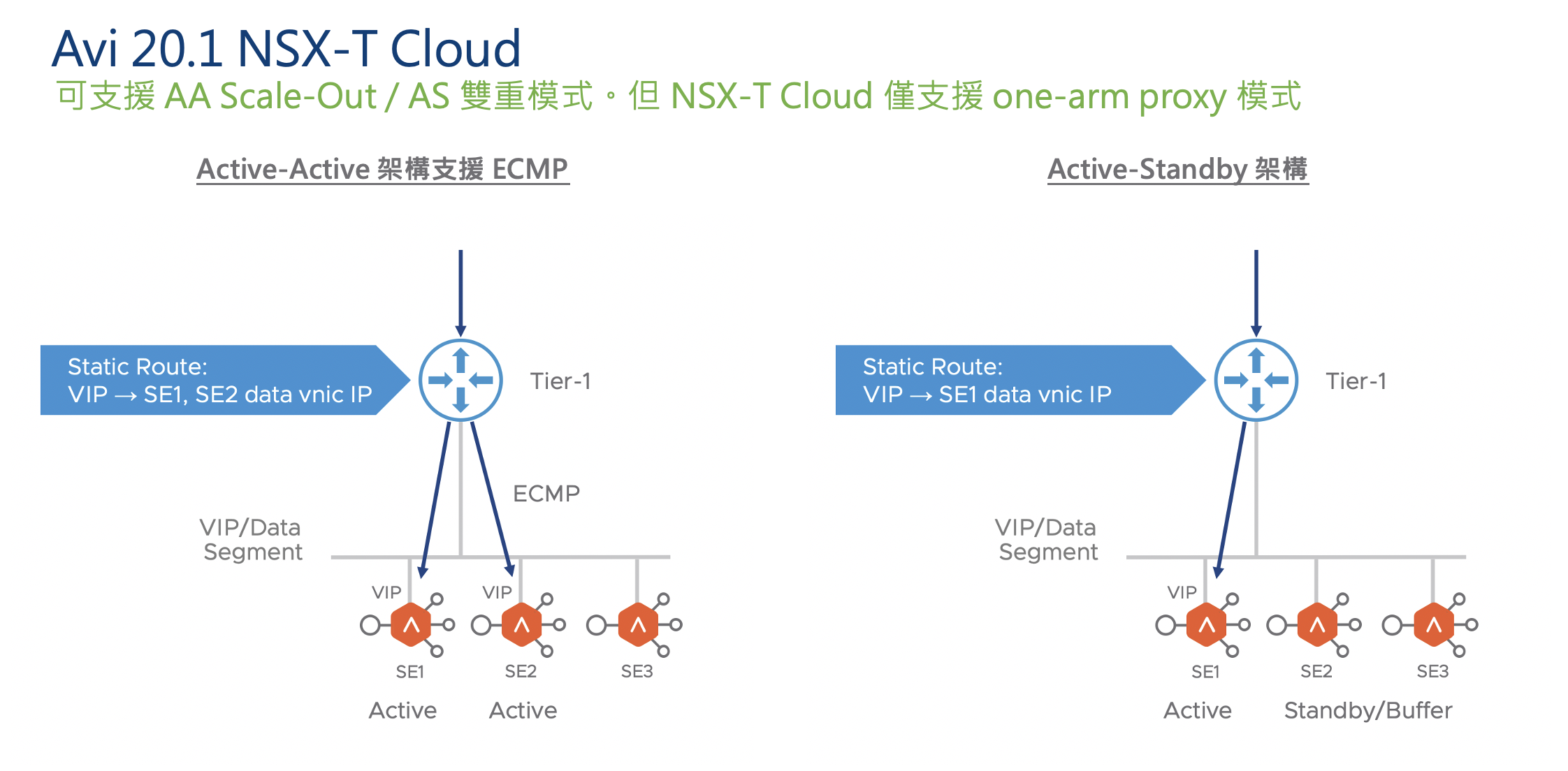

此外，這個Tier-1 Gateway上會同時配置靜態路由，將往VIP的封包轉送到服務引擎上。透過這個架構，當以Active/Active架構要服務一個Virtual Service時，所有往VIP的連線會先送到指定的Tier-1 Gateway，然後透過Static Route ECMP機制，底層就可以有多台服務引擎來提供應用遞送服務，如圖5左方。
圖5 NSX-T Cloud架構範例。

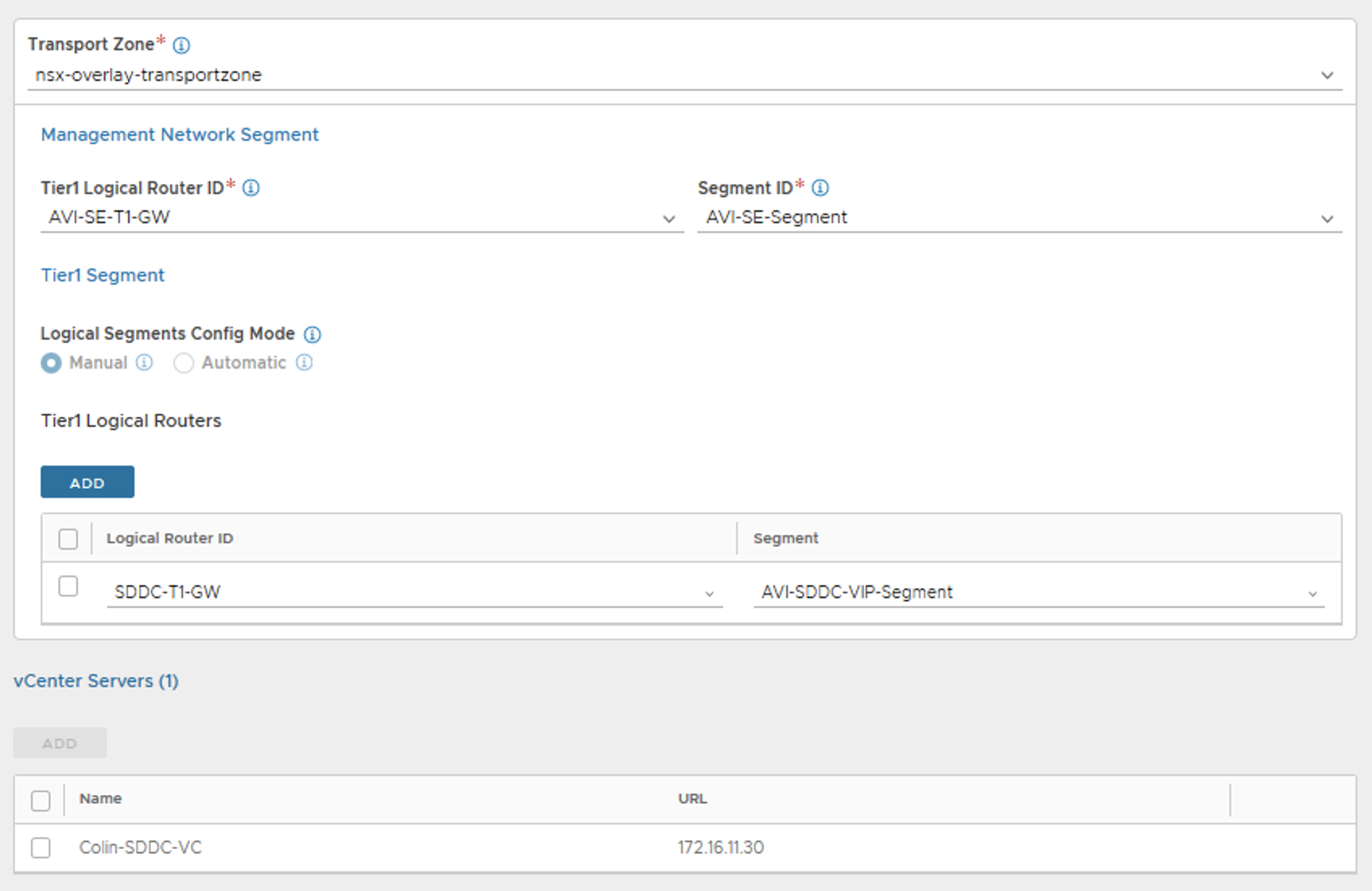

抓幾個實際的NSX-T Cloud的網路配置畫面。首先，在設定Cloud的配置時，由圖6內大家可看出：
圖6 設定Cloud的配置。
‧Management Network Segment內就是指定服務引擎的管理介面所要接取的Tier-1 Gateway與Segment。 ‧Tier-1 Segment內就是指定業務網路使用的Tier-1 Gateway與Segment。

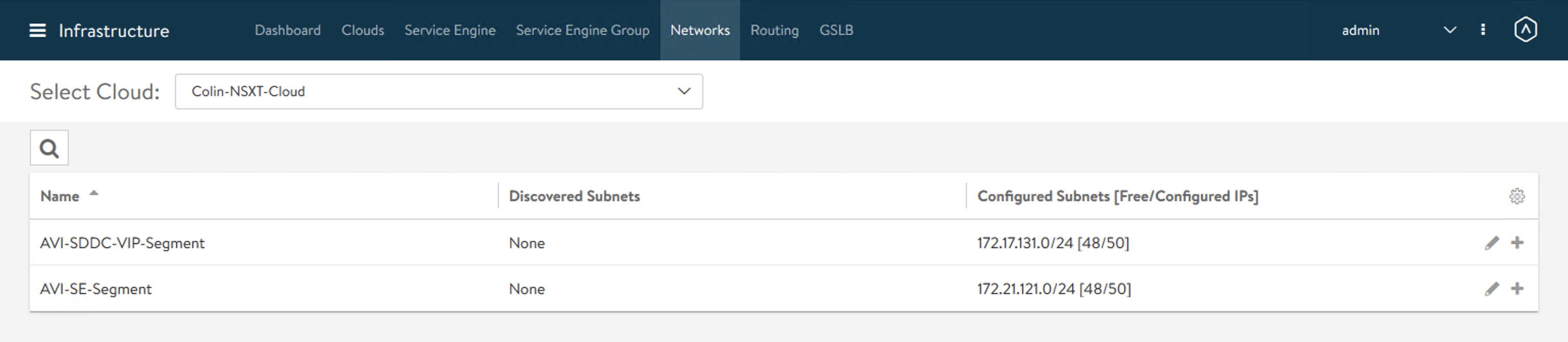

在Avi的配置中，設定了這兩個網路所配置的IP Pool，以及對應的Gateway，如圖7～8所示。
圖7 設定網路所配置的IP Pool。

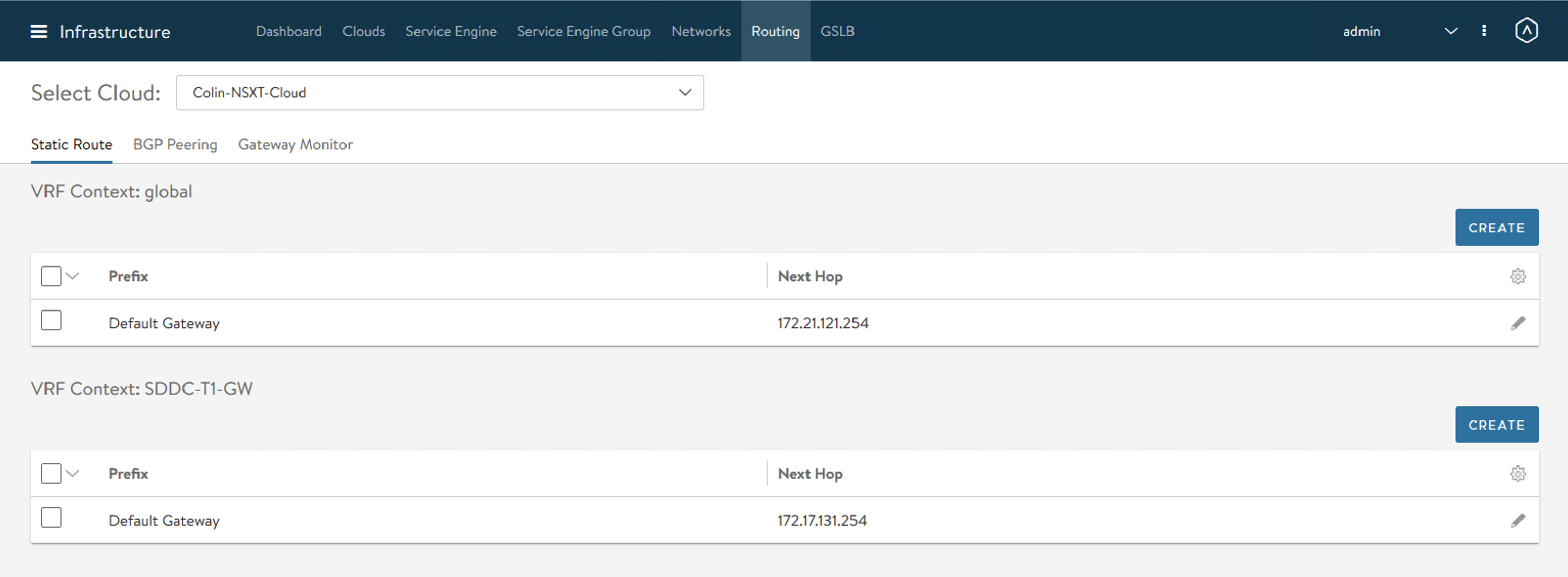

圖8 設定網路所對應的Gateway。

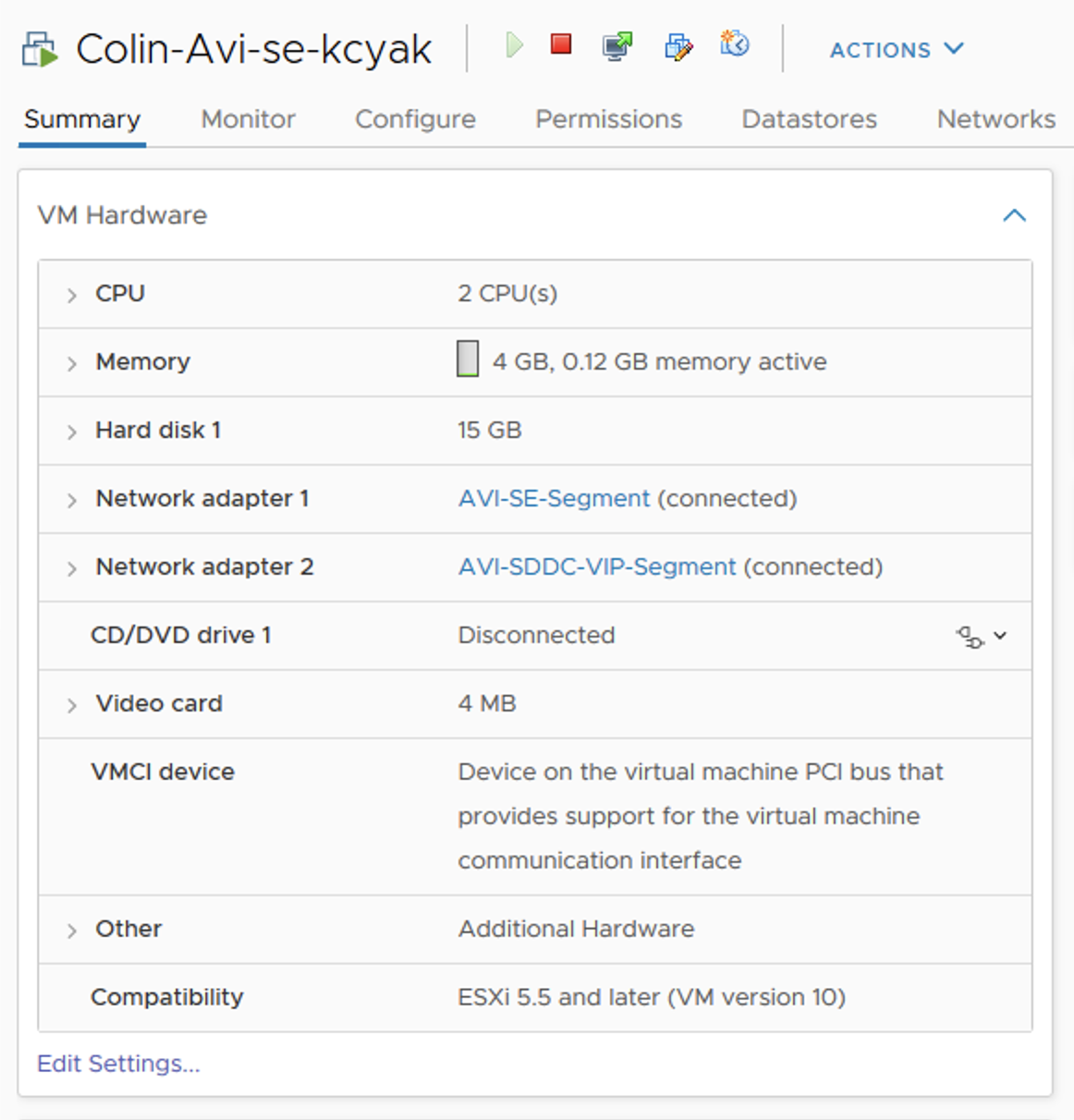

然後，圖9則是實際在NSX-T Cloud內產出的服務引擎虛機之網路配置。大家可以看到，兩張網卡分別接往Management網路（AVI-SE-Segment）以及業務網路（AVI-SDDC-VIP-Segment）。前面的是Out-of-Band的管理網路，後端的業務網路則負責實際的應用遞送網路流。
圖9 服務引擎虛機的網路配置。
以上是Avi在NSX-T Overlay環境內的網路配置架構。這邊隨著NSX Advanced Load Balancer以及NSX Data Center本身新版本的釋出，還會有其他的變化與更多的功能。若各位考慮或已經建置具備NSX Data Center的VMware SDDC環境，可以多關注相關新版本內整合的方式。
AWS Cloud配置
在前面兩段的討論中，vCenter/vSphere Cloud內，服務引擎會配置三種網路：管理、對前端VIP的網路、對後端Backend Server的網路；而在NSX-T Cloud內則僅支援One-Arm架構，因此需要兩種網路：管理網路、業務網路（包含對前端VIP及後端Backend Server的連接）。而在AWS Cloud裡面呢？

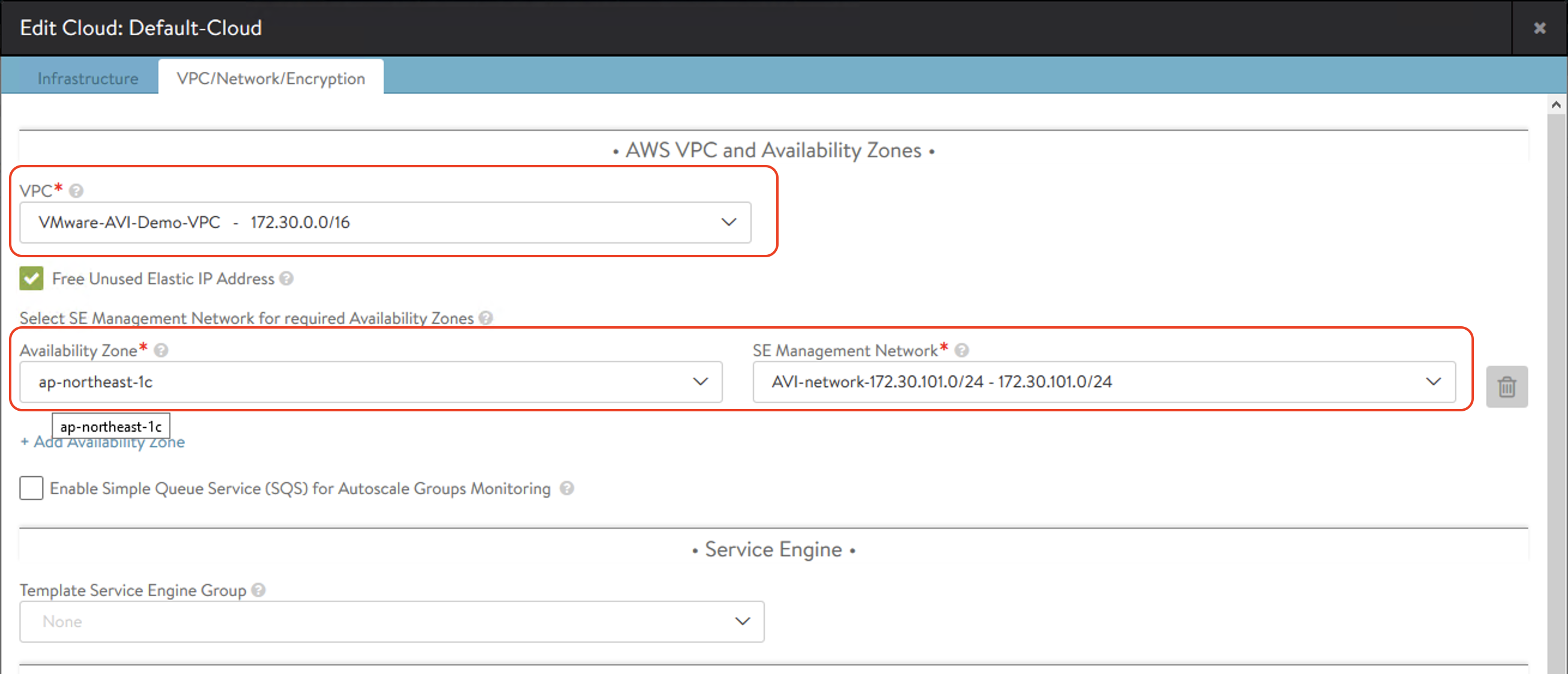

超單純的，就只需要配置一個網路，同時給管理/VIP/Backend使用。圖10是AWS Cloud的配置，在設定了AWS Region、Access、Secret-Access Key等配置後，網路這裡需要選擇的配置包括：
圖10 AWS Cloud的配置。
‧這個Region內的哪個VPC
‧在這個VPC內哪個AZ內的指定Subnet

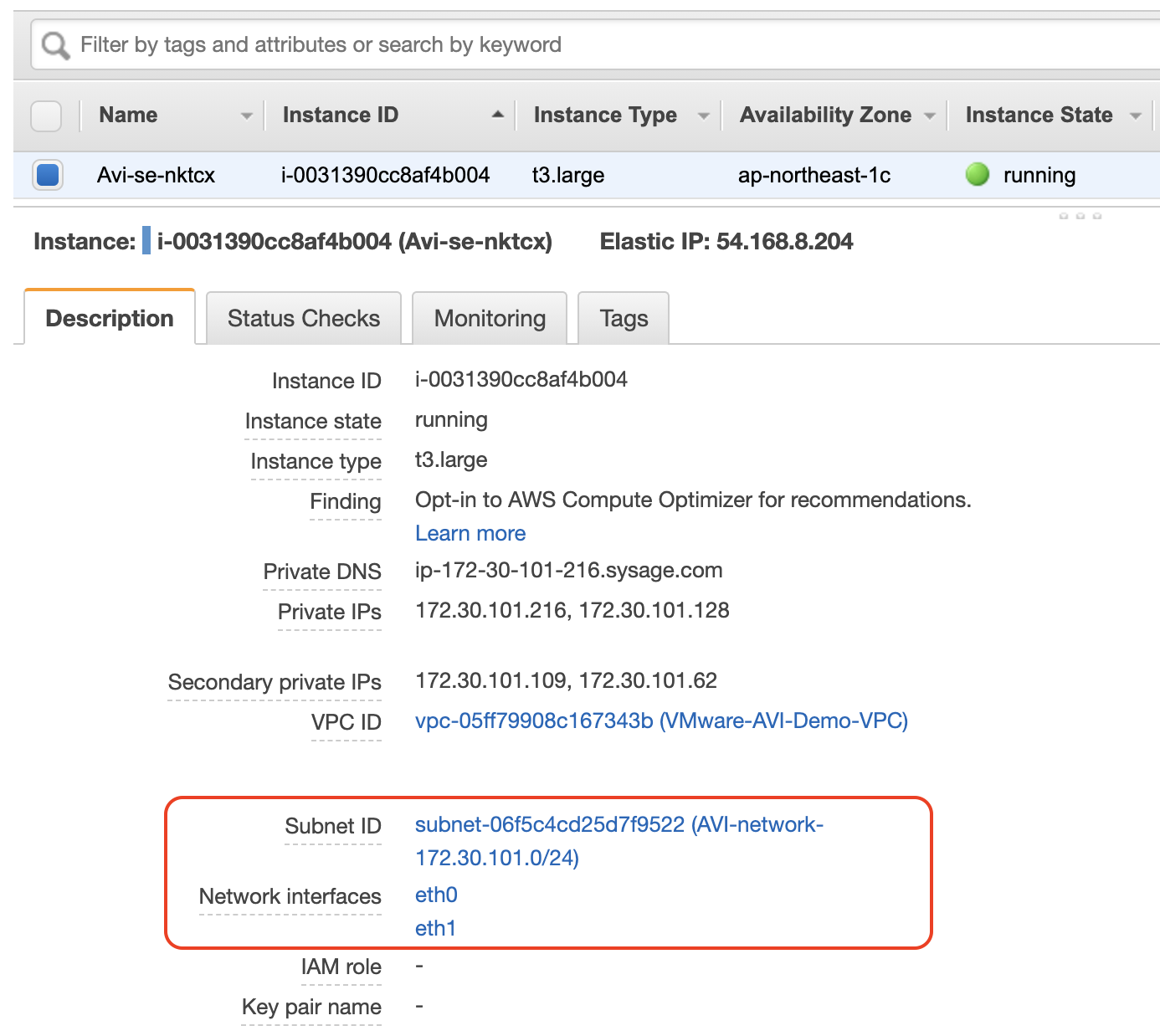

然後呢？然後就沒什麼要配的了。只要被選定的Subnet（上面的AVI-network-172.30.101.0/24）裡面有DHCP配置，Avi部署的服務引擎Instance產出時，就會自動配置兩個網路介面接到上述的Subnet，一個負責管理，另一個負責業務網路流的連接。圖11所示則是在AWS EC2管理介面中看到Avi服務引擎的Instance。
圖11 Avi服務引擎實例。

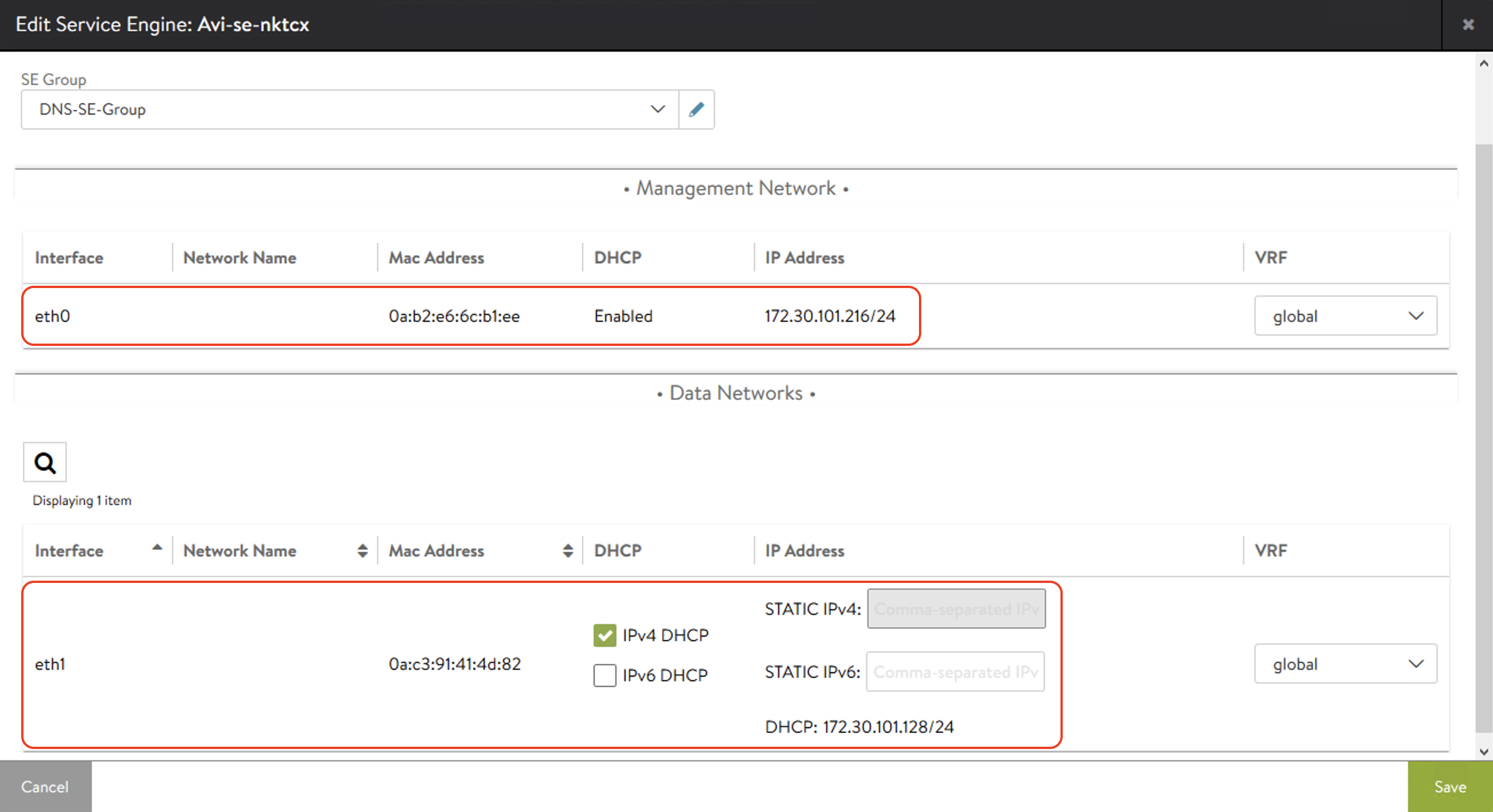

可以看到這個Avi-se-nktcx的Instance有兩張網卡eth0/eth1。當然，在AWS介面中可以點進去查看網卡配置的IP等細節，不過，在Avi介面中，也可以藉由點擊服務引擎的介面，看到IP的配置，如圖12所示。
圖12 點擊服務引擎介面，來查看IP的配置。
從中可以看到兩個介面的IP都配在同一個Subnet 172.30.101.0/24內，也就是在AWS Cloud裡面選擇的VPC Subnet。
本篇文章內討論了Avi配置時，在三種不同Cloud裡面的網路架構。為什麼要花費這麼多篇幅進行底層網路討論呢？
首先，在不同的Cloud內，網路架構可能相差極大，配置流程也截然不同。因此管理者務必在進行配置前，熟悉對應環境內的網路配置模式。
其次，對應到不同的Cloud，底層實體網路的預先準備也不同。在前面的討論內，提到了：
‧在vCenter/vSphere Cloud中，最佳的架構是底層網路應該區分三個不同的管理、前端（VIP）、後端（Backend）網段。實體網路應該配置這些網段的vlan與gateway，而vCenter/vSphere內應該將對應這些網段的Port Group與對應的vlan設定完成。同時，Avi管理者應該與網路管理者在各個網段內劃定一段範圍IP，以底層DHCP或是Avi IP Pool的方式提供服務引擎接取。
‧NSX-T Cloud內，Avi管理者應與NSX-T管理者預先將環境內對應管理網路以及業務網路的T1-Gateway/Segment配置完成，並且在NSX-T與實體網路介接的路由上，允許業務網路T1-Gateway上的VIP /32 host-route的發布。同時上述的網段內，需要指定IP範圍以DHCP或Avi IP Pool的方式提供服務引擎接取。
‧AWS Cloud內，應預先在指定VPC內，選定一個Subnet供Avi服務引擎部署，並且啟用DHCP提供IP配置。
若上述的準備充足，在Avi的配置過程中，網路的設定是很單純快速的。一般也就是最多三個步驟：
1. 在Infrastructure - Cloud的設定內，配置管理網路。
2. 在Infrastructure - Network的設定，指定選定網路的IP Pool。
3. 在Infrastructure - Gateway的配置內，指定選定網路的Gateway。
＜本文作者：饒康立，VMware資深技術顧問，主要負責VMware NSX產品線，持有VCIX-NV、VCAP-DTD、CCIE、CISSP等證照，目前致力於網路虛擬化、軟體定義網路暨分散式安全防護技術方案的介紹與推廣。＞
