之前曾經介紹過如何運用Netflow來找出網路裡的嫌疑犯，但對於忙碌的網管人而言，要一筆一筆去檢查使用者是否有異常行為，不僅浪費人力，更會犧牲寶貴的時間。其實，結合sFlow與Snort來自動抓出惡意的網路行為，就可以讓這些檢查動作自動化。
在本篇文章中，將介紹如何結合sFlow與Snort自動抓出惡意的網路行為，並且自動發出告警信來通知管理者，以減少人力的負擔。
首先先介紹sFlow。sFlow和Netflow聽起來很相似，但在骨子裡卻不一樣。Netflow會針對所有流經的網路封包去取得其特徵，包含Source IP address、Destination IP address、Source port for UDP or TCP, 0 for other protocols、Destination port for UDP or TCP, type and code for ICMP, or 0 for other protocols、IP protocol、Ingress interface (SNMP ifIndex)、IP Type of Service這些資訊。
由於Netflow會對所有流經的封包進行處理，若網路流量極大時，Netflow所提供的資料量亦會隨之增加，若資料量太大，後端分析引擎可能會不堪負荷，進而影響資料判讀時的正確性。
sFlow的作法和Netflow不同，sFlow以取樣的方式取出資料的摘要，使用者可以自訂其取樣大小及取樣週期，即使流經大量網路流量，但sFlow經取樣後的資料相對於Netflow而言會大量的減少，如此一來就可以兼顧資料正確性並確保後端分析引擎處理能力。
在實務上，sFlow較常運用於高速網路的環境，也是因為其具有此特性的關係。sFlow提供的資料格式在之後實作的階段會加以展示，在此不多作說明。
在實作時，會遭遇到許多的困難，這是因為sFlow僅在部分設備上提供，也不像Netflow，在Linux中可使用nfdump套件來產生符合其格式的流量。
在幾經研究後，於「http://www.sflow.org/products/network.php」網頁內找到相關線索，可以使用Open vSwitch來產生sFlow流量，因此之後的安裝流程會先示範如何安裝Open vSwitch，並產生sFlow流量。
安裝Open vSwitchx
本文的安裝環境為使用Linux Ubuntu 11.10 Server版本，Apache及MySQL在安裝Linux時已預先安裝。由於必須自行編譯（Compile）程式，因此先安裝build套件：

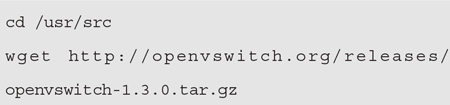

之後，到Open vSwitch網站（http://openvswitch.org/）下載原始程式。

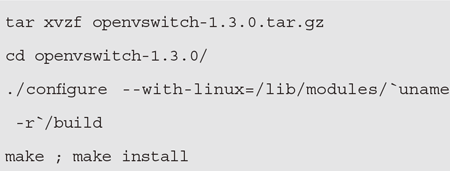

下載後將之解壓縮，並加以編譯再進行安裝，在編譯過程中指定--with-linux參數以產生Kernel Module，以便載入Kernel中執行。在此使用的是最新版本1.3.0。

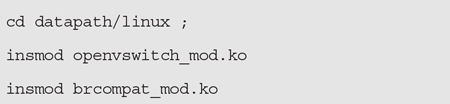

接著，將剛編譯產生的Kernel Module置入（Insert）Kernel中，若原先有安裝bridge模組，記得先將之rmmod（刪除模組）。

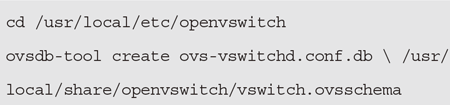

之後開始建立Open vSwitch的db檔。此步驟只須執行一次，之後若伺服器（Server）重開機，也不需要重新執行此步驟。

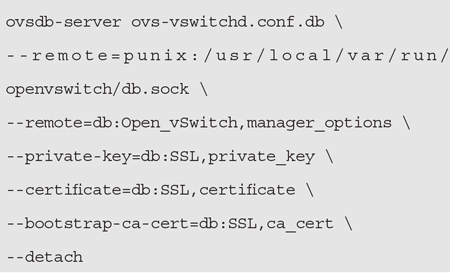

隨後啟動ovsdb-server，manager_options是ovs-vswitchd.conf.db檔中的column名稱，可能會隨著版本而改變，例如在1.1版本為managers。請注意，以下的步驟若碰到伺服器重開機，就必須重新執行。建議將之存檔為shell script檔，並於開機後執行。
然後，初始化資料庫。
接著就可以啟動ovs-vswitchd daemon，正常會如圖1所示：
 |
| ▲圖1 ovs-vswitchd正常啟動後的情形。 |
然後，開始建立虛擬交換（Virtual Switch）。先產生一個br0的介面，並將之喚醒：
接著，將eth1及eth2加入br0的群組中。
可以執行下列的指令來確認是否有建立br0的群組：
也可以列出br0由哪些實體介面組成：
最後，再確認一下eth1和eth2都是屬於br0群組。
這個時候，便可測試一下Open vSwitch的輸出。分別在eth1和eth2介接設備，各自設定成192.168.1.1及192.168.1.2的網路位址，並且做傳檔測試。然後，使用tcpdump來觀察eth1的輸出，此時輸出如圖2所示。
 |
| ▲圖2 Open vSwitch的輸出。 |
從圖2中可以看到流量相關的資訊，例如IP、MAC、IPSize、headerLen、vlan等。此時尚未產生sFlow格式的輸出，讀者可將此圖2和產生sFlow後的圖5做一個比較。
產生sFlow流量

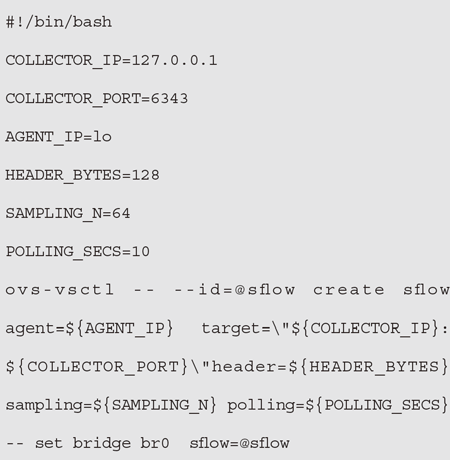

接著到了重頭戲：sFlow的產生。在此建立一個Shell Script檔，以方便後續管理及維護，其內容如下：
由於這裡要透過本機來接收sFlow的封包，因此將AGENT_IP所屬的介面指定為lo，並指定Collector的IP為127.0.0.1，Port為UDP 6343，指定其每10秒Pooling一次，並指定取樣頻率（Sample Rate）為64（每隔64個Packet就取樣一次），之後再執行這個Script檔（記得執行chmod +x），讓br0可以送出sFlow records。
可以利用以下的指令查看剛剛的設定是否成功：
輸出結果如圖3所示，從中可以看出agent是lo，此外還有header長度、polling週期，取樣率及輸出目的等資訊，此外uuid也是一個觀察的重點。
 |
| ▲圖3 sFlow輸出設定。 |
接著透過tcpdum指令來驗證是否可從lo介面收到sFlow records。圖4是得到的tcpdump輸出，可以驗證有收到sFlow封包。
 |
| ▲圖4 tcpdump輸出結果。 |
隨後開始製造流量，讓它流經eth1和eth2，並利用tcpdump觀察其資料格式（圖5）。
 |
| ▲圖5 sFlow record的輸出。 |
由此可以看出，sFlow的輸出字串和一般熟知的SNMP MIB的格式及命名方式相當接近。此外，也可以看出每一個sFlow是由Datagram開始的，中間有數個Sample，最後再由DataGram結束。中間Sample出現次數，端看當初取樣的頻率而定。
接著下載sflowTools，將sFlow的輸出轉化為tcpdump格式，以方便Snort處理。sflowtool的官方網頁為「http://www.inmon.com/technology/sflowTools.php」，讀者可自行參閱。

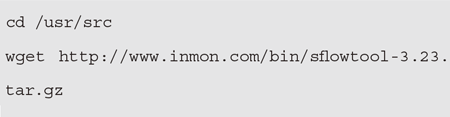

緊接著，切換至「/usr/src」目錄，並下載sflowtool原始檔。

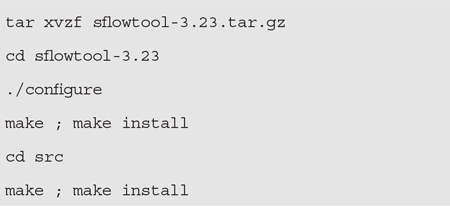

將原始檔解壓縮，並編譯及安裝。
暫時不啟動sflowtool，待Snort安裝完成後再一併啟用。接著，動手安裝Snort。
安裝Snort
在Ubuntu 11.10的環境下，安裝Snort是很輕鬆的。若之後要自行更新rule檔，請自行到Snort官方網站註冊帳號並下載更新。
在安裝過程中會詢問所要監控的網段，在此可以任意輸入。之後可以編輯「/etc/snort/snort.debian.conf」檔案再做調整。
在本文中所規劃的是結合Snort與sFlow，因此無須特別指定其網段。安裝完成後，Snort已經自行啟動，記得將它關閉。
為了保險起見，避免重開機時Snort再次被啟動，所以把Snort的啟動程式移到「/root」目錄中。
此時就可以啟動sflottool，並將它的輸出作為Snort的輸入，指令如下：
-p 6343代表sflowtool接受UDP port 6343的輸入，-t代表以Binary檔的方式輸出符合tcpdump的格式，並且將之作為Snort的輸入，而Snort讀取「/etc/snort/snort.conf」之後啟動。

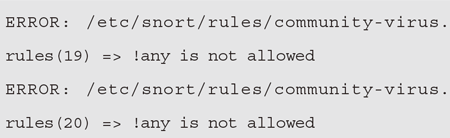

在此操作過程中，發現community-virus.rules這個檔案有兩行需要修改，因此須編輯「/etc/snort/rules/community-virus.rules」這個檔案。並在第19行及20行的最前面加上#號。以下為啟動Snort時的錯誤訊息：
接著，將要觀察的流量來源接在eth1（以Mirror Port的方式收集對外網路的流量）。開始做側錄之後，在「/var/log/snort」目錄內會有log檔案產生，產生的檔案會以「/etc/snort/snort.conf」檔案中所設定的格式輸出。預設會有alert及tcpdump.log. 1324615511（後面的數字是以Timestamp格式呈現）的檔案產生，如圖6所示。
 |
| ▲圖6 成功啟動Snort後所儲存的log檔。 |
確定alert及tcpdump檔產生之後，可以看一下alert檔的內容，如圖7所示。
 |
| ▲圖7 alert的內容。 |
在此alert檔案中，可以看出這是屬於SNMP public access的封包，可能是有電腦或設備嘗試用public這個Community去存取其他設備，這是中毒或被植入後門的徵兆之一。
讀者若有興趣的話，可以點擊Xref裡面的連結，會有相當豐富的說明。例如點擊「http://cve.mitre.org/cgi-bin/cvename.cgi?name=2002-0013」，將會告知這可能是基於SNMP version 1的漏洞，它用大量的SNMP request試圖去癱瘓設備，藉以取得權限。
除了CVE的連結外，Snort也提供其他知名網站的連結，例如SecurityFocus，它告知這可能是Multiple Vendor SNMP Trap Handling Vulnerabilities。
同樣一個訊息，各大資安網站可能都會有屬於自己的解讀，同一個網站也可能有不同的連結可以參考，例如CVE提供了2002-0013、2002-0012、1999-0514的連結供參考。不妨多方嘗試，並且觀察不同網站提供的訊息，多方比較，藉以找出可能的真正原因。
結語
本文簡單介紹了sFlow，並以簡單的例子示範如何結合sFlow與Snort自動解析（Parser）所有的流量，試圖以自動化的方式揪出可疑的IP來源，並且找出可能是惡意的攻擊或是病毒及蠕蟲的資訊。
本文的另一個重點是Snorby，Snorby是Snort的圖形化前台程式，它把Snort的log檔以圖形化的介面展現出來，減少使用者在使用和管理時的負擔，但是其安裝過程相較於一般人熟知的Acid Base而言，相當的困難及繁瑣，因此將Snorby安裝設定及教學的部分獨立於下一個章節介紹，若讀者有興趣的話，屆時不要忘記跟著把好看又好用的Snorby也架設起來，以達到節省人力並輕鬆做好網路管理的目標。
