用netfilter隨時嚴控網路動靜

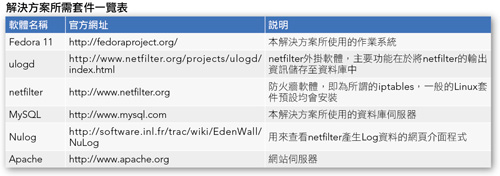

有鑑於此，本文將以開源碼社群中最有名的防火牆軟體netfilter來建立L4防火牆。並以ulogd軟體利用資料庫來儲存相關的封包資訊，以利後續網路行為分析。本解決方案期望能達到下列幾項功能：
1. 支援基本的IP分享器功能（以SNAT實作）。
2. 支援記錄由外部（Internet）來的洪水（Flooding）攻擊的惡意IP。
3. 支援阻擋DoS（Denial of Service）功能。
4. 支援記錄內部網域主機對外連線的相關紀錄。

什麼是L4防火牆

netfilter是Linux系統中最有名的L4防火牆軟體。但其實netfilter加上相關的外掛模組，也可以實作L7的防火牆功能，但這不在此次探討的議題內。而L4（Level 4）指的是OSI模型中的第四層。

1977年，國際標準組織開始發展一套共通標準化的通訊協定標準，以利各廠商在發展網路相關產品時能有相關的依據，並於1984年時頒布OSI（Open System Interconnec tion）模型，將網路通訊協定區分為7層，各層各司其職，如下圖示，由實體層至應用層，分屬1至7層。

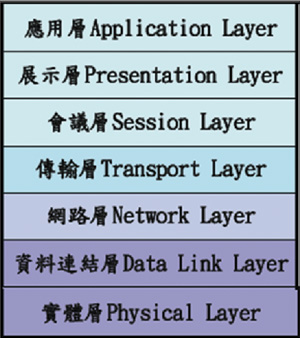

▲OSI模型。

由上得知，L4位於傳輸層，而在此層中防火牆僅將封包拆解至傳輸層（Transport Layer），在傳輸層中的封包資訊僅涵蓋MAC、IP、PORT等相關資訊。也因此，L4防火牆僅可利用IP等相關資訊如IP、埠、MAC等來進行相關的過濾工作，而無法進行L7（應用層）資料的過濾，例如限制企業內部的主機不能瀏覽內含某些關鍵字的網頁（亦即「內容過濾」）。而防火牆依其工作原理可分成封包篩選式（Packet Filtering）、動態封包篩選（Stateful Inspec tion Filtering）應用層閘道式（Application-Level Gateway）等三種防火牆，以下分別加以說明。

封包篩選式防火牆
封包篩選式防火牆主要以IP封包層次的篩選方式來過濾進出網路的資料，使用IP封包層次的篩選，可以概括許多不同通訊協定的網路封包，封包篩選式防火牆主要是利用解析IP封包表頭的方式來過濾封包。例如可利用IP封包表頭中的來源IP、來源埠、目的IP、目的埠及通訊協定等資訊來過濾封包，因此封包篩選式防火牆能夠完成下列的工作：
● 可允許某些IP（包含來源及目的IP）連線或不允許某些IP的連線，例如允許某些來源IP可連線至企業所提供的網路服務伺服器，或限制內部網域的主機連線至外部某些服務主機。
● 僅允許某些MAC（包含來源MAC和目的MAC）的網卡連線，或不允許某些MAC的網卡連線。
● 建立NAT（Network Address Translation，網路地址轉換），如SNAT（Source Network Address Translation，來源網路位址轉換）、DNAT（Destination Network Address Translation，目的位址轉換）及PNAT（Prefix based NAT），來完成多人共用一個公共IP上網或虛擬伺服器功能或埠轉換的功能。

由於IP位址容易被更改，一般若想利用封包篩選式防火牆來控管連線，建議以MAC控管取代IP控管來控制連線。MAC可視為網卡的身分證，網路廠商會在每一張出廠的網路卡烙上全球唯一的識別符號（相較於IP資訊，MAC較不易偽造）。在Linux系統下，可使用「ifconfig」命令來取得網卡的MAC資訊。

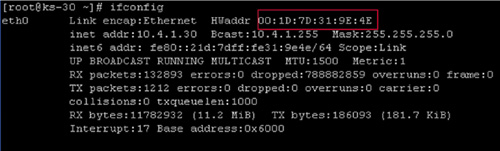

▲使用ifconfig命令來取得網卡的MAC資訊。

以學校宿網管理為例，常利用鎖MAC的方式來管理學生使用網路的情形，在開學時，學生可能須要至計網中心註冊自己電腦MAC的資訊，一旦學生利用網卡的MAC資訊註冊成功後，即可使用該網卡上網。如果中途學生換電腦或換掉網路卡，即無法上網（因為與原來註冊網卡的MAC資訊不一致），藉此來管制網路的使用情況。一般家用的無線基地台（Access Point）也會提供相似的功能，除了原先的帳號及密碼限制外，也可限制某些IP或MAC來連線，如此可預防因無線網路溢波問題，而造成其他使用者入侵的可能性。

一般而言，過濾封包的規則主要分為兩種。一種是允許符合清單上特定規則的封包通過，其餘的一概禁止穿越防火牆（原則禁止，例外放行）；另一種為較寬鬆的規則，只要封包不符合任何一項「否定規則」（符合此種規則的封包將被阻擋在防火牆外），其餘的封包即予以放行（原則放行，例外禁止）。

接著解釋何謂NAT、SNAT、DNAT及其發展的源由。

NAT
NAT（Network Address Translation）是一種IP封包通過防火牆時改寫IP表頭資訊的技術。改寫封包的來源位址資訊，稱為SNAT（Source Network Address Translate），改寫封包的目的位址資訊則稱為DNAT，而改寫封包埠（包含來源及目的）資訊稱之為PNAT。

SNAT
由於IP的資源有限，如果每個上網的使用者均須配發一個真實IP，那麼資源將不敷使用。為了解決IP位址不夠的問題。而有了SNAT的想法。SNAT是IETF（Internet Engineering Task Force，網際網路工程任務組）的一種標準，允許內部的機器（使用私有IP的主機）能共用使用一個公共的IP位址上網，藉以節省寶貴的IP資源。這裡所指的私有IP，意指如下的IP位址：

這些網段的IP是不允許在公共的網路上出現，而SNAT主要功能即是置換這些IP成一個公共IP，而能正常地上網。讀者家裡所使用的IP分享器即是使用相同的原理，當讀者申請家用寬頻服務時，ISP業者（如HiNet）僅會在使用者上網時，利用撥接技術配發一個公共的IP給使用者。

而後，IP分享器再利用此公共IP實作SNAT功能，讓家裡的其他電腦可利用此IP上網。可利用兩台（IP設為私有IP）電腦分別透過IP分享器連線至「http://ipid.shat.net/」網站取得目前上網的真實IP。此時，兩台電腦所取到的真實IP均會相同，這是因為SNAT已將內部電腦的IP轉換成外部可使用的公共IP。

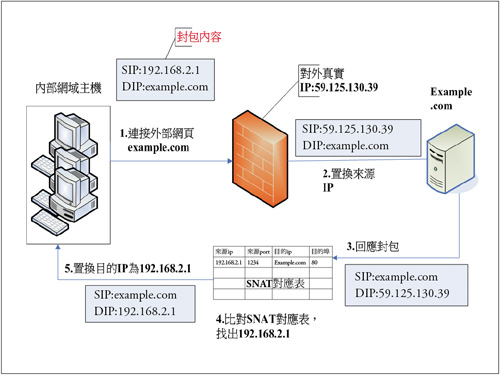

當內部主機（使用私有IP）欲連上網路時，可利用SNAT置換封包中的來源位址成公共IP，而使得封包能連上公共網路。如此就能讓位於內部網域中的多台電腦共用一個公共IP連上網際網路，以減少公共IP的使用，相關流程如下圖所示：

1. 當內部網域主機（假設為192.168.2.1）欲透過防火牆的SNAT機制連線到example.com，從內部網域到防火牆時封包內容，來源位址（以下稱為SIP）為192.168.2.1，目的IP（以下稱為DIP）為example.com。
2. 封包到達防火牆時，防火牆會針對此連線建立SNAT對應表，並記錄此次的連線記錄（如來源IP，來源埠，目的IP及目的埠），並將封包的來源位址改為防火牆對外的真實IP（59.125.130.39），然後送到Example.com主機。
3. Example.com回覆封包給過防火牆（59.125.130.39）。
4. 此時防火牆會比對SNAT對應表，找出連線到example.com的紀錄。
5. 將封包的目的IP改為從SNAT對應表上比對到的IP（在此為192.168.2.1）。
6. Example.com回覆的封包正確地傳遞到192.168.2.1，雙方建立正常連線。

使用SNAT架構，可使內部的電腦僅利用單一的公共IP即可正常連線到Internet上，但外部Internet上的電腦無法直接存取內部電腦（對位於Internet的電腦而言，它通訊的對象是NAT主機如IP分享器，而非內部的主機）。

這除了解決了IP位址不足的問題外，以資安的角度來看，更大大加強了內部電腦的安全，因為對外部使用者而言，他們通訊的對象是防火牆，而非實際的內部主機。

在本解決方案中，筆者將會使用MASQUERADE來實作SNAT功能，MASQUERADE與SNAT最大的差別，在於MASQUERADE無須知道公共IP的資訊，即可使用SNAT主機當成來源IP。此功能對於使用PPPoE撥接用戶特別有用，因為每次取得的公共IP均不同，所以無法使用SNAT直接設定公共IP。（更多精彩文章詳見網管人第61期﹚
