一定要學但千萬別用！ NSX全組態備份回復實作

2017-04-21

饒康立

作為軟體定義資料中心內的網路與安全防護核心虛擬化構件，應該要確認所有NSX相關的組態與構件都能夠完善地受到保護，並且在出問題時可以完整地回復。

若要進行Security Policy的備份，步驟很簡單，在Service Composer內的Security Policy下，選擇一個要備份的安全政策，於Actions工作選項內就會看到Export Configuration選項。點下去就會有精靈出現，詢問要備份的Policies有哪些、儲存的檔名以及位置等等，如圖7所示。

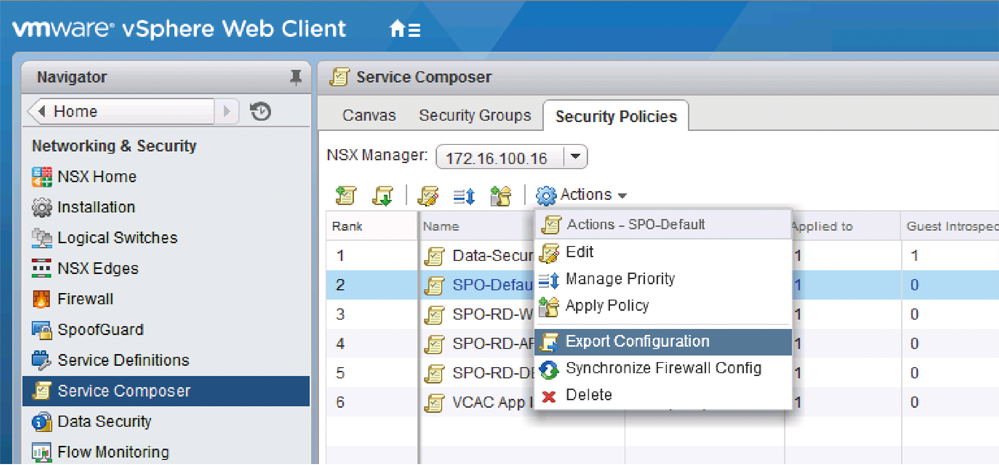

▲ 圖7 點選Export Configuration選項，然後選擇所要備份的Policies、儲存的檔名以及位置等等。

如果要回復也很直接，在Security Policy工作列內直接點擊Import Configuration圖示，就可以由本機選擇要匯入的組態檔，來進行Security Policy/Security Group的回復。

上面的說明，對於分散式防火牆以及Service Composer這邊的備份與回復作業，都是利用手動在管理畫面中進行設定。但NSX的所有動作都有對應的API進行，因此大家當然也可以寫個cron-job Script利用NSX的Restful API來定期進行相關組態的備份。有興趣的話，也可以參考NSX的API Guide。

vSphere Distributed Switch的備份與還原

NSX的邏輯交換器是運作在vDS（vSphere Distributed Switch）上，分散式防火牆也是支援建置在vDS上的VM。因此，在備份NSX的構件時，當然也不要忘記進行vDS，以及更基本的，也就是vCenter Server本身的備份。

關於vCenter的備份，請查詢標準的vSphere 5.5/6.0/6.5文件，但針對vDS的備份，這裡進行一些簡單的說明：

‧ 在vSphere Web Client內選擇Network項目，選擇要備份的Distributed Switch。

‧ 在中間頁面內點選Actions，並依序點選Settings及Export Configuration，如圖8所示，點選之後就會有精靈出現，可以選擇將Distributed Switch本身以及所有的Port Groups全都一同備份。

‧ 同樣地，在Actions的Settings子選單內的Restore Configuration選項，可以把之前已匯出的組態進行回復作業。

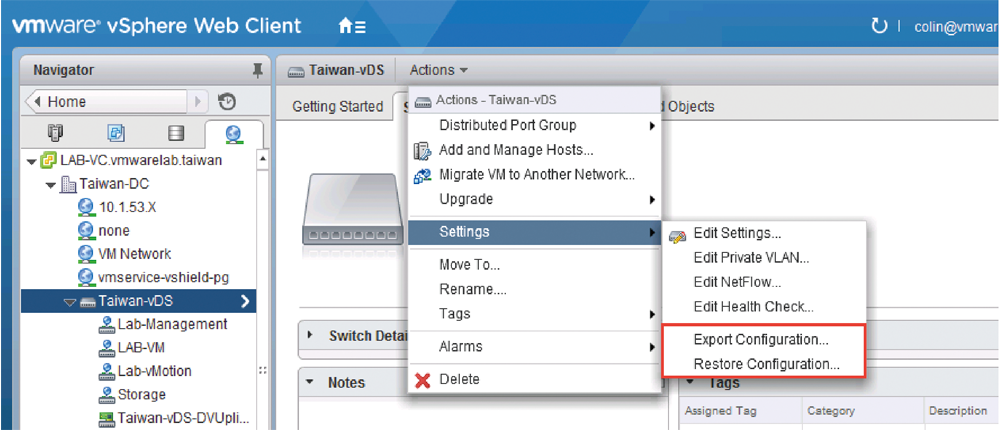

▲ 圖8 開啟Actions選單，並依序點選Settings及Export Configuration選項。

以上是針對NSX的各個構件如何進行備份以及復原動作的相關說明，如果大家對NSX的功能構件都很熟悉的話，應該會覺得少了一個東西，也就是Edge Service Gateway。

有些人可能會問，當要進行NSX環境的整體還原時，之前Edge Service Gateway沒有地方進行任何備份啊？那麼已經部署的這些網路服務VM，難道要全部重新重建嗎？若不記得裡面的組態，該怎麼辦？

Edge Service Gateway並不是沒有備份，相關的組態備份是跟著NSX Manager走的。也就是說，當重新建立一個全新的NSX Manager，並從之前的備份資料還原這台NSX Manager時，Manager的紀錄內就已經會有Edge Service Gateway的資訊與組態了。但是，這些Edge Service Gateway的虛擬機器並不存在啊？

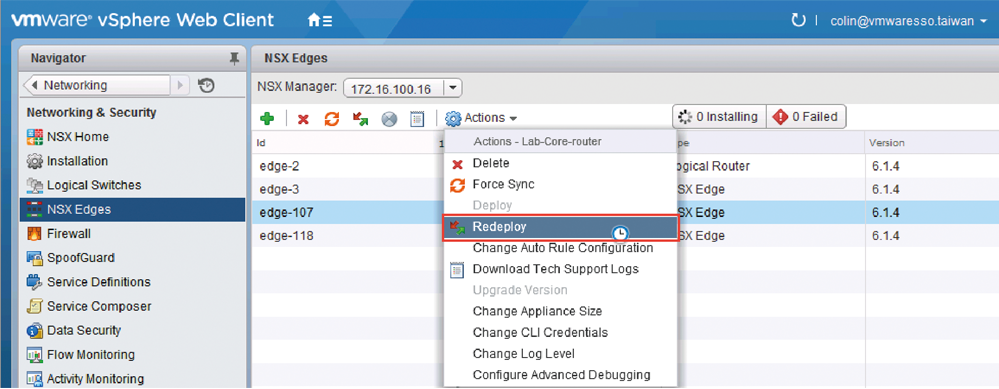

由圖9中可以看到，在NSX Edge的選單內，Actions裡面有Redeploy的功能項。當進行系統還原時，只要使用Redeploy指令，NSX Manager就會在現有的網路環境內重新部署Edge Service Gateway並還原至紀錄的組態。利用這個方式，就能夠重新建立好資料中心內與Edge Service Gateway相關的網路與安全服務。
