延續上一期的文章，本次將繼續討論第三種SDN方案形式，也就是網路虛擬化SDN方案，又叫Overlay-SDN方案架構，並解釋其使用情境，最後分析這三種不同方案間的最佳使用情境，如何在何種情境下採取最合適的對應方案。
想像一下，如果今天企業決定要建置軟體定義網路，但主要是採取方案一與方案二作為主導，此時針對實體與虛擬環境，由網路2～7層的服務大致會變成這樣建立，如圖2所示。
 |

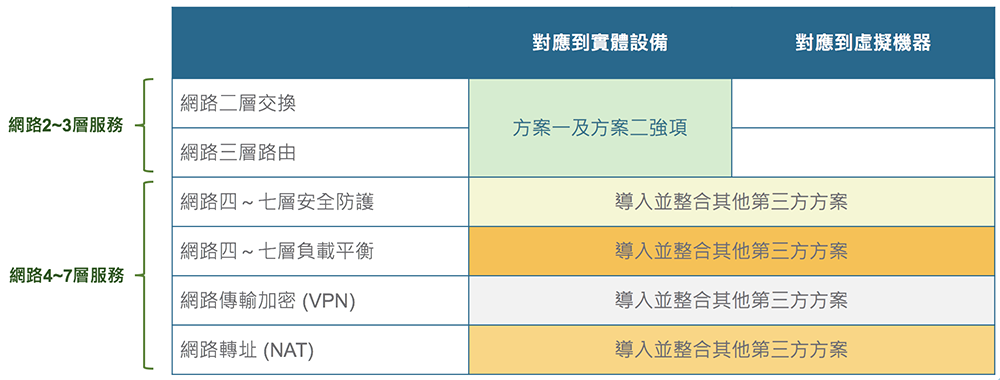

| ▲圖2 採取方案一與方案二所得到的網路2～7層服務。 |
此時在IT會碰到的核心問題是：資料中心內需要的不同二到七層網路及安全服務，有多個廠商多種方案，沒有辦法用統一集中介面管理，而多個方案間極可能會碰到整合問題，或甚至有些方案無法利用API來進行編程控制。那麼架構難以「集中管理」，「不易由API控制」，這樣還算成功導入SDN嗎？
而如果建置軟體定義網路變成由方案三進行主導，同樣圖2，針對實體與虛擬環境，由網路2～7層的服務提供會變成圖3這樣。
 |

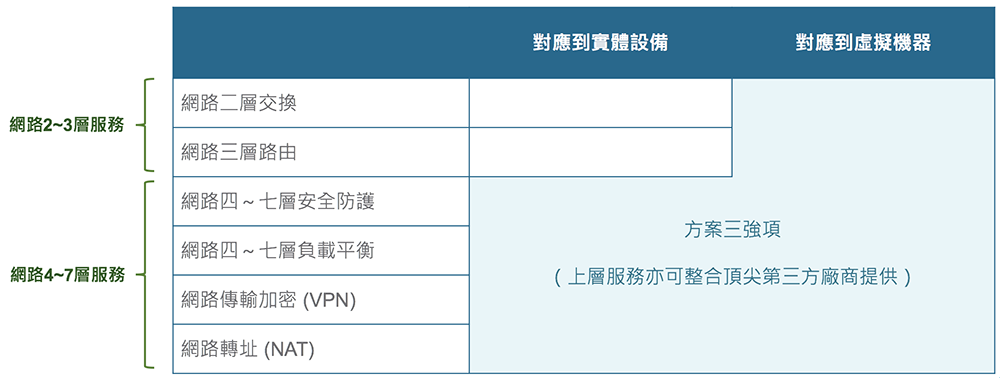

| ▲圖3 採取方案三所得到的網路2～7層服務。 |
其實大部分服務都已經提供，尤其是建立IT自動化、敏捷式開發，或是資源池東西向安全防護等使用情境。但如果客戶現在需要建立新資料中心，首先，第三類廠商根本沒有硬體交換器可以賣給客戶，其二，如果客戶有多台硬體交換器想要集中管理，第三類廠商也做不到。
在現在這個時間點，企業想要用單一軟體定義網路方案，同時滿足實體以及虛擬化環境，還有完整網路及安全2層到7層的服務，是沒有好解法的。但如果將上面的方案進行組合，或許可以在能接受的狀況下，以第三類網路虛擬化SDN方案搭配一二類硬體方案，提供一個完整的虛實整合軟體定義網路，如圖4所示。
 |

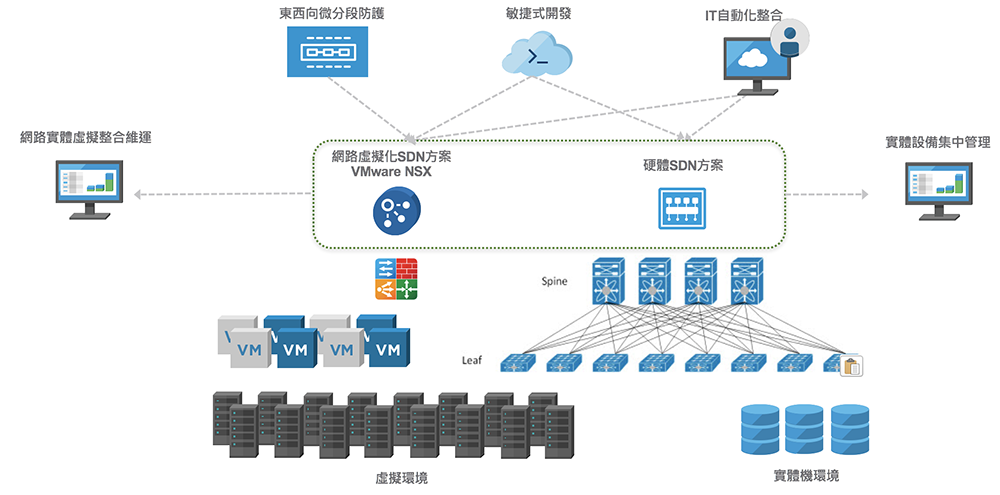

| ▲圖4 以第三類網路虛擬化SDN方案搭配一二類硬體方案所提供的虛實整合軟體定義網路。 |
在這個架構下，雖然不是單一方案，但能夠包含到資料中心內虛實的不同資訊環境，同時需求的網路及安全方案也都能被滿足，如圖5所示。
 |

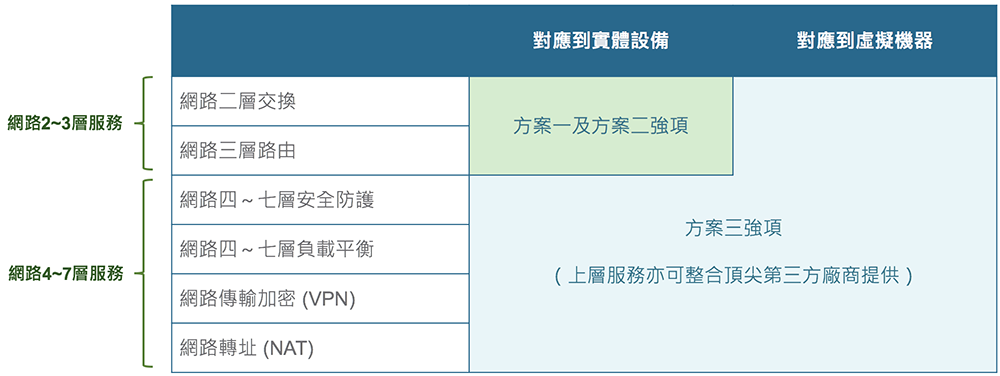

| ▲圖5 以第三類網路虛擬化SDN方案搭配一二類硬體方案所提供的服務。 |
因應不同情境 採用最適方案
以上討論的是一個完整新建雲資料中心的情境。但當然，軟體定義網路的使用情境並非僅有如此，表1將不同的情境可以對應到哪些方案進行整理。

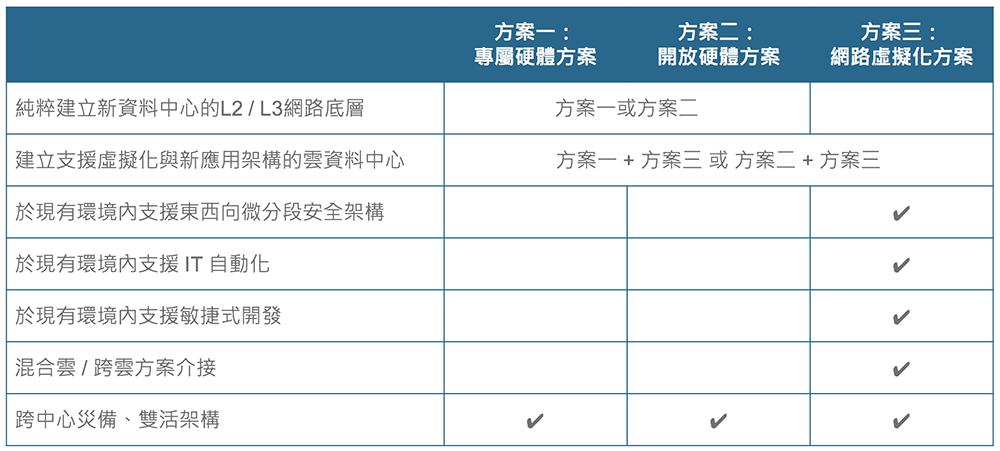

表1 不同情境可對應的方案
純粹建立新資料中心的L2/L3網路底層
明確地，這是硬體SDN方案的強項，客戶僅是要建新資料中心，底層硬體交換器規劃時希望能集中管理，並後續搭配IT自動化及敏捷式開發方案。若是這種情境，企業應該選擇方案一或二來達成。
建立支援虛擬化與新應架構的雲資料中心
如前所述，單純硬體或是網路虛擬化SDN方案，可能都無法完整滿足企業全部的需求，達成虛實整合及完整網路安全服務。此時建議採用方案一加方案三，或是方案二加上方案三的方式搭配，事實上這兩種方式目前在國內國外也都已經有應用案例了。
在現有環境內支援東西向微分段安全架構
客戶資源池內的業務機器需要完整的同網段、同安全區東西向防護，這當然是VMware NSX的強項。用第一類或第二類方案，沒辦法對應業務機器提供防火牆防護。
在現有環境內支援IT自動化
這當然是第三類方案的強項，企業可以在不異動現有Infrastructure的架構下，直接以方案三提供網路二到七層的集中管理和API控制，立即於現有硬體環境內達成網路安全功能的IT自動化支援。
於現有環境內支援敏捷式開發
同上說明，企業可利用第三類方案，在現有資料中心內直接建立敏捷式開發環境。
混合雲/跨雲方案介接
這裡只討論一個問題：混合雲或是跨公有雲的環境內，雲服務提供商會不會給企業幾台硬體交換機，然後剛剛好這台硬體交換器是可以由企業的SDN控制器管理的？不可能吧！所以混合雲、跨雲方案的網路集中管理及保護，肯定是第三種方案的天下。未來，應該很快都會知道VMware發布針對不同的混合雲、公有雲廠商的支援解決方案。
跨中心災備、雙活架構
關於跨中心災備、雙活架構，這要分兩部分談。如果企業現在要建第二個資料中心，考慮把兩個資料中心間網路連通做災備或雙活，這有太多種方法。拉光纖、接DWDM、用L2 over L3的封裝方式都有可能。但因為是全新的，企業將需要採購兩邊的網路設備，此時第一或第二種方案就優勝了。
但如果企業已經有兩個以上資料中心，底層網路也都架好並且頻寬配好了，但希望透過封裝技術把兩個中心的L2網路跨L3實體網路接取呢？
此時，企業通常可能採用「傳統」網路設備上的VXLAN/OTV封裝功能，但也可以利用NSX內的功能，快速地將雙中心間的邏輯網路建立。
結語
連續兩篇投稿，是對於不同類別軟體定義網路方案架構及使用情境所做的整理，希望對大家在考慮SDN方案時能有幫助。筆者這幾年作為NSX的產品技術顧問，深深感覺到許多客戶仍然抱持著非黑即白的想法在進行SDN方案的「評比」，爭論一些支微末節的技術細節。但說實話，大家並沒有想到，到底SDN的使用情境以及「要達成的目的」是什麼？依據情境選擇正確的方案，應該才是專案能否成功的關鍵吧！以上想法，與大家進行分享。
＜本文作者：饒康立，VMware資深技術顧問，主要負責VMware NSX產品線，持有VCIX-NV、VCAP-DTD、CCIE、CISSP等證照，目前致力於網路虛擬化、軟體定義網路暨分散式安全防護技術方案的介紹與推廣。＞
