動手玩網路與安全虛擬化實戰VMware NSX安裝流程

2016-06-22

饒康立

本文將介紹當建置NSX的生產或功能驗證環境時，在軟體及硬體方面應該要預先準備的項目，並詳細說明NSX的主要安裝步驟，以及提示各步驟間必須留意的重要細節。

因此，重點不在選擇哪個牌子，而是現有或是後續要購置的網路設備，只要符合上述需求，而且提供好的性價比以及維護，都是好的選擇。在安裝NSX前，底層網路交換器以及基礎服務的配合設定大概有哪些呢？表5將需求的One-Time Configuration列出。

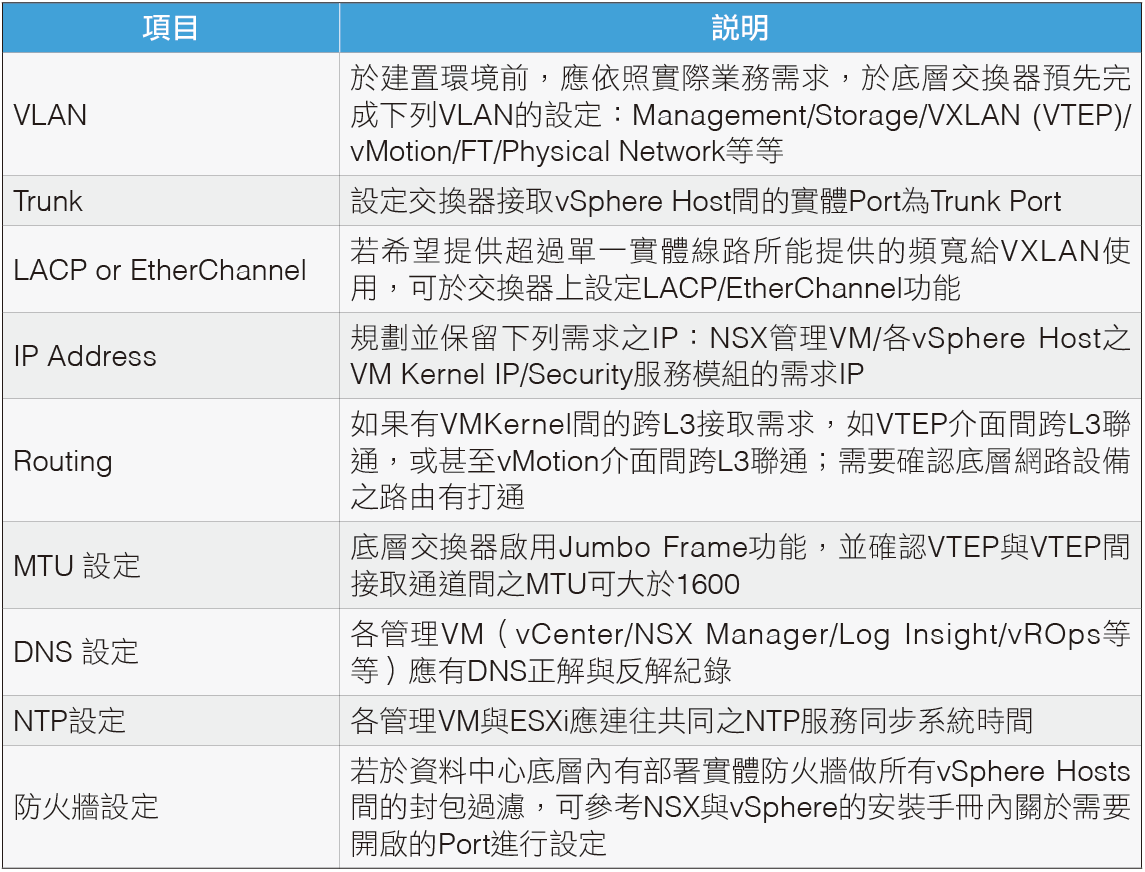

表5 NSX+vSphere環境內的底層網路組態及服務變更需求

雖然看起來很複雜，但一定要再次強調，這裡的相關設定是One-time Effort，僅需要在第一次建置NSX+vSphere環境時進行安裝與組態變更即可。當相關安裝設定完成後，後續的虛擬機器產出、邏輯網路建立、安全規則建立、網路服務如Load Balancer/VPN等功能建立，都可以直接於軟體層完成，不需要再動到實體設備。

其實，上述大部分的動作在建立一個單純vSphere環境時也都必須要執行，真正有多出來的，大概就是要啟用Jumbo Frame，以及增加一個對應VXLAN傳輸的VLAN這幾項吧！

NSX安裝時流程說明

最後，在進行NSX的安裝時流程到底如何？用圖2進行說明，並逐步就各個步驟進行討論。

▲圖2 NSX安裝流程。

步驟一：接取vSphere Host之實體網路交換器組態設定

如同前面列出的一次性組態設定，不厭其煩地再重複列出的是幾個特別針對NSX的設定一定不要忘記：

·要建立一個獨立的VLAN提供VXLAN的封包進行傳輸，不要與Management/vMotion/Storage等這邊的VLAN混用。 ·這個VLAN必須要開Jumbo Frame，MTU至少大於1600。

步驟二：安裝與設定vSphere/vCenter

如果vSphere/vCenter裝不起來，請先去參加vSphere ICM的課程，因為vSphere/vCenter裝不起來，NSX也一定安裝不起來的。

步驟三：安裝與設定vSphere Distributed Switch

vSphere Distributed Switch是安裝NSX的必要條件，如果環境內僅有vSphere Standard Switch，NSX的Kernel Module無法安裝到各台vSphere Host上。因此進行NSX安裝前，請務必先啟用vDS功能。如果對vDS的概念、安裝與設定並不是非常清楚，下面所列的網址可供大家參考：

·VMware vSphere Distributed Switch Migration and Configuration： http://www.vmware.com/files/pdf/vsphere-vnetwork-ds-migration-configuration-wp.pdf

·VMware vSphere Distributed Switch Best Practice： http://www.vmware.com/files/pdf/techpaper/vsphere-distributed-switch-best-practices.pdf

在此步驟內，應該在vCenter的Data Center內將Distributed Switch建立起來，將各台vSphere Host加入vDS，並且設定dvUplink。各個vSphere Host的VMKernel包括Management IP、vMotion、Storage等等要在原來的VSS上運作或是轉移到Distributed Switch的對應Port Group上均可，但邏輯網路的VXLAN封裝必須在vDS上運作。

步驟四：安裝與設定NSX Manager

若企業有購買NSX License，NSX Manager本身會以OVA的Virtual Appliance方式提供下載。因此在此步驟內，應該將NSX Manager依據標準的OVA格式匯入方式，於Management Cluster環境內建立NSX Manager的VM。

匯入過程中會詢問包括IP位址、主機名稱、Command Line密碼等等資訊。匯入完成並開機後，管理者就可登入NSX Manager的Web管理介面，進行下一步的管理設定，包括：

·NTP、Syslog、時區設定。

·DNS或是其他現有網路位址設定的變更。

·若要採用企業本身的憑證，可簽發CSR並由企業本身CA或第三方憑證中心進行認可。

·管理作業如備份、回復、升級等設定。

·對應vCenter Single-Sign-On Service的Lookup Service設定。

·最重要的是要對vCenter進行註冊，在註冊的同時安裝NSX Plugin於vCenter，管理者就可以由vSphere Web-Client進行NSX的管理。

在NSX Manager註冊完成後，應該於NSX Manager管理畫面內看到在vCenter Server的設定內出現Connected的綠燈，同時於vSphere Web Client連結vCenter時，也會看到NSX的圖示出現於主畫面，如圖3?4所示。
