這篇文章將介紹如何在Cisco網路設備內進行訊框中繼網路的相關設定，同時也會說明如何檢視設定值，希望大家對於訊框中繼這個技術能有更多的認識。
請注意，這些指令的設定是在左邊的路由器上所設定的，指令一開始就是為了要進入Serial介面，設定好這個介面的IP位址、啟動訊框中繼網路以及設定頻寬等等，這些指令的設定方式剛剛都已經介紹過了，重點在於最後一行的指令。
這個指令的關鍵字為frame-relay map，這個指令所設定的意義是：「由目前這台路由器，透過DCLI值為100的介面，可以到達10.46.0.2這個位址的網路設備，並把這樣的對應關係加到靜態訊框中繼網路位址對應表之中」。
了解這個指令所代表的意義之後，就可以開始逐一介紹後面所連接的參數。
網路協定參數
第一個參數要接上網路協定，這裡是設定ip這個協定，frame-relay map這個指令所支援的協定很多，包含appletalk、decnet、dlsw、ip、ipx、llc2、rsrb、vines以及xns等等，可以直接輸入剛剛筆者寫的這些協定當作設定上的參數。
位址參數
跟在協定後面的參數是代表位址，因為這裡的範例是指定IP協定，所以理所當然後面所接的就是IP位址，還記得剛剛提到關於這個指令的意義嗎？因為要加的是遠端設備的IP位址，所以這裡所要指定的是遠端的IP位址，並不是本地端的IP位址，千萬不要搞錯了。
DLCI值參數
指定好遠端的IP位址之後，就是要指定所對應到的本地端介面的DLCI值，這裡也要注意並不是設定遠端的DLCI值，這點蠻重要的。
廣播封包參數（可有可無）
在指令的最後面，可以看到另外設定了broadcast，這裡代表的是，在這個永久性虛擬線路上允許廣播封包和群播封包的流通，若這樣設定的話，同時也代表可以讓動態路由協定的網路封包在這個永久性虛擬線路上通行，這個參數可有可無。
一開始曾經提到，如果遠端的設備不支援Inverse ARP，此時又剛好想針對永久性虛擬線路的廣播封包與群播封包進行控制，那麼就必須透過靜態訊框中繼網路位址對應表，將本地端的DLCI值與遠端路由器網路層位址做對應關係的設定，如此一來才能夠控制廣播封包及群播封包。這裡指的就是這個參數。
不過，也要注意的是，這樣的廣播封包和群播封包設定，預設上是關閉的，也就是預設上是不允許廣播封包和群播封包通行。
封裝參數（可有可無）
與廣播參數一樣，這個參數也是可有可無。這裡可以指定ietf或cisco關鍵字當作參數，以便指定封裝的方式。增加這個參數，相當於設定之前所提到的以下指令：
以及
同樣地，預設的封裝方式是採用cisco。
檢視訊框中繼網路設定值
接著介紹各種檢視訊框中繼網路設定值的方式，有許多種類不同的指令可以觀察到與訊框中繼網路相關的設定值，每個指令的用途與顯示出來的內容都不相同，唯有了解每個指令，才能加速檢視的過程，也才能找出可能的問題所在。
show frame-relay traffic
第一個要介紹的指令是show frame-relay traffic。以下這個指令可以顯示與訊框中繼網路相關的網路封包統計情形，是一個很好用的指令。
show interface

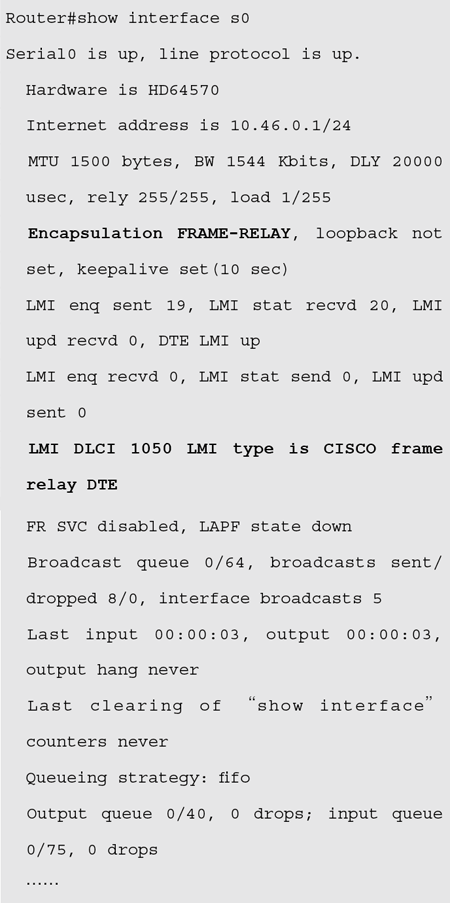

如同大家所知，show interface用於檢視介面的設定值，同樣地，這個指令也可以用來檢視設定成使用訊框中繼網路的介面設定，其指令執行結果如下所示：
上面就是執行show interface指令來檢視訊框中繼網路介面的結果範例，由上面的輸出結果可以看出，這個介面使用訊框中繼，因為輸出結果包含：
另外，由下面這一行也可以看出這個介面所使用的DLCI值為1050，LMI的種類為Cisco。
DLCI所指的是訊框中繼網路封包內，位於表頭（Header）中位址欄位的10個位元的資料。在訊框中繼網路封包之中，位址欄位長度為兩個位元組，而兩個位元組中，有10個位元用來儲存線路ID，而另外6個位元用來儲存網路壅塞控制。這10個位元就是DLCI。
簡單來說，DLCI是用來辨識本地端的訊框中繼路由器和交換機，DLCI只能用來辨識本地端的訊框中繼網路設備，所以一段虛擬線路的兩端所使用的DLCI是不相同的。至於LMI，後面會有詳細的介紹。
