網路攻擊圖可以連結各個主機已知的漏洞，模擬攻擊者可行的所有路徑，以往僅能倚靠人工判斷分析，但現在已有不少網路安全工作者專注於攻擊圖的自動化產生，因此本篇將介紹攻擊圖相關知識以及生成工具的使用，為安全評估提供更便利且更專業的分析。
1. 安裝準備
本次實作將採用XSB、graphViz、MySQL、MulVAL四個程式，以下簡單介紹並示範個別的安裝過程。
XSB
XSB是一種邏輯編程與演繹資料庫系統，用來優化Prolog程式中遞迴查詢所需的計算時間。安裝的方式很簡單，先至官網（http://xsb.sourceforge.net/）下載安裝檔，解壓縮之後，接著依序編譯configure與makexsb檔案即可，操作畫面如圖5～6所示。
 |

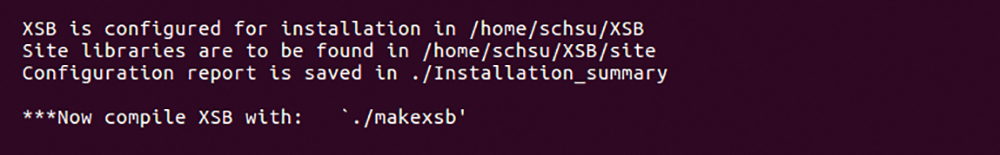

| ▲圖5 configure編譯完成。 |
 |
| ▲圖6 makexsb編譯完成。 |
graphViz
graphViz是一個圖形可視覺化軟體，將結構化的訊息以抽象圖形和網路表示。可將用簡單的文本語言XML所描述的圖形，轉換成其他圖像檔，如SVG、PDF等。使用apt指令，即可成功安裝graphViz。
MySQL
MySQL提供簡單且友善使用者介面的資料庫，用來儲存轉換過後的NVD弱點管理資料。其安裝方法是，使用apt指令安裝mysql-server與mysql-client，待安裝完成之後，可以使用netstat指令確認安裝狀況，如圖7所示。
 |

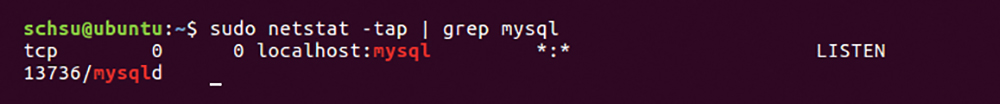

| ▲圖7 確認MySQL是否正常運行。 |
MulVAL
MulVAL（Multi-host, Multi-stage Vulnerability Analysis Language，多主機多階段漏洞分析語言）工具，由美國堪薩斯州立大學Ximing(Simon) Ou教授所成立的Argus研究團隊於2006年開發，目前最新版本v1.1於2012年發布，並已在Linux和Mac OS X作業系統中測試成功。
可至MulVAL官網下載安裝檔解壓縮，然後使用apt指令安裝default-jdk、flex、bison與texlive-font-utils，並將壓縮完的資料夾bin及utils加入為環境變數，即可正常編譯，編譯結果如圖8所示。
 |

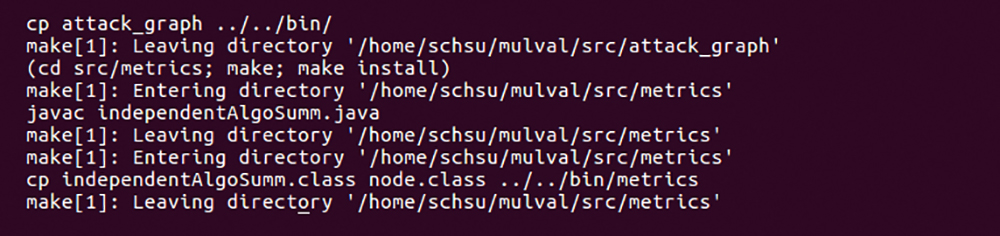

| ▲圖8 編譯完成畫面。 |
2. 取得弱點掃描結果
緊接著，針對目標網路中每台主機分別執行弱點掃描。
3. 綜合網路配置等資訊製作輸入檔
使用者必須先調查目標網路安全設定等六大部分資訊，再依據說明語法製作輸入檔，如表4所示。也可參考安裝壓縮檔下「testcases/3host」資料夾內的範例。

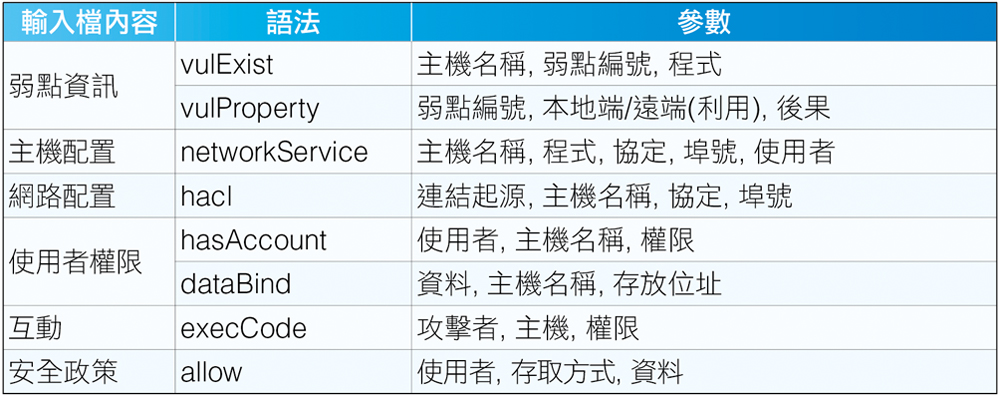

表4 輸入檔內容六大部分與常用語法
4. MulVAL處理
輸入檔製作完成後，MulVAL將進行以下四大模組的資料處理，如圖9所示：
 |

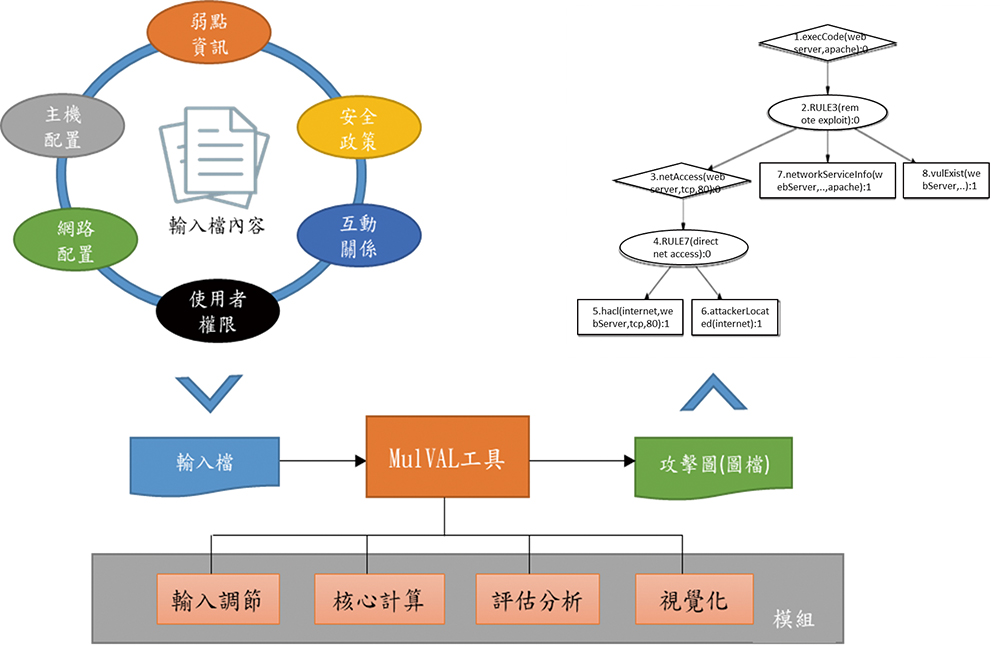

| ▲圖9 MulVAL工具模組結構與流程。 |
‧輸入調節（Adapter）：進一步轉換輸入檔案為工具所需資訊後，存入本機MySQL資料庫中。
‧核心計算（Core Attack Graph Computation）：該模組使用Datalog作為建模語言（Prolog語言的其中一部分，常用來作為演繹資料庫的查詢語言）。
‧視覺化（Attack Path Visualization）：將核心計算模組的結果轉換成不同格式，如XML、PDF、純文字檔等。
‧評估分析（Metrics Analysis）：參考CVSS系統訂定的度量評估漏洞危急程度。
