千頭萬緒挑出所需資訊 Splunk Lookup動態參照外部資料

2011-12-09

Owen Lee

日積月累，各式各樣的記錄必定數量驚人，在查找時將會非常花時間而且也會出現一些難題。在資料源頭無法配合修改的情況下，利用Splunk Lookup靜態參照與動態參照功能將可以找出有效的解決方案。本文將分些這兩種功能的不同，並實作動態參照的執行方式。

使用Splunk收入各種作業系統日誌、設備運作訊息、應用程式執行記錄或是用戶行為記錄等，已經是許多IT人員必備的工具與技能。但是往往在查找各種作業系統日誌、設備運作訊息、應用程式執行記錄或是用戶行為記錄等收入日誌時，會看到許多內容是以「代碼」方式呈現，讓觀看的人無法立即了解代碼的意義，還要去其他系統或是手冊中查找，非常不方便。由於實際運作過程中資料源頭不可能配合使用者修改，因此Splunk Static Lookup（靜態參照）的功能就顯得格外好用。

靜態參照v.s.動態參照

Splunk Static Lookup功能可以參照預先準備好的.csv檔案（例如錯誤代碼對照檔），經過幾個簡單的設定，Splunk會自動執行參照的動作，呈現出代碼&代碼說明。這樣的結果，就可以直接呈現給終端使用者（End User）觀看，不需要附上一本「代碼大全」之類的厚厚手冊，讓End User翻到天昏地暗。

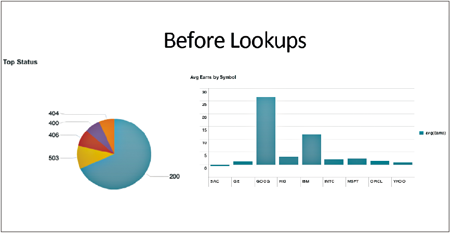

▲在沒有使用Splunk Static Lookup功能之前，看到的都是代碼的資料，大部分的人都不知道404、400、406、503是什麼意思。

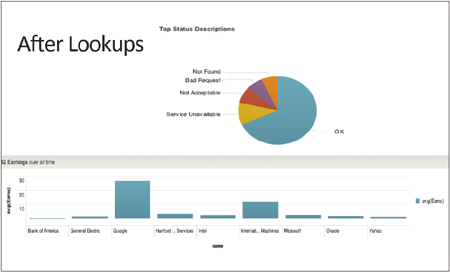

▲使用Splunk Static Lookup後，代碼都變成說明文字，不需要再查找手冊或是找人翻譯其意義。

Splunk Static Lookup功能已經推出很久，在Splunk User Manual中也有說明，本文就不再冷飯熱炒。這裡要介紹的是動態參照（Dynamic Lookup）功能，這是Splunk 4.2版本新增加的項目。

為何要動態參照？簡單的說，當參照檔的內容常常會變更時，如果仍使用原本的Static Lookup功能，系統維護人員就必須自動、主動地時時更新csv參照檔案，否則參照出來的結果就可能是過時的，報表呈現的結果將是不完整或是有錯誤的。以下舉幾個動態參照的例子做說明：

1. 根據用戶代碼參照出用戶基本資料如E-mail、地址、電話等，用戶基本資料經常在變動，如果要每天批次轉出用戶資料，倒進Splunk作為靜態參照來源，是比較曠日費時、不經濟的作法。

2. 根據商品代號參照出商品名稱、價格，商品隨時有增加或是更改價格的情形，因此也不適合每天批次轉出商品資料，放入Splunk作為靜態參照來源。

3. Geo Location，這種資料量非常龐大，當然不適合每天全部抓下來存成一個靜態檔案。

4. 資料來自外部網站，譬如各城市的天氣資訊、外幣匯率、運動比賽的比數等，這些資訊都是動態在改變的，必須使用動態參照來取得當時最新的資料。

開始說明動態參照的作法之前，再來比較一下靜態參照（Static Lookup）與動態參照（Dynamic Lookup）的主要差異：

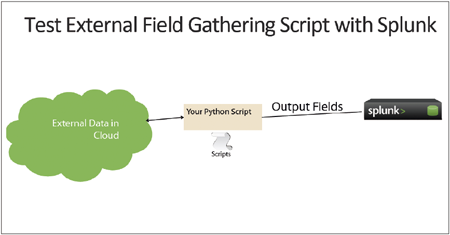

▲動態參照的流程。

接著，用一個實例說明動態參照的作法。此範例是使用IP Address參照Whois Database（外部網站），取得該IP的相關資訊呈現出來，可以使用任何含有IP的日誌來做測試。

關於這個範例，可以從Splunkbase下載整個套件，套件名稱為「whois add on」，下載網址是「http://splunk-base.splunk.com/apps/22381/whois-%C2%ADadd-%C2%ADon」（或http://tinyurl.com/3cruhd9）。

該套件包含Python程式、設定檔（transforms.conf）、使用說明，可以省去自行撰寫程式練習的麻煩。解開該套件之後，將整個目錄（/whois_addon）複製到「$SPLUNK_HOME/etc/apps/」目錄下，重新啟動Splunk即可。安裝與使用方式請參考該套件中的README.txt檔。

動態參照使用步驟說明

至於動態參照的作法，下面將以「whois addon」套件為範例，進行使用步驟說明：

STEP 1：撰寫Python Script（whois_lookup.py）傳入一個需要參照的值，向外部網站發出Request，取得外部網站的回覆值。

以「whois addon」套件為範例，可以參考「$SPLUNK_HOME/etc/apps/whois_addon/bin/whois_lookup.py」程式，該程式接收一個參數（IP Address），發出URL Request給Whois網站詢問該IP Address的相關資訊。

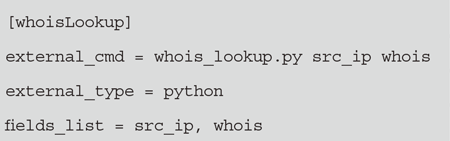

STEP 2：編輯transforms.conf註冊步驟1的Python Script：

方括弧中的名稱「whoisLookup」（請注意大小寫視為不同）就是稍後在搜尋指令lookup中呼叫的名稱。

external_cmd就是指向步驟1撰寫的Python程式，並宣告傳出、回傳的參數名稱。而external_type則是宣告external_cmd是以什麼語言撰寫的（目前只支援Python）。至於fields_list，一樣填入傳出、回傳的欄位名稱

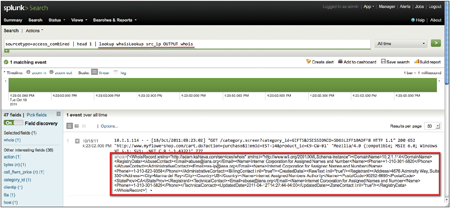

STEP 3：測試搜尋source=access_combined（這是Apache Log），資料中有IP Adderss欄位名稱為src_ip，使用指令lookup呼叫whoisLookup設定，傳入src_ip，接收回傳結果「whois」。Splunk搜尋到資料時，立即就每一筆資料中的src_ip呼叫whois_lookup.py取得回傳結果後顯示。
