本期文章整理了在Cisco路由器上針對ISDN所可能使用到常用指令，並逐一講解設定的過程，詳細內容包含ISDN網路的基本介紹、設定上的相關指令和疑難排解的指令。
而隨著寬頻網路連線方式漸趨多元化，不論透過何種廣域網路進行資料傳輸連接方式，只要是讓用戶可以連上廣域網路進行資料傳輸應用服務的裝置設備，就可稱為廣域網路終端設備。
值得注意的是，過去外界大多認為廣域網路終端設備僅限於連線設備，但隨著電信網路應用服務漸趨多元化，所有在用戶端使用網路服務的裝置，都可被稱為廣域網路終端設備，其中包括VoIP系列產品。

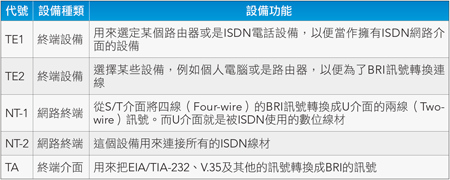

例如VoIP閘道器、IP Phone、甚至是雙模手機等，或是IPTV服務中的IP STB，都可以被稱作是廣域網路終端設備。底下列出一些CPE設備及其功用，以供大家參考。
B頻道與D頻道
接下來，必須先了解ISDN網路所使用的「頻道（Channel）」，這是最重要的一環。一般而言，它都是以英文稱之，這樣會讓大家比較習慣於別人對這個的說法，因此，底下筆者也盡量稱之為Channel，而非頻道。
ISDN網路所使用的Channel包含B Channel和D Channel，最主要的差別在於速度和使用的環境。
基本上，PPP和HDLC都是屬於網路協定的第二層封裝協定。當網路封包要送往網廣域網路之前，在網路第二層協定時，就一定會先透過特定的方式進行封裝。
而為了保證能夠使用正確的封裝方式，所以在設定Cisco設備以支援廣域網路時，必須選對正確的封裝協定，而封裝協定的選擇與所使用的廣域網路技術及所使用的廣域網路設備有關。
因此，身為網路管理人員必須了解廣域網路所使用的封裝協定，如此才能正確地選擇並且設定第二層封裝協定。
PRI與BRI存取方式
了解B Channel和D Channel之後，繼續說明PRI和BRI這兩種ISDN網路的存取方式。
其實，BRI是由兩條64kbps的B Channel和一條16kbps的D Channel所組成，很多Cisco的設備都是使用BRI，而由於BRI的組成因素，也會稱BRI為2B+D，以便直接代表BRI的Channel組成成分，可以一眼看出其速度或是Channel相關考量因素。
因為B Channel所能承載的速度比較快，因此通常被拿來傳遞資料。而D Channel一般都是用來處理在B Channel上面所使用的撥號連線建立處理過程。
至於PRI，則具備比較大的流量，通常使用於北美、歐洲和日本，北美和日本所使用的PRI是由23條64kbps的B Channel和一條64kbps的D Channel所組成，相當於T1/DSL的速度。
但是歐洲則不同，歐洲所使用的PRI是由30條64kbps的B Channel和一條64kbps的D Channel組成，相當於E1的速度，因此歐洲使用的PRI的速度比較快。
一般而言，PRI會使用一個DSU或CSU/DSU來連接這樣T1/E1的ISDN連線。DSU是Data Service Unit的縮寫，而CSU的全稱則是Channel Service Unit。
其實對PRI或BRI來說，無論兩者網路多快，都一定會有D Channel，因為D Channel是用來負責建立ISDN網路連線，D Channel主要用於路由器和ISDN交換器之間，而ISDN交換器之間則會使用SS7，也就是Signaling System 7。底下是ISDN網路建立連線的步驟：
首先，建立ISDN的網路連線時，會發送一組類似電話號碼的資料傳送到本地端的ISDN交換器。當然，介於路由器和ISDN交換器之間的D Channel必須永遠都是運作中的狀態，然後透過D Channel處理撥號建立、信號處理以及終止連線的過程，換句話說，D Channel是用來控制整個撥號連線。
接著，本地端的ISDN交換器使用Signaling System 7這個協定去處理路徑的問題，然後把撥號的電話號碼傳送到遠端的ISDN交換器。
最後，雙方會建立基於B Channel上面的資料傳輸連線，至此，ISDN網路連線就完成了。
事實上，ISDN所指的是介於端點與ISDN交換器之間的溝通協定，而在服務供應商裡面的網路（Service Provider Network）中，ISDN的連線只是被看待成56kbps或64kbps的資料串流，其處理的方式與其他所有資料或影音的資料串流沒有什麼分別。
ISDN網路設定指令
從以上的介紹，可以知道ISDN網路分成PRI和BRI兩種介面，設定也有所不同。以下就根據PRI和BRI的差異來介紹兩種模式設定上的指令，但由於篇幅有限，因此以啟動ISDN網路的指令為介紹重點。
BRI模式設定方式
BRI模式的設定基本上分成「指定ISDN網路的交換器」和「設定SPID」兩個步驟。設定方式相當簡單，基本上遵循下面兩個步驟來設定就沒問題。
步驟1：指定ISDN網路交換器種類
若要讓路由器使用BRI，第一步就是指定ISDN網路交換器的種類。設定ISDN網路交換器種類的指令如下所示：

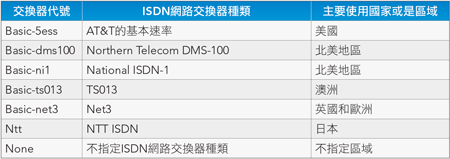

指令的關鍵字是isdn switch-type，後面接上ISDN網路交換器種類的代號，底下這個表格是ISDN網路交換器種類與代號的對應關係：
剛剛的指令是在Interface Mode上執行，因此這個指令只限於此介面有效。而這個指令還可以執行於Global Configuration Mode。如果執行於Global Configuration Mode，代表這個指令的設定要套用到整台路由器上的所有的介面。
這個步驟最後還有一個重點：當設定好ISDN網路交換器的種類之後，務必重新啟動Cisco路由器設備以便讓新的設定值啟用。
